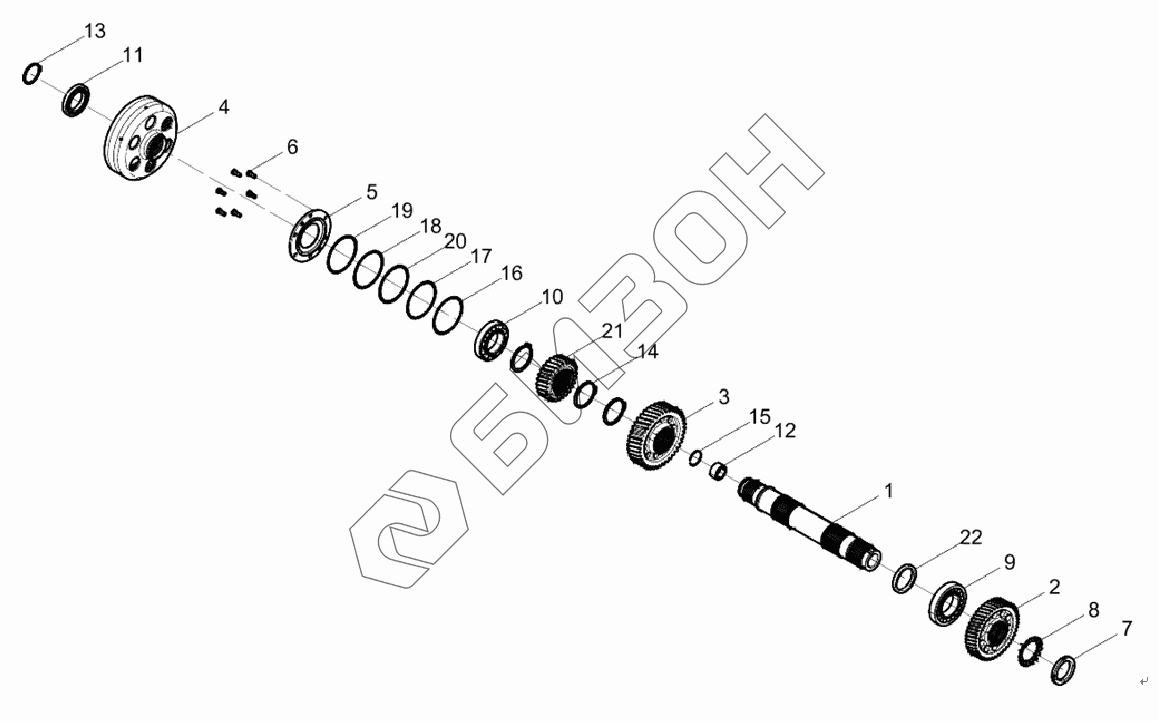

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Вал приводной 2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| LD311802800001 | LD311802800001 | Коробка передач CVT |
Загрузка ...
|
|
| 1 | LD31183000305 | Вал приводной |
Загрузка ...
|
|
| 2 | LD31183000307 | Шестерни |
Загрузка ...
|
|
| 3 | LD31183000308 | Шестерни |
Загрузка ...
|
|
| 4 | LD31183000310 | Обод |
Загрузка ...
|
|
| 5 | LD31183000450 | Пластина нажимная подшипника |
Загрузка ...
|
|
| 6 | LD31183000564 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 7 | LD31183000614 | Гайка |
Загрузка ...
|
|
| 8 | LD31183000615 | Шайба стопорная с язычком снаружи |
Загрузка ...
|
|
| 9 | LD31183000627 | Подшипник конический роликовый |
Загрузка ...
|
|
| 10 | LD31183000628 | Подшипник конический роликовый |
Загрузка ...
|
|
| 11 | LD31183000632 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 12 | LD31183000633 | Подшипник |
Загрузка ...
|
|
| 13 | LD31183000640 | Кольцо эластичное стопорное для вала |
Загрузка ...
|
|
| 14 | LD31183000646 | Кольцо эластичное стопорное для вала |
Загрузка ...
|
|
| 15 | LD31183000657 | Кольцо стопорное |
Загрузка ...
|
|
| 16 | LD31183000661 | Прокладка регулировочная |
Загрузка ...
|
|
| 17 | LD31183000662 | Прокладка регулировочная |
Загрузка ...
|
|
| 18 | LD31183000663 | Прокладка регулировочная |
Загрузка ...
|
|
| 19 | LD31183000664 | Прокладка регулировочная |
Загрузка ...
|
|
| 20 | LD31183000665 | Прокладка регулировочная |
Загрузка ...
|
|
| 21 | LD31183000858 | Шестерни |
Загрузка ...
|
|
| 22 | LD31183001225 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
