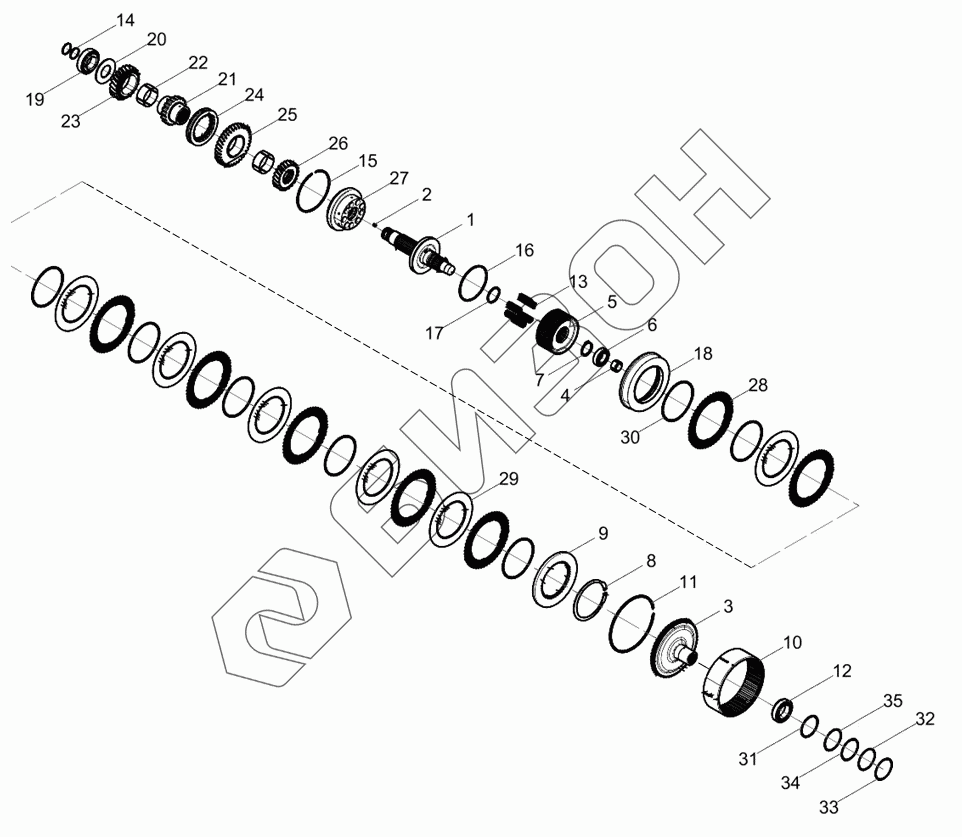

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Вал приводной ВОМ
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| LD311802800001 | LD311802800001 | Коробка передач CVT |
Загрузка ...
|
|
| 1 | LD31183001546 | Вал приводный |
Загрузка ...
|
|
| 2 | LD31183000727 | Пробка уплотнительная |
Загрузка ...
|
|
| 3 | LD31183001547 | Клатч сиденье |
Загрузка ...
|
|
| 4 | LD31183000607 | Подшипник |
Загрузка ...
|
|
| 5 | LD31183000391 | Стойка сцепления |
Загрузка ...
|
|
| 6 | LD31183000599 | Подшипник |
Загрузка ...
|
|
| 7 | LD31183000639 | Кольцо стопорное |
Загрузка ...
|
|
| 8 | LD31183000672 | Замок пружины |
Загрузка ...
|
|
| 9 | LD31183000423 | Муфта стальная |
Загрузка ...
|
|
| 10 | LD31183000463 | Стойка сцепления |
Загрузка ...
|
|
| 11 | LD31183000674 | Кольцо стопорное |
Загрузка ...
|
|
| 12 | LD31183000636 | Подшипник |
Загрузка ...
|
|
| 13 | LD31183000733 | Пружина |
Загрузка ...
|
|
| 14 | LD31183000785 | Кольцо стопорное |
Загрузка ...
|
|
| 15 | LD31183000676 | Кольцо стопорное |
Загрузка ...
|
|
| 16 | LD31183000393 | Кольцо в форме О |
Загрузка ...
|
|
| 17 | LD31183000405 | Кольцо в форме О |
Загрузка ...
|
|
| 18 | LD31183000416 | Пластина нажимная |
Загрузка ...
|
|
| 19 | LD31183000605 | Подшипник |
Загрузка ...
|
|
| 20 | LD31183000400 | Прокладка |
Загрузка ...
|
|
| 21 | LD31183000402 | Втулка внутренняя шлицевая |
Загрузка ...
|
|
| 22 | LD31183000620 | Подшипник |
Загрузка ...
|
|
| 23 | LD31183000398 | Шестерни |
Загрузка ...
|
|
| 24 | LD31183000396 | Шестерни |
Загрузка ...
|
|
| 25 | LD31183000847 | Шестерни |
Загрузка ...
|
|
| 26 | LD31183000848 | Шестерни |
Загрузка ...
|
|
| 27 | LD31183000410 | Поршень |
Загрузка ...
|
|
| 28 | LD31183000420 | Пластинка фрикционная |
Загрузка ...
|
|
| 29 | LD31183000421 | Муфта стальная |
Загрузка ...
|
|
| 30 | LD31183000412 | Кольцо волнистое |
Загрузка ...
|
|
| 31 | LD31183000701 | Прокладка регулировочная |
Загрузка ...
|
|
| 32 | LD31183000697 | Прокладка регулировочная |
Загрузка ...
|
|
| 33 | LD31183000698 | Прокладка регулировочная |
Загрузка ...
|
|
| 34 | LD31183000699 | Прокладка регулировочная |
Загрузка ...
|
|
| 35 | LD31183000700 | Прокладка регулировочная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
