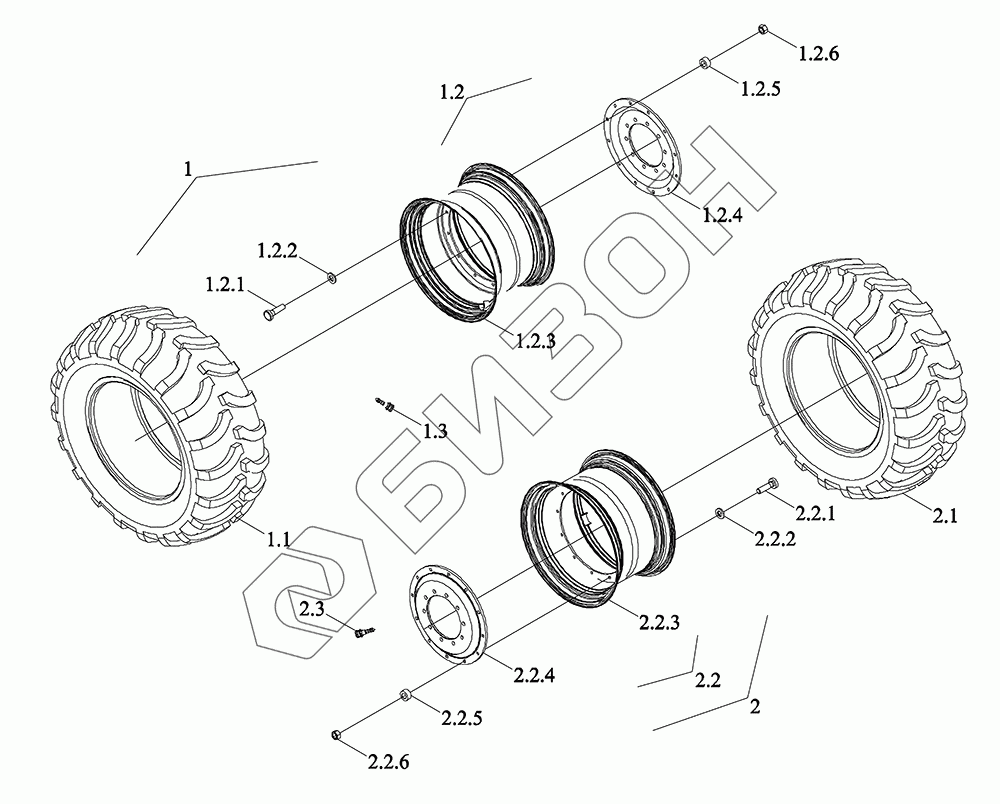

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Колеса задние
1
1.1
1.2
1.2.1
1.2.2
1.2.3
1.2.4
1.2.5
1.2.6
1.3
2
2.1
2.2
2.2.1
2.2.2
2.2.3
2.2.4
2.2.5
2.2.6
2.3
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP7C320020118 | TP7C320020118 | Переднее колесо 540/65R30 в сборе |
Загрузка ...
|
|
| 1 | TP7C320020116 | Колесо левое переднее в сборе-540/65R30 |
Загрузка ...
|
|
| 1.1 | P7P32006109 | Шина |
Загрузка ...
|
|
| 1.2 | TP7C320010015 | Диски DW18LX30 (фланцевый тип) (серебристо-белый) |
Загрузка ...
|
|
| 1.2.1 | TG1604.32D.1-03 | Болт |
Загрузка ...
|
|
| 1.2.2 | TG1604.32D.1-04 | Шайба |
Загрузка ...
|
|
| 1.2.3 | TN1S320020002 | Обод колеса |
Загрузка ...
|
|
| 1.2.4 | BZF0116-136 | Диск |
Загрузка ...
|
|
| 1.2.5 | TG1604.32D.1-02 | Втулка |
Загрузка ...
|
|
| 1.2.6 | GBT6171-M16X1.5-10-A3L | Гайка |
Загрузка ...
|
|
| 1.3 | PIS16010001 | Вентиль |
Загрузка ...
|
|
| 2 | TP7C320020117 | Колесо правое переднее в сборе-540/65R30 |
Загрузка ...
|
|
| 2.1 | P7P32006109 | Шина |
Загрузка ...
|
|
| 2.2 | TP7C320010015 | Диски DW18LX30 (фланцевый тип) (серебристо-белый) |
Загрузка ...
|
|
| 2.2.1 | TG1604.32D.1-03 | Болт |
Загрузка ...
|
|
| 2.2.2 | TG1604.32D.1-04 | Шайба |
Загрузка ...
|
|
| 2.2.3 | TN1S320020002 | Обод колеса |
Загрузка ...
|
|
| 2.2.4 | BZF0116-136 | Диск |
Загрузка ...
|
|
| 2.2.5 | TG1604.32D.1-02 | Втулка |
Загрузка ...
|
|
| 2.2.6 | GBT6171-M16X1.5-10-A3L | Гайка |
Загрузка ...
|
|
| 2.3 | PIS16010001 | Вентиль |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
