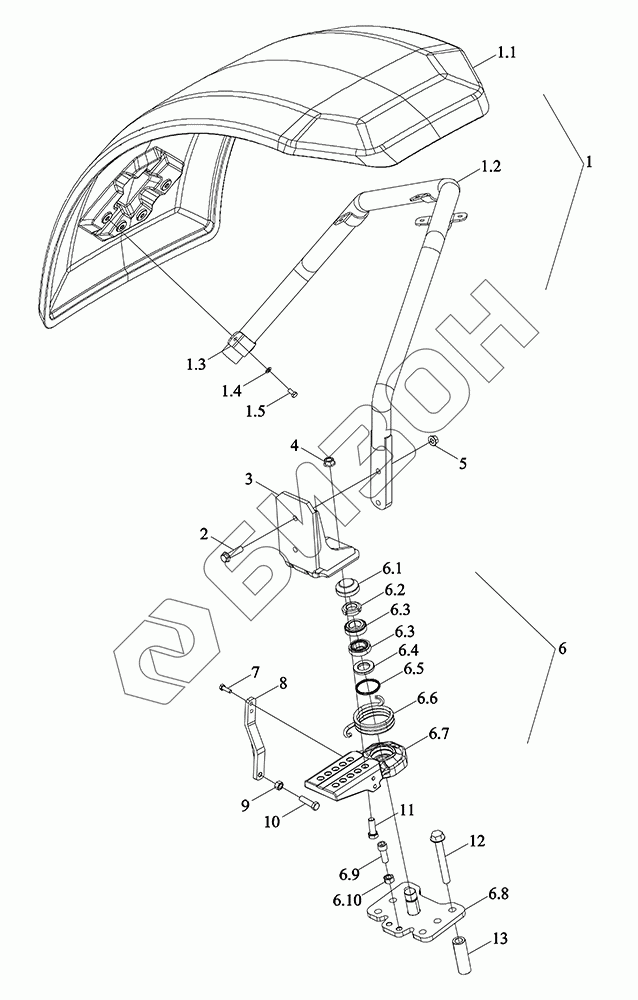

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Крыло переднего колеса (левое)
1
1.1
1.2
1.3
1.4
1.5
2
3
4
5
6
6.1
6.2
6.3
6.3
6.4
6.5
6.6
6.7
6.8
6.9
6.10
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP7C477040100 | TP7C477040100 | Брызговик левый передний в сборе |
Загрузка ...
|
|
| 1 | TP7C477040130 | Крышка колеса |
Загрузка ...
|
|
| 1.1 | TM6R477011200K | Крыло |
Загрузка ...
|
|
| 1.2 | TP7C477040132 | Планка опорная крышки левого колеса сварена |
Загрузка ...
|
|
| 1.3 | TP7C477020026 | Зажим |
Загрузка ...
|
|
| 1.4 | GBT95-8-A0P | Шайба плоская |
Загрузка ...
|
|
| 1.5 | GBT5783-M8X16-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT5789-M12X50-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TP7C477040110 | Кронштейн |
Загрузка ...
|
|
| 4 | GBT6177.1-M14-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 5 | GBT6177.1-M12-10-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 6 | TP7C477040140 | Монтажная опора |
Загрузка ...
|
|
| 6.1 | TM5D477031126K | Крышка пылезащитная |
Загрузка ...
|
|
| 6.2 | GBT812-M27X1.5 | Гайка |
Загрузка ...
|
|
| 6.3 | TM5D477031129K | Подшипники конические роликовые |
Загрузка ...
|
|
| 6.4 | TM5D477031127K | Щит |
Загрузка ...
|
|
| 6.5 | TM5D477031124K | Сальник 50X58X4 |
Загрузка ...
|
|
| 6.6 | TM5D477031123K | Пружина кручения |
Загрузка ...
|
|
| 6.7 | TM5D477031122K | Основание поддержки |
Загрузка ...
|
|
| 6.8 | TP7C477040231 | Пластина монтажная |
Загрузка ...
|
|
| 6.9 | GBT70.1-M14X40-10.9-O | Винт |
Загрузка ...
|
|
| 6.10 | GBT6170-M14-8-A3L | Гайка шестигранная |
Загрузка ...
|
|
| 7 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 8 | TP7C477040120 | Кронштейн левый ограничительный |
Загрузка ...
|
|
| 9 | GBT6170-M12-8-A3L | Гайка шестигранная |
Загрузка ...
|
|
| 10 | GBT5783-M12X45-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 11 | GBT5783-M14X40-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 12 | GBT5789-M16X130-10.9-A3L | Болт |
Загрузка ...
|
|
| 13 | TP7C477040201 | Колодки |
Загрузка ...
|
