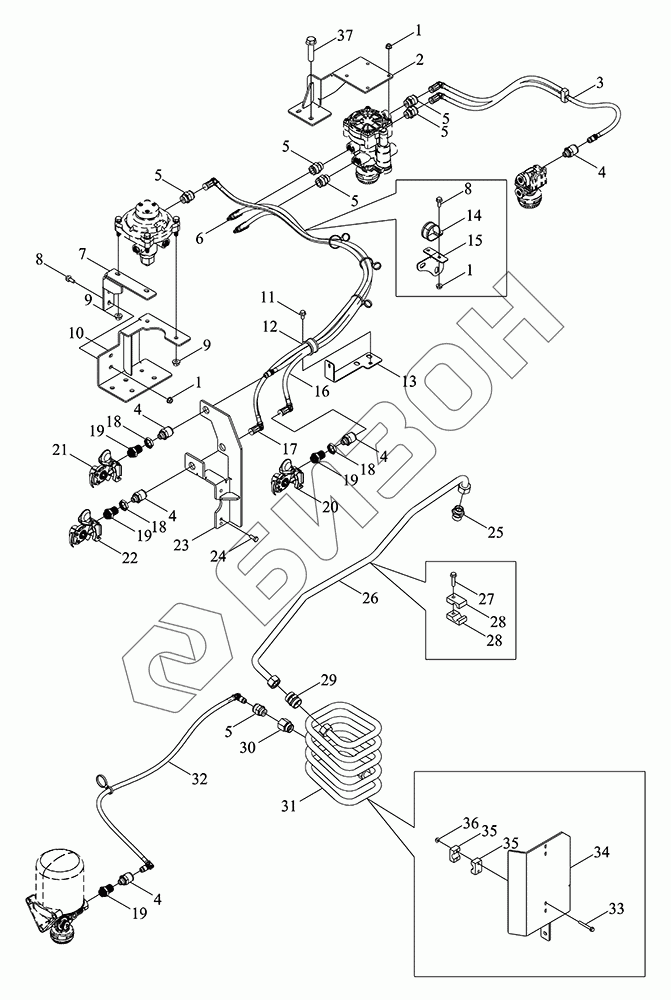

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Пневмасистема 2
1
1
1
2
3
4
4
4
4
5
5
5
5
5
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
18
18
19
19
19
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP7C801010000 | TP7C801010000 | Тормозная система прицепа в сборе |
Загрузка ...
|
|
| 1 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 2 | TP7C801010023 | Кронштейн приварной крепления клапана управления прицепом |
Загрузка ...
|
|
| 3 | TP7C801010021 | Клапан двунаправленный быстросъемный к клапану управления прицепом 3-ходовой шланг |
Загрузка ...
|
|
| 4 | TP9C801020036 | Штуцер |
Загрузка ...
|
|
| 5 | TP9C801020034 | Фитинги с плоским уплотнением |
Загрузка ...
|
|
| 6 | TP7C801010020 | Канал воздушный |
Загрузка ...
|
|
| 7 | TP7C801011011 | Монтажный кронштейн клапана управления прицепом |
Загрузка ...
|
|
| 8 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 10 | TP7C801010004 | Кронштейн приварной клапана управления прицепом в сборе |
Загрузка ...
|
|
| 11 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | P5P48201120 | Якорь |
Загрузка ...
|
|
| 13 | TP7C801011040 | Стент |
Загрузка ...
|
|
| 14 | P5S54101107 | Хомут |
Загрузка ...
|
|
| 15 | TP7C801011039 | Кронштейн для фиксации трахеи |
Загрузка ...
|
|
| 16 | TP7C801010019 | Капсула красная (погружение) |
Загрузка ...
|
|
| 17 | TP7C801010018 | Капсула черная (погружение) |
Загрузка ...
|
|
| 18 | P5P80101118 | Гайка |
Загрузка ...
|
|
| 19 | P5P80101117 | Арматура переходная |
Загрузка ...
|
|
| 20 | P5P80101103 | Соединение быстроразъемное для газа с красной крышкой |
Загрузка ...
|
|
| 21 | P5P80101104 | Соединение быстроразъемное для газа с желтой крышкой |
Загрузка ...
|
|
| 22 | P5P80101163 | Соединение быстроразъемное для газа с черной крышкой |
Загрузка ...
|
|
| 23 | TP7C801011041 | Кронштейн шарнира рукоятки |
Загрузка ...
|
|
| 24 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 25 | TP9C801020011 | Соединение прямое |
Загрузка ...
|
|
| 26 | TP7C801010008 | Выхлопная стальная труба воздушного компрессора в сборе |
Загрузка ...
|
|
| 27 | GBT5789-M8X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 28 | TH02402010062 | Зажим трубный |
Загрузка ...
|
|
| 29 | GBT3737-L18 | Штуцер |
Загрузка ...
|
|
| 30 | P5P80101143 | Штуцер переходной |
Загрузка ...
|
|
| 31 | P5P80101008 | Теплообменник |
Загрузка ...
|
|
| 32 | TP7C801010010 | Труба спиральная к впускной трубе сушильного бака |
Загрузка ...
|
|
| 33 | GBT5789-M6X50-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 34 | TP7C801010024 | Кронштейн охлаждающей трубки |
Загрузка ...
|
|
| 35 | TS06581120018 | Хомут для трубы с одним отверстием-18 |
Загрузка ...
|
|
| 36 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 37 | GBT5789-M12X50-10.9-A3L | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
