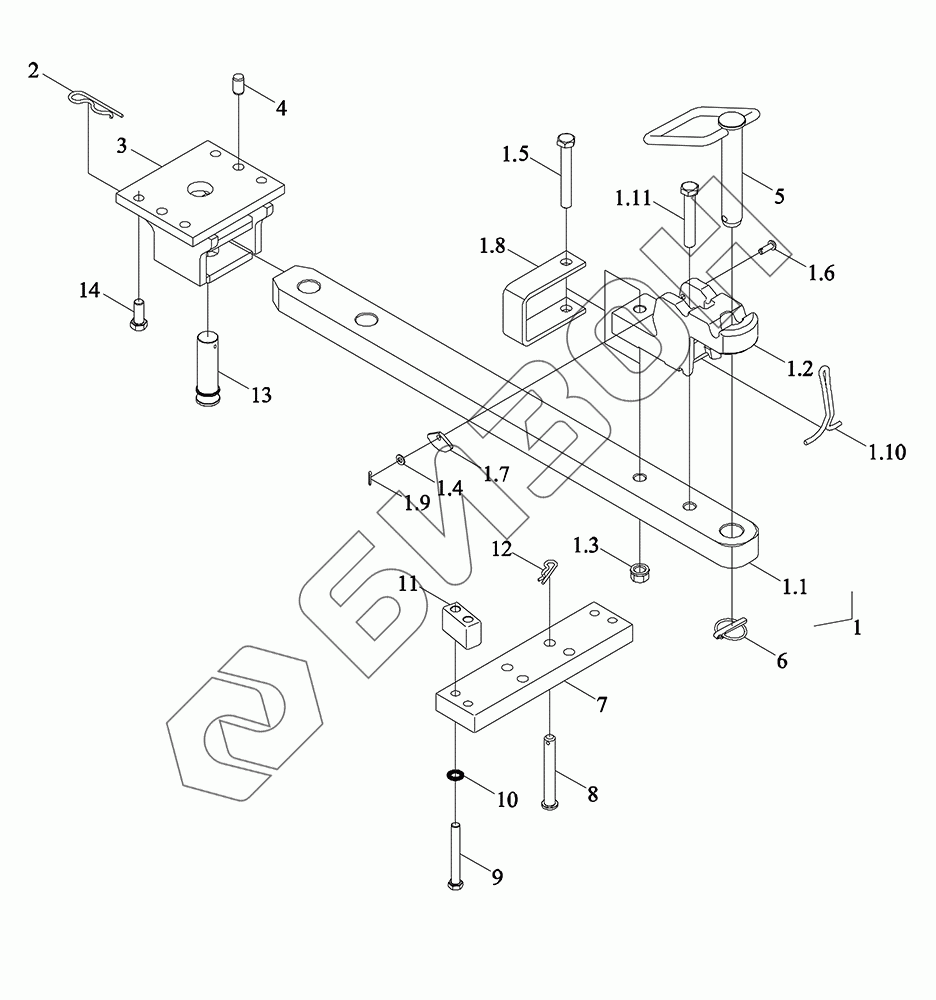

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Тяговый брус
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP7C350010109 | TP7C350010109 | Блок маятниковый тяговый в сборе - короткая маятниковая штанга |
Загрузка ...
|
|
| 1 | TP7C350010108 | Тяговое устройство - короткий маятник |
Загрузка ...
|
|
| 1.1 | TP7C350010107 | Дышло |
Загрузка ...
|
|
| 1.2 | TP6E350010003 | Накладка |
Загрузка ...
|
|
| 1.3 | SPL-CO-M20-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 1.4 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 1.5 | GBT5782-M20X140-10.9-A9L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 1.6 | GBT882-B10X30-A3L | Ось |
Загрузка ...
|
|
| 1.7 | TN2P350010012 | Ободок |
Загрузка ...
|
|
| 1.8 | TN2P350010009 | Скоба |
Загрузка ...
|
|
| 1.9 | GBT91-3.2X20-A3L | Шплинт |
Загрузка ...
|
|
| 1.10 | TN2P350010011 | Стержень толкающий |
Загрузка ...
|
|
| 1.11 | GBT5782-M20X120-8.8-A9L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | FT800.53.111 | Фиксатор запирающий |
Загрузка ...
|
|
| 3 | TP7C350010001 | Рама монтажная |
Загрузка ...
|
|
| 4 | GBT119.1-20m6X35-A0P | Штырь цилиндрический |
Загрузка ...
|
|
| 5 | TN2P350010013 | Палец буксировочный |
Загрузка ...
|
|
| 6 | TN2P350010008 | Штырь запирающий |
Загрузка ...
|
|
| 7 | TP8C350010109 | Плита опорная |
Загрузка ...
|
|
| 8 | TK3500000300 | Штырь ограничительный |
Загрузка ...
|
|
| 9 | GBT5782-M16X130-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 10 | TP7C350010110 | Прокладка Nord-Lock M16 |
Загрузка ...
|
|
| 11 | TK3500000200 | Плита ограничительная |
Загрузка ...
|
|
| 12 | FT65.35.103 | Штифт эластичный стопорный |
Загрузка ...
|
|
| 13 | TR2P350010014 | Штырь маятниковый |
Загрузка ...
|
|
| 14 | GBT5783-M18X45-10.9-A9L | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
