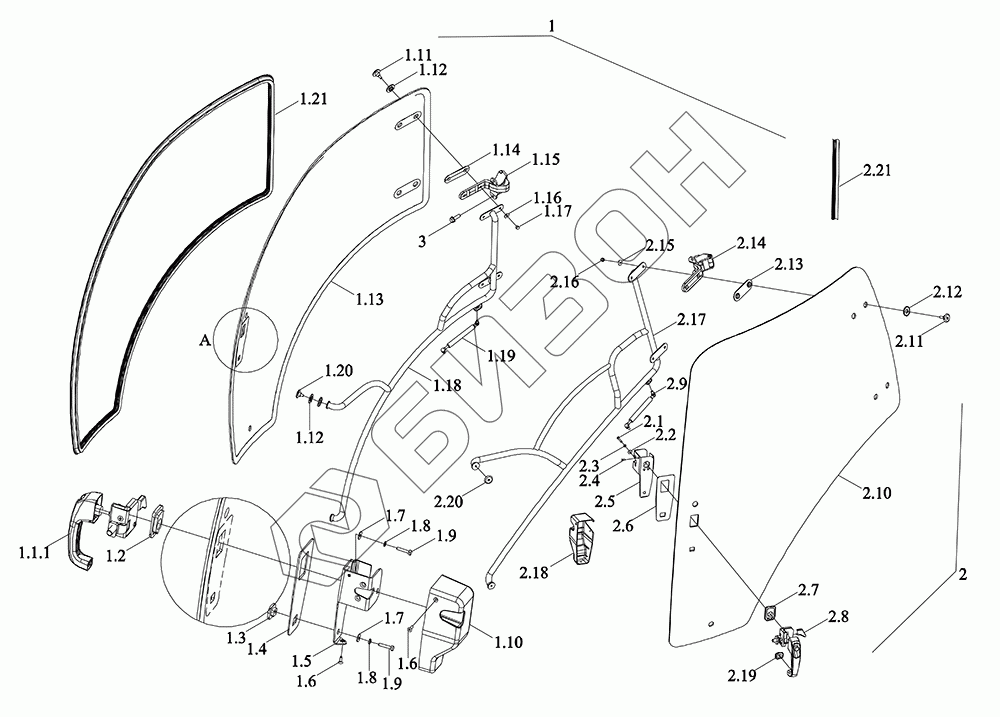

Графический каталог запасных частей к технике: LOVOL TP8C1A3404-001. Двери

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

1.15

1.16

1.17

1.18

1.19

1.20

1.21

2.1

2.2

2.3

2.4

2.5

2.6

2.7

2.8

2.9

2.10

2.11

2.12

2.13

2.14

2.15

2.16

2.17

2.18

2.19

2.20

2.21

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TP8C521020000	TP8C521020000	Поручень	Загрузка ...
1	TP7P524010011	Дверь	Загрузка ...
1.1	P5S52201016	Замок дверной	Загрузка ...
1.2	P5S52101131	Прокладка герметическая	Загрузка ...
1.3	P5S52101132	Прокладка герметическая	Загрузка ...
1.4	P5S52101135	Подушка	Загрузка ...
1.5	P5S52201018	Кронштейн	Загрузка ...
1.6	PIS13080003	Винт с потайной головкой с поперечной канавкой	Загрузка ...
1.7	PIS05070003	Шайба большая	Загрузка ...
1.8	PIS05100001	Кольцо прокладочное	Загрузка ...
1.9	PIS12030054	Болт с шестигранной головкой с полной резьбой	Загрузка ...
1.10	P5S52201121	Крышка	Загрузка ...
1.11	P5S52101144	Крышка	Загрузка ...
1.12	P5S52101142	Подушка	Загрузка ...
1.13	TP7P524010007	Стекло	Загрузка ...
1.14	P5S52101145	Кольцо прокладочное	Загрузка ...
1.15	P5S52301014	Шарнир	Загрузка ...
1.16	PIS05070004	Шайба большая	Загрузка ...
1.17	PIS03090001	Гайка	Загрузка ...
1.18	P5S52101029	Дверь	Загрузка ...
1.19	P5S52101137	Пружина пневматическая	Загрузка ...
1.20	P5S52101136	Крышка	Загрузка ...
1.21	P5S52101140	Лента резиновая	Загрузка ...
2	TP7P524010012	Дверь в сборе	Загрузка ...
2.1	PIS12030054	Болт с шестигранной головкой с полной резьбой	Загрузка ...
2.2	PIS05070003	Шайба большая	Загрузка ...
2.3	PIS05100001	Кольцо прокладочное	Загрузка ...
2.4	PIS13080003	Винт с потайной головкой с поперечной канавкой	Загрузка ...
2.5	P5S52201019	Кронштейн	Загрузка ...
2.6	P5S52101135	Подушка	Загрузка ...
2.7	P5S52101131	Прокладка герметическая	Загрузка ...
2.8	P5S52201017	Замок дверной	Загрузка ...
2.9	P5S52101137	Пружина пневматическая	Загрузка ...
2.10	TP7P524010008	Стекло	Загрузка ...
2.11	P5S52101144	Крышка	Загрузка ...
2.12	P5S52101142	Подушка	Загрузка ...
2.13	P5S52101145	Кольцо прокладочное	Загрузка ...
2.14	P5S52301014	Шарнир	Загрузка ...
2.15	PIS05070004	Шайба большая	Загрузка ...
2.16	PIS03090001	Гайка	Загрузка ...
2.17	P5S52101032	Дверь	Загрузка ...
2.18	P5S52201122	Крышка	Загрузка ...
2.19	P5S52101132	Прокладка герметическая	Загрузка ...
2.20	P5S52101136	Крышка	Загрузка ...
2.21	P5S52101140	Лента резиновая	Загрузка ...
3	PIS12060024	Болт с фланцем	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
