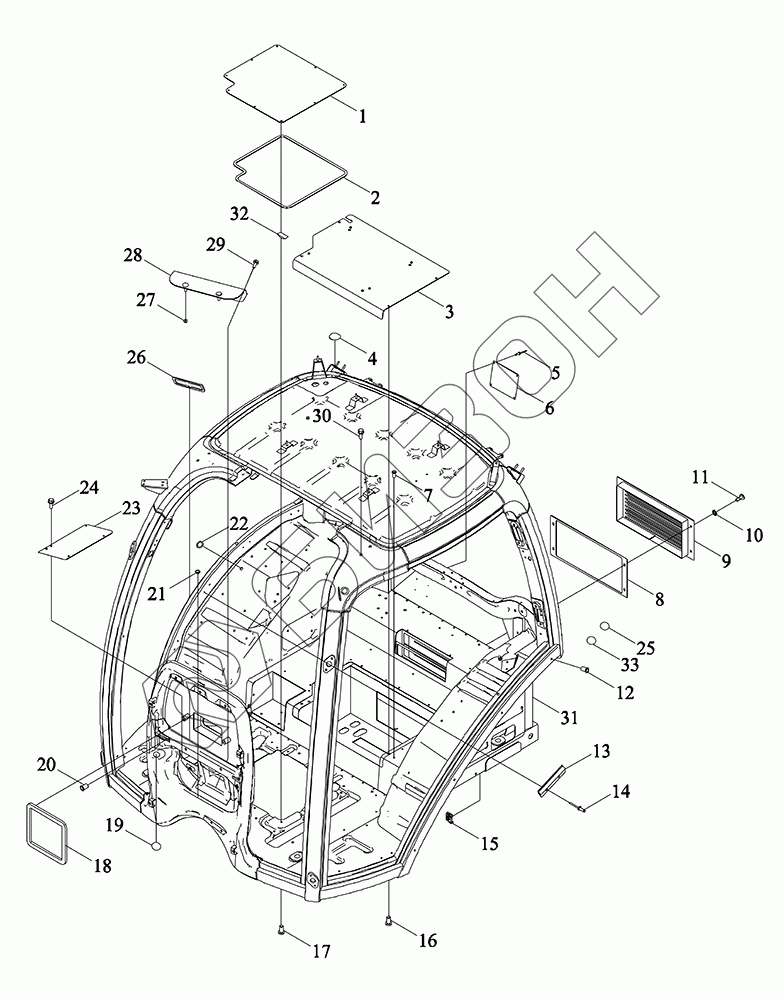

Графический каталог запасных частей к технике: LOVOL TP8C1A3404-001. Каркас кабины
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP8C451010001 | TP8C451010001 | Сборка кабины 1700 мм |
Загрузка ...
|
|
| 1 | P7P45101566 | Накладка |
Загрузка ...
|
|
| 2 | P7P45101567 | Полоса уплотнительная |
Загрузка ...
|
|
| 3 | TP8C451010031 | Плита монтажная |
Загрузка ...
|
|
| 4 | P5S45802009 | Заглушка |
Загрузка ...
|
|
| 5 | PIS15010001 | Заклепка |
Загрузка ...
|
|
| 6 | TP8C510010002 | Табличка с названием кабины 1700-D |
Загрузка ...
|
|
| 7 | PIS15030001 | Гайка |
Загрузка ...
|
|
| 8 | TP8C451010144 | Губка уплотнительная наружной крышки картриджа |
Загрузка ...
|
|
| 9 | TP8C451010141 | Узел внешней крышки картриджа |
Загрузка ...
|
|
| 10 | P5S47101229 | Подкладка плоскостная |
Загрузка ...
|
|
| 11 | P5S47101227 | Болты крепления капота M8 |
Загрузка ...
|
|
| 12 | PIS15030002 | Гайка |
Загрузка ...
|
|
| 13 | P5S45101439 | Кламмер |
Загрузка ...
|
|
| 14 | PIS15010003 | Заклёпка |
Загрузка ...
|
|
| 15 | P5S47101228 | Гайка |
Загрузка ...
|
|
| 16 | GBT70.2-M8X16-8.8-A2L | Винты с головкой под торцевой ключ |
Загрузка ...
|
|
| 17 | GBT70.2-M6X16-8.8-A2L | Винты с головкой под торцевой ключ |
Загрузка ...
|
|
| 18 | TP8C451010086 | Пена для герметизации каналов кондиционеров |
Загрузка ...
|
|
| 19 | P5S45802007 | Заглушка |
Загрузка ...
|
|
| 20 | PIS15030003 | Гайка |
Загрузка ...
|
|
| 21 | P5S45802006 | Заглушка |
Загрузка ...
|
|
| 22 | P5S45802005 | Заглушка |
Загрузка ...
|
|
| 23 | P5S45101441 | Накладка |
Загрузка ...
|
|
| 24 | PIS12060016 | Болт с фланцем |
Загрузка ...
|
|
| 25 | QLWZL002-35X1.0 | Компенсатор |
Загрузка ...
|
|
| 26 | P5S45103093 | Блокировка |
Загрузка ...
|
|
| 27 | GBT6177.1-M5-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 28 | TP7C451010005 | Крышка жгута проводов кабины |
Загрузка ...
|
|
| 29 | PIS12060046 | Болт с фланцем |
Загрузка ...
|
|
| 30 | PIS12060017 | Болт с фланцем |
Загрузка ...
|
|
| 31 | TP8C451010002 | Кабина в сборе 1700 мм |
Загрузка ...
|
|
| 32 | P7P45101568 | Пробка |
Загрузка ...
|
|
| 33 | QLWZL002-20X1.0 | Компенсатор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
