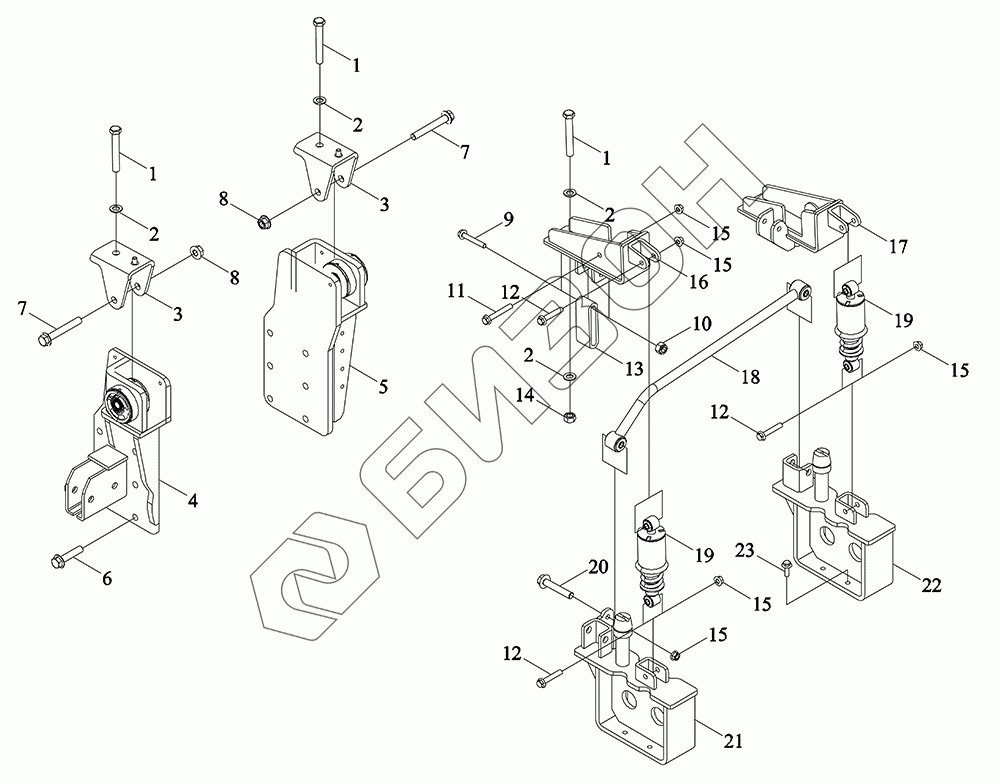

Графический каталог запасных частей к технике: LOVOL TP8C1A3404-001. Подвеска кабины
1
1
1
2
2
2
2
3
3
4
5
6
7
7
8
8
9
10
11
12
12
12
13
14
15
15
15
15
15
16
17
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP8C457020010 | TP8C457020010 | Кронштейн подвески в сборе |
Загрузка ...
|
|
| 1 | GBT5782-M20X140-10.9-A9L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT97.1-20-A0P | Шайба плоская |
Загрузка ...
|
|
| 3 | P7C45701005 | Кронштейн |
Загрузка ...
|
|
| 4 | TP8C457020015 | Подвеска левая передняя в сборе |
Загрузка ...
|
|
| 5 | TP8C457020016 | Подвеска правая передняя в сборе |
Загрузка ...
|
|
| 6 | GBT5789-M20X90-10.9-A9L | Болт с фланцем |
Загрузка ...
|
|
| 7 | GBT5789-M20X140-10.9-A9L | Болт |
Загрузка ...
|
|
| 8 | GBT6177.1-M20-10-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 9 | TP7C457010001 | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT889.1-M20-8-A9L | Контргайка шестигранная неметаллическая вставка |
Загрузка ...
|
|
| 11 | GBT5789-M14X100-10.9-A3L | Болт |
Загрузка ...
|
|
| 12 | GBT5789-M14X80-10.9-A3L | Болт |
Загрузка ...
|
|
| 13 | P7C45701139 | Ручка контрольная |
Загрузка ...
|
|
| 14 | GBT6170-M20-10-A3L | Гайка шестигранная |
Загрузка ...
|
|
| 15 | GBT6177.1-M14-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 16 | TP8C457010015 | Кронштейн левой задней подвески кабины |
Загрузка ...
|
|
| 17 | TP8C457010016 | Кронштейн подвески кабины правый задний |
Загрузка ...
|
|
| 18 | P7C45701014 | Тяга поперечная |
Загрузка ...
|
|
| 19 | TP8C457020020 | Амортизатор механический |
Загрузка ...
|
|
| 20 | GBT5789-M14X90-10.9-A3L | Болт |
Загрузка ...
|
|
| 21 | TP8C457020017 | Кронштейн левой задней подвески в сборе |
Загрузка ...
|
|
| 22 | TP8C457020018 | Кронштейн правой задней подвески в сборе |
Загрузка ...
|
|
| 23 | GBT5789-M12X35-10.9-A3L | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
