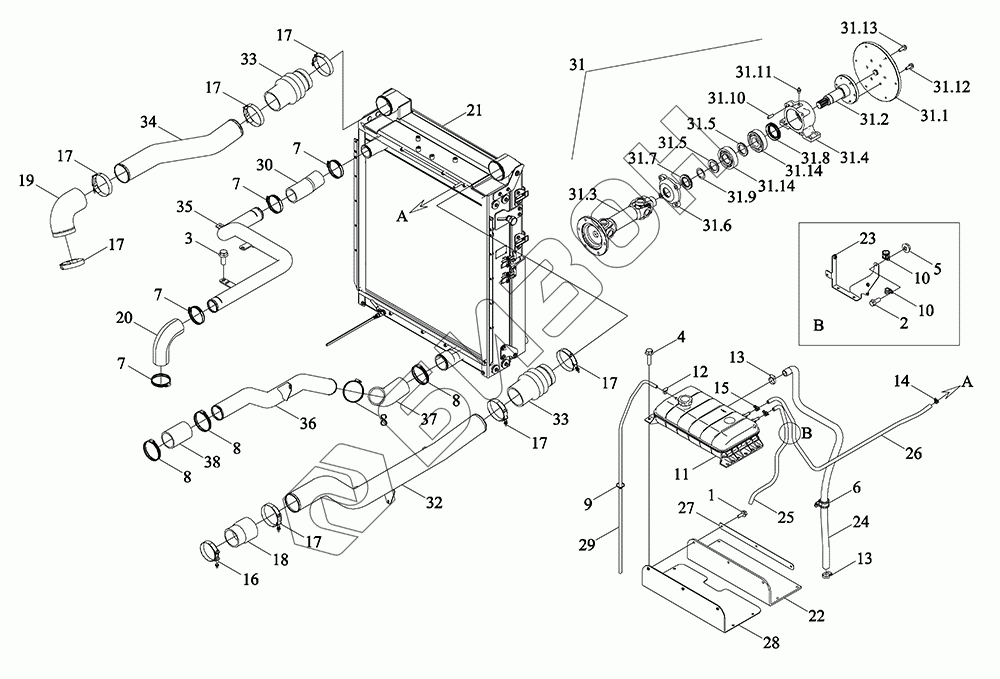

Графический каталог запасных частей к технике: LOVOL TP8C1A3404-001. Радиатор
1
2
3
4
5
6
7
7
7
7
8
8
8
8
10
10
11
12
13
13
14
15
16
17
17
17
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31.1
31.2
31.3
31.4
31.5
31.5
31.6
31.7
31.8
31.9
31.10
31.11
31.12
31.13
31.14
31.14
32
33
33
34
35
36
37
38
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP8C131030001 | TP8C131030001 | Клапан тормозной |
Загрузка ...
|
|
| 1 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | GBT5789-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | GBT5789-M8X16-10.9-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4 | GBT5789-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | GBT6177.1-M6-10-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 6 | P5P48201119 | Якорь |
Загрузка ...
|
|
| 7 | P5S13101193 | Хомутик |
Загрузка ...
|
|
| 8 | P5S13101194 | Хомут двойной червячный - D=90 |
Загрузка ...
|
|
| 10 | P5S81201113 | Зажимы для труб |
Загрузка ...
|
|
| 11 | P7P13101160 | Бак расширительный |
Загрузка ...
|
|
| 12 | PIS19010002 | Хомут |
Загрузка ...
|
|
| 13 | PIS19010011 | Хомут |
Загрузка ...
|
|
| 14 | PIS19030003 | Хомут для шланга из стальной ленты 15 |
Загрузка ...
|
|
| 15 | PIS19030004 | Хомут для шланга из стальной ленты 16 |
Загрузка ...
|
|
| 16 | SAEJ1508-SLTB78 | Хомут |
Загрузка ...
|
|
| 17 | SAEJ1508-SLTB92 | Хомут |
Загрузка ...
|
|
| 18 | TP8C131011007 | Патрубок |
Загрузка ...
|
|
| 19 | TP8C131011010 | Патрубок |
Загрузка ...
|
|
| 20 | TP8C131011021 | Труба водовыпускная |
Загрузка ...
|
|
| 21 | TP8C131011035 | Пакет отвода тепла |
Загрузка ...
|
|
| 22 | TP8C131011041 | Хлопок теплоизоляции |
Загрузка ...
|
|
| 23 | TP8C131011042 | Кронштейн опоры водопроводной трубы |
Загрузка ...
|
|
| 24 | TP8C131011044 | Заправка воды |
Загрузка ...
|
|
| 25 | TP8C131011045 | Сапун |
Загрузка ...
|
|
| 26 | TP8C131011046 | Сапун |
Загрузка ...
|
|
| 27 | TP8C131011047 | Плита нажимная |
Загрузка ...
|
|
| 28 | TP8C131011049 | Подпорка |
Загрузка ...
|
|
| 29 | TP8C131011050 | Сапун |
Загрузка ...
|
|
| 30 | TP8C131011057 | Труба водовыпускная |
Загрузка ...
|
|
| 31 | TP8C131020002 | Узел крепления вала привода вентилятора |
Загрузка ...
|
|
| 31.1 | TP8C131021006 | Диски переходные вентилятора |
Загрузка ...
|
|
| 31.2 | TP8C131021007 | Вал |
Загрузка ...
|
|
| 31.3 | TP8C131021008 | Вал приводный |
Загрузка ...
|
|
| 31.4 | TP8C131021009 | Седло подшипника |
Загрузка ...
|
|
| 31.5 | TP8C131021010 | Рукав перегородки |
Загрузка ...
|
|
| 31.6 | TP8C131021011 | Крышка подшипника |
Загрузка ...
|
|
| 31.7 | PIS08010005 | Сальник - 35x55x7 |
Загрузка ...
|
|
| 31.8 | PIS08010017 | Сальник - 45x65x10 |
Загрузка ...
|
|
| 31.9 | PIS06010007 | Кольцо стопорное -DIN471-35x1.5 |
Загрузка ...
|
|
| 31.10 | PIS14010021 | Штифт цилиндрический 5m6x16-A3L |
Загрузка ...
|
|
| 31.11 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 31.12 | GBT5789-M8X25-10.9-A2L | Болт с фланцем |
Загрузка ...
|
|
| 31.13 | GBT5789-M8X20-10.9-A2L | Болт с фланцем |
Загрузка ...
|
|
| 31.14 | PIS01060042 | Подшипники радиальные шариковые GBT276-6307 |
Загрузка ...
|
|
| 32 | TP8C131021013 | Труба стальная |
Загрузка ...
|
|
| 33 | TP8C131021015 | Шланг резиновый |
Загрузка ...
|
|
| 34 | TP8C131021016 | Труба стальная |
Загрузка ...
|
|
| 35 | TP8C131021017 | Труба стальная |
Загрузка ...
|
|
| 36 | TP8C131021020 | Труба приемная |
Загрузка ...
|
|
| 37 | TP8C131021022 | Труба приемная |
Загрузка ...
|
|
| 38 | TP8C131021023 | Труба приемная |
Загрузка ...
|
|
| 9 | P5S13301116 | Гайка с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
