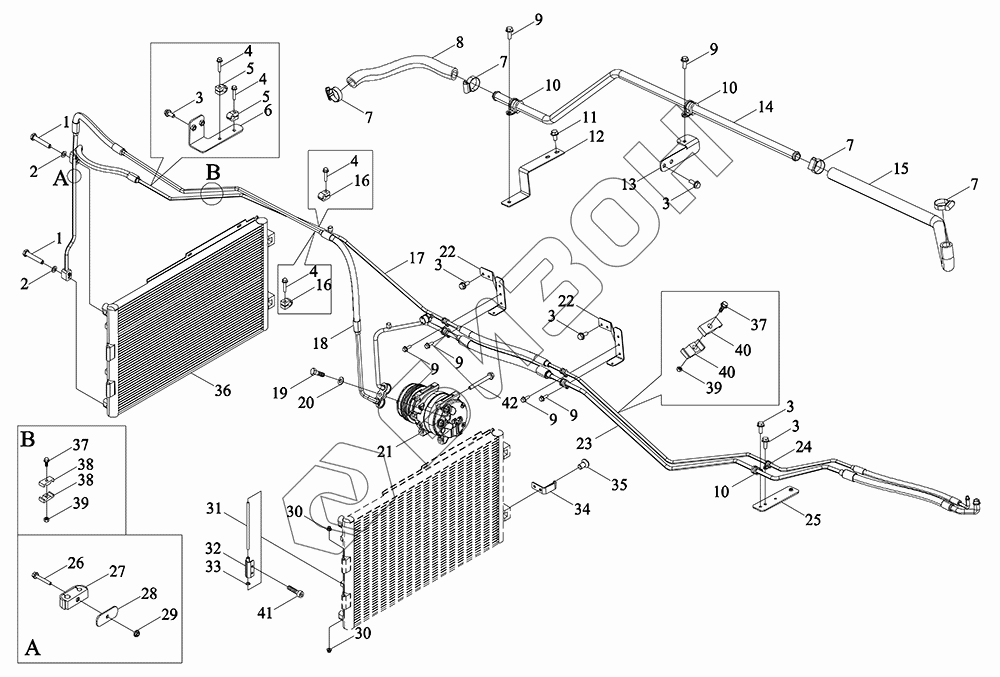

Графический каталог запасных частей к технике: LOVOL TP8C1A3404-001. Система кондиционирования воздуха
1
1
2
2
3
3
3
3
3
3
4
4
4
4
5
5
6
7
7
7
7
8
9
9
9
9
9
9
10
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
37
38
38
39
39
40
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP8C812010001 | TP8C812010001 | Узел крепления кондиционера (вне кабины) |
Загрузка ...
|
|
| 1 | GBT5782-M6X35-8.8-A2L | Болт |
Загрузка ...
|
|
| 2 | GBT97.2-6-A0P | Шайба плоская |
Загрузка ...
|
|
| 3 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4 | GBT5789-M6X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | P7P37801111 | Зажим трубы одиночный |
Загрузка ...
|
|
| 6 | TP8C812001112 | Кронштейна передней линии кондиционирования в сборе |
Загрузка ...
|
|
| 7 | Q67527 | Хомут червячный |
Загрузка ...
|
|
| 8 | TP8C812001109 | Труба впускная отопительного воздуха 2 |
Загрузка ...
|
|
| 9 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | P5S81201113 | Зажимы для труб |
Загрузка ...
|
|
| 11 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | TP8C812001125 | Труба впускная стальная для теплого воздуха крепежный кронштейн сварка в сборе |
Загрузка ...
|
|
| 13 | TP8C812001118 | Кронштейна заднего крепления магистрали кондиционера в сборе |
Загрузка ...
|
|
| 14 | TP8C812001107 | Труба впускная стальная для отопительного воздуха |
Загрузка ...
|
|
| 15 | TP8C812001108 | Труба впускная отопительного воздуха 1 |
Загрузка ...
|
|
| 16 | P7P59101101 | Хомут одинарный для шланга 12 |
Загрузка ...
|
|
| 17 | TP8C812001103 | Правая боковая опора портала |
Загрузка ...
|
|
| 18 | TP8C812001102 | Трубка высокого давления (от конденсатора к испарителю) |
Загрузка ...
|
|
| 19 | PIS12050008 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 20 | GBT97.2-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 21 | TP8C812001120 | Компрессор |
Загрузка ...
|
|
| 22 | TP8C812001114 | Кронштейн крепления труб центрального кондиционера |
Загрузка ...
|
|
| 23 | TP8C812001101 | Шланг высокого давления (от испарителя к компрессору) |
Загрузка ...
|
|
| 24 | P5S37601115 | Зажимы для труб |
Загрузка ...
|
|
| 25 | TP8C812001116 | Кронштейна крепления бака магистрали кондиционера |
Загрузка ...
|
|
| 26 | GBT5789-M6X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 27 | TS2P812030033 | Зажим трубы двойной |
Загрузка ...
|
|
| 28 | TP8C812001126 | Плита пусковой площадки |
Загрузка ...
|
|
| 29 | GBT6177.1-M6-10-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 30 | GBT6183.1-M8-8 | Контргайки с шестигранным фланцем и неметаллическими вставками |
Загрузка ...
|
|
| 31 | P5S81201130 | Штифт фиксирующий |
Загрузка ...
|
|
| 32 | P5S81201131 | Кронштейн крепления конденсатора |
Загрузка ...
|
|
| 33 | PIS05080004 | Шайба плоская |
Загрузка ...
|
|
| 34 | TP8C812010002 | Крючок конденсатора |
Загрузка ...
|
|
| 35 | GBT70.3-M6X12-8.8-A2L | Винты с головкой под торцевой ключ |
Загрузка ...
|
|
| 36 | TP8C812001110 | Кондесатор с системой/интегрированный |
Загрузка ...
|
|
| 37 | GBT5789-M8X30-10.9-A2L | Болт |
Загрузка ...
|
|
| 38 | TB504.402-07 | Зажим трубы двойной |
Загрузка ...
|
|
| 39 | GBT6170-M8-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 40 | TL01402220012 | Труба выпускная шестеренного насоса |
Загрузка ...
|
|
| 41 | GBT70.2-M8X12-8.8-A2L | Винты с головкой под торцевой ключ |
Загрузка ...
|
|
| 42 | GBT5789-M8X100-8.8-A2L | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
