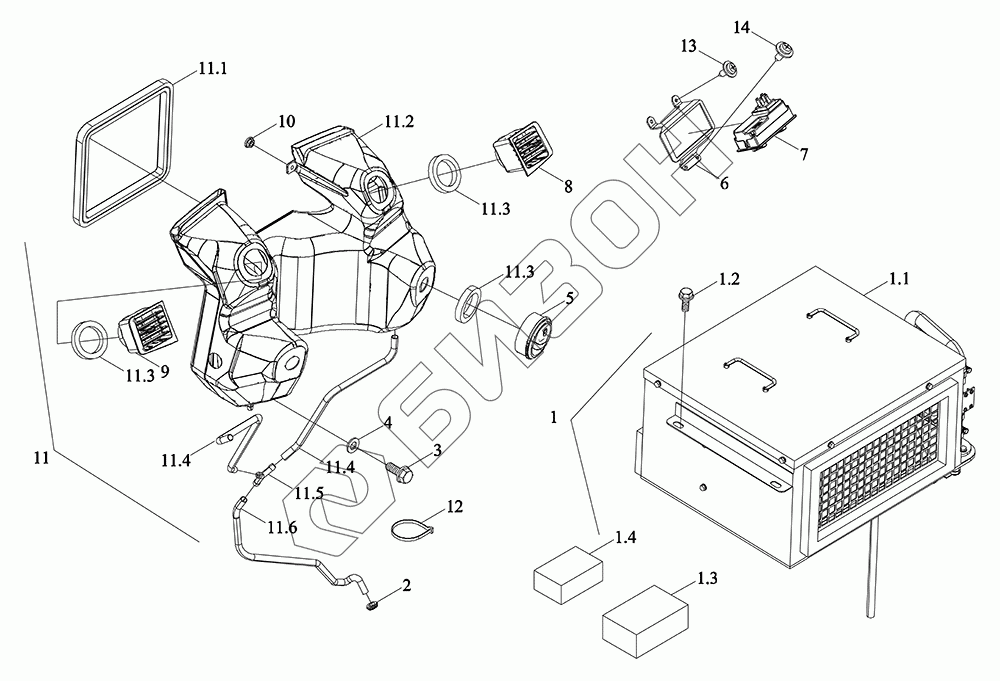

Графический каталог запасных частей к технике: LOVOL TP8C1A3404-001. Система кондиционирования воздуха 4
1
1.1
1.2
1.3
1.4
2
3
4
5
6
7
8
9
10
11
11.1
11.2
11.3
11.3
11.3
11.4
11.4
11.5
11.6
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP8C811010003 | TP8C811010003 | Блок кузова с кондиционером |
Загрузка ...
|
|
| 1 | TP8C811010010 | Испаритель горизонтальный в сборе |
Загрузка ...
|
|
| 1.1 | TP8C811010011 | Испаритель горизонтальный |
Загрузка ...
|
|
| 1.2 | GBT5789-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 1.3 | TP8C451010091 | Фильтроэлемент |
Загрузка ...
|
|
| 1.4 | TP8C451010092 | Фильтроэлемент |
Загрузка ...
|
|
| 2 | P5S81301115 | Кольцо прокладочное |
Загрузка ...
|
|
| 3 | GBT5789-M5X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4 | GBT96.1-5-A0P | Шайба большая |
Загрузка ...
|
|
| 5 | TP7C811010001 | Фильтр воздушный |
Загрузка ...
|
|
| 6 | P5S81101113 | Кронштейн |
Загрузка ...
|
|
| 7 | P5S81101109 | Выключатель |
Загрузка ...
|
|
| 8 | P5S81301138 | Узел уплотняющий |
Загрузка ...
|
|
| 9 | P5S81301137 | Узел уплотняющий |
Загрузка ...
|
|
| 10 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 11 | P5S81301004 | Трубка |
Загрузка ...
|
|
| 11.1 | P5S81301127 | Полоса уплотнительная |
Загрузка ...
|
|
| 11.2 | P5S81301126 | Трубка |
Загрузка ...
|
|
| 11.3 | P5S81301128 | Полоса уплотнительная |
Загрузка ...
|
|
| 11.4 | P5S81301129 | Водопровод |
Загрузка ...
|
|
| 11.5 | P5S81301135 | Штуцер |
Загрузка ...
|
|
| 11.6 | P5S81301134 | Водопровод |
Загрузка ...
|
|
| 12 | P5S13301116 | Гайка с фланцем |
Загрузка ...
|
|
| 13 | GBT9074.18-ST4.2X13-C-H-S2-L | Ввёртыш конический |
Загрузка ...
|
|
| 14 | GBT9074.18-ST4.8X13-C-Z-S2-L | Ввёртыш конический |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
