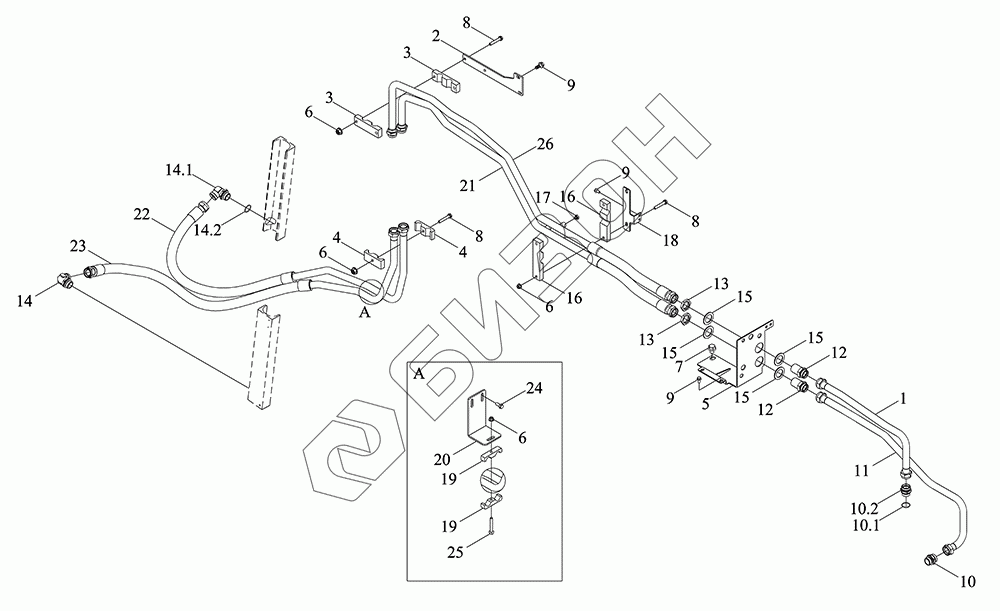

Графический каталог запасных частей к технике: LOVOL TP8C1A3404-001. Система охлаждения масла
1
2
3
3
4
4
5
6
6
6
6
7
8
8
8
9
9
9
10
10.1
10.2
11
12
12
13
13
14
14.1
14.2
15
15
15
15
16
16
17
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP8C136010200 | TP8C136010200 | Магистраль тормозная переднего моста |
Загрузка ...
|
|
| 1 | TP8C136010013 | Трубка возврата охлаждающего масла в сборе |
Загрузка ...
|
|
| 2 | TP8C136011021 | Стент |
Загрузка ...
|
|
| 3 | TP8C136011008 | Хомут для труб с двумя отверстиями-DN28-28 |
Загрузка ...
|
|
| 4 | TP8C136011009 | Хомут для труб с двойным отверстием (короткий)-DN28-28 |
Загрузка ...
|
|
| 5 | TP8C136010012 | Кронштейн для крепления труб с масляным охлаждением |
Загрузка ...
|
|
| 6 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 7 | GBT5789-M16X20-10.9-A3L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 8 | GBT5789-M10X60-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 9 | GBT5789-M8X16-10.9-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | TC03581030007 | Штуцер соединительный прямой M33-28 |
Загрузка ...
|
|
| 10.1 | TS09580010011 | Кольцо уплотнительное |
Загрузка ...
|
|
| 10.2 | GBT3733-L28 | Штуцер соединительный |
Загрузка ...
|
|
| 11 | TP8C136010014 | Маслопровод |
Загрузка ...
|
|
| 12 | TP8C601011054 | Концы корпуса фитинга прямые проходные для переборки M36x2ISO8434-1(L) |
Загрузка ...
|
|
| 13 | GBT3763-M36X2 | Гайка |
Загрузка ...
|
|
| 14 | TC02582040003 | Штуцер соединительный |
Загрузка ...
|
|
| 14.1 | GBT3738-L28 | Штуцер соединительный |
Загрузка ...
|
|
| 14.2 | TS09580010011 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | TP8C136010030 | Прокладка |
Загрузка ...
|
|
| 16 | TP8C136010020 | Хомут для труб с двумя отверстиями-DN28-28 |
Загрузка ...
|
|
| 17 | GV04701010035 | Ввёртыш |
Загрузка ...
|
|
| 18 | TP8C136010019a | Кронштейн правый боковой масляного охлаждения |
Загрузка ...
|
|
| 19 | TP8C136010201 | Хомут для труб с двойным отверстием (тонкий)-28-28 |
Загрузка ...
|
|
| 20 | TP8C136010202 | Кронштейн впускной и выпускной трубы масляного диффузора |
Загрузка ...
|
|
| 21 | TP8C136010015a | Трубопровод впускной масляного радиатора в сборе 2 |
Загрузка ...
|
|
| 22 | TP8C136010017a | Магистраль подачи масла с масляным охлаждением в сборе 3 |
Загрузка ...
|
|
| 23 | TP8C136010018a | Трубопровод обратный масляного радиатора в сборе 3 |
Загрузка ...
|
|
| 24 | GBT5789-M10X25-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 25 | GBT5789-M10X70-10.9-A3L | Болт |
Загрузка ...
|
|
| 26 | TP8C136010016a | Трубопровод обратный масляного радиатора в сборе 2 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
