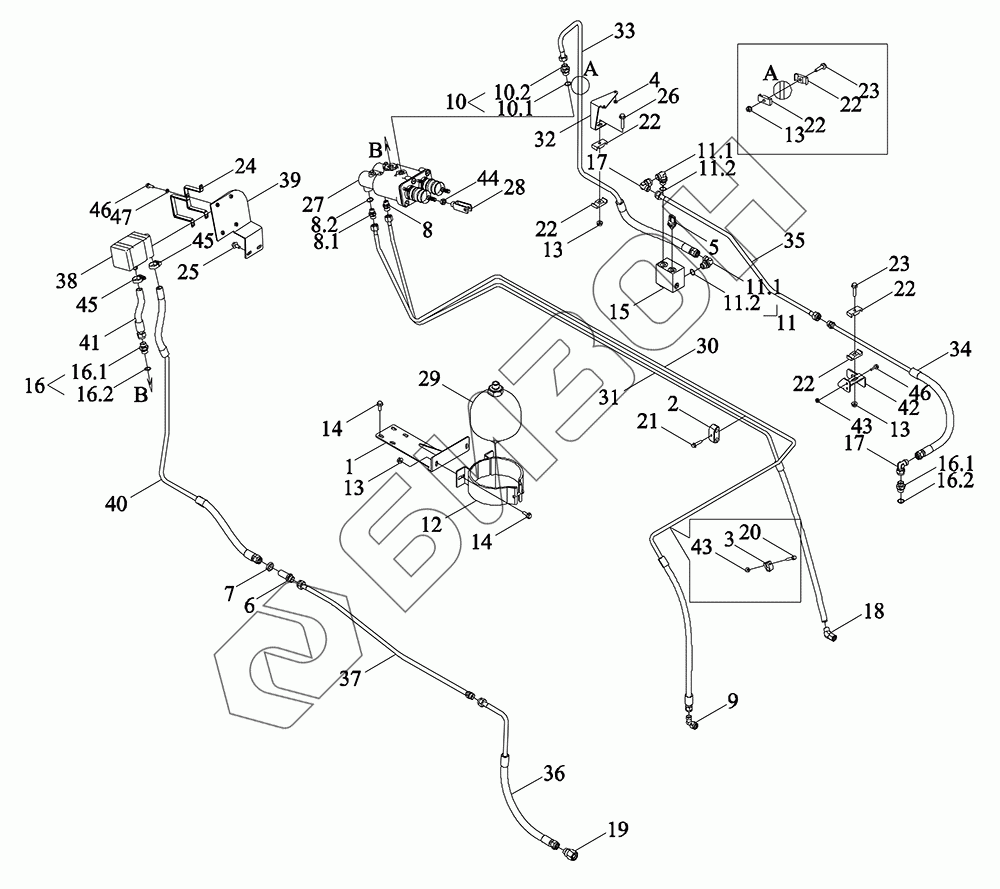

Графический каталог запасных частей к технике: LOVOL TP8C1A3404-001. Система тормозная
1
2
3
4
5
6
7
8
8.1
8.2
9
10
10.1
10.2
11
11.1
11.1
11.2
11.2
12
13
13
13
13
14
14
15
16
16.1
16.1
16.2
16.2
17
17
18
19
20
21
22
22
22
22
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
45
46
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP8C433010200 | TP8C433010200 | Магистраль тормозная переднего моста |
Загрузка ...
|
|
| 1 | TP8C433010007 | Кронштейн |
Загрузка ...
|
|
| 2 | P7P43301132 | Зажимы для труб |
Загрузка ...
|
|
| 3 | P7P37801111 | Зажим трубы одиночный |
Загрузка ...
|
|
| 4 | GBT6177.1-M5-10-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 5 | TS2P483036001 | Датчик |
Загрузка ...
|
|
| 6 | GBT3748-L12 | Кольцо стопорное |
Загрузка ...
|
|
| 7 | GBT3763-M18X1.5 | Болт |
Загрузка ...
|
|
| 8 | GV05701040004 | Стык |
Загрузка ...
|
|
| 8.1 | GBT3733-L10 | Штуцер |
Загрузка ...
|
|
| 8.2 | TS09580010004 | Кольцо уплотнительное |
Загрузка ...
|
|
| 9 | GBT3754-L10 | Штуцер соединительный |
Загрузка ...
|
|
| 10 | GL04701040005 | Фитинги концевые прямые в сборе 14-18 |
Загрузка ...
|
|
| 10.1 | TS09580010004 | Кольцо уплотнительное |
Загрузка ...
|
|
| 10.2 | GL04701040006 | Фитинг концевой прямой Корпус 14-18 |
Загрузка ...
|
|
| 11 | TC04400020003 | Стык |
Загрузка ...
|
|
| 11.1 | TC04400020002 | Штуцер соединительный |
Загрузка ...
|
|
| 11.2 | TS09580010006 | Кольцо уплотнительное |
Загрузка ...
|
|
| 12 | P7P43701103 | Батарея аккумуляторная |
Загрузка ...
|
|
| 13 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 14 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 15 | TP7C437011001 | Носос тормозной |
Загрузка ...
|
|
| 16 | TC04400010017 | Штуцер соединительный |
Загрузка ...
|
|
| 16.1 | TG1654.402B-03 | Штуцер переходной L12-M18X1.5 |
Загрузка ...
|
|
| 16.2 | TS09580010006 | Кольцо уплотнительное |
Загрузка ...
|
|
| 17 | GBT3754-L12 | Штуцер соединительный |
Загрузка ...
|
|
| 18 | TP8C601011058 | Соединение 45° M16x1,5GB/T3758 (гайка под напряжением)-M16x1,5ISO8434-1(L) |
Загрузка ...
|
|
| 19 | TP8C601011057 | Фитинг прямой M22x1,5GB/T3758 (гайка под напряжением)-M18x1,5ISO8434-1(L) |
Загрузка ...
|
|
| 20 | GBT5789-M6X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 21 | GBT5789-M6X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 22 | CP4B704050019 | Зажим трубы двойной |
Загрузка ...
|
|
| 23 | GBT5789-M8X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 24 | TP7P438010005 | Скоба крепёжная |
Загрузка ...
|
|
| 25 | GBT5789-M8X16-10.9-A2L | Болт с фланцем |
Загрузка ...
|
|
| 26 | GBT5789-M8X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 27 | P7C43801110 | Носос тормозной |
Загрузка ...
|
|
| 28 | P7C43801105 | Вилка отводная |
Загрузка ...
|
|
| 29 | P7P43701102 | Батарея аккумуляторная |
Загрузка ...
|
|
| 30 | TP8C433010204 | Маслопровод в сборе |
Загрузка ...
|
|
| 31 | TP8C433011110 | Маслопровод в сборе |
Загрузка ...
|
|
| 32 | TP8C433011108 | Кронштейн |
Загрузка ...
|
|
| 33 | TP8C433011113a | Шланг тормозного насоса с P-портом |
Загрузка ...
|
|
| 34 | TP8C433010205a | Тормозной шланг в сборе |
Загрузка ...
|
|
| 35 | TP8C433010215 | Тормозной шланг в сборе |
Загрузка ...
|
|
| 36 | TP8C433011118a | Трубка масляная главного тормозного цилиндра с T-образным портом в сборе 2 |
Загрузка ...
|
|
| 37 | TP8C433011128 | Трубка масляная главного тормозного цилиндра с T-образным портом в сборе 1 |
Загрузка ...
|
|
| 38 | TP7P438010015 | Масленка тормозная |
Загрузка ...
|
|
| 39 | TP8C433010207 | Элемент кронштейна крепления(сварной) |
Загрузка ...
|
|
| 40 | TP8C433011138 | Трубопровод выпускной |
Загрузка ...
|
|
| 41 | TP8C433011148 | Трубопровод выпускной |
Загрузка ...
|
|
| 42 | TP8C433010216 | Кронштейн тормозной магистрали аккумулятора |
Загрузка ...
|
|
| 43 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 44 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 45 | PIS19010003 | Хомут |
Загрузка ...
|
|
| 46 | GBT5789-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 47 | PIS05080003 | Шайба плоская |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
