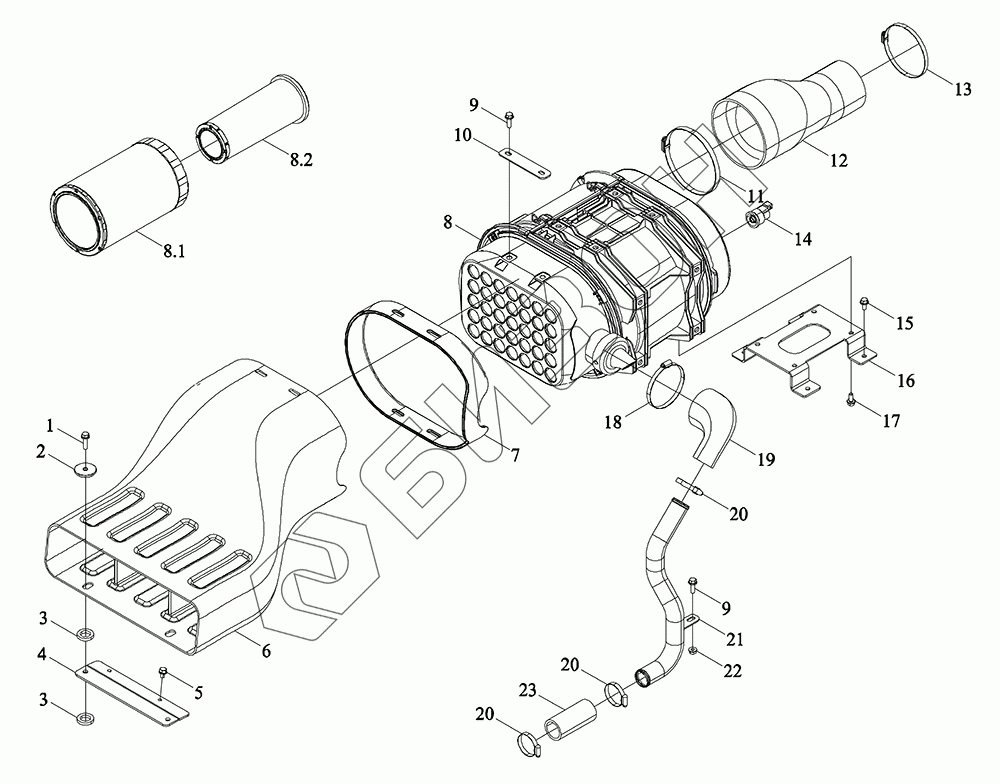

Графический каталог запасных частей к технике: LOVOL TP8C1A3404-001. Система впуска воздуха в сборе
1
2
3
3
4
5
6
7
8
8.1
8.2
9
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP8C110010001 | TP8C110010001 | Система приточная |
Загрузка ...
|
|
| 1 | GBT5789-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | P7P50601215 | Шайба |
Загрузка ...
|
|
| 3 | P5S11301122 | Блок- прокладка |
Загрузка ...
|
|
| 4 | TP8C110011011 | Кронштейна сварной |
Загрузка ...
|
|
| 5 | PIS12060057 | Болт с фланцем |
Загрузка ...
|
|
| 6 | TP8C110011002 | Труба впускная |
Загрузка ...
|
|
| 7 | TP8C110011003 | Кольцо уплотнительное впускного отверстия воздушного фильтра |
Загрузка ...
|
|
| 8 | P8C11001101 | Фильтр воздушный |
Загрузка ...
|
|
| 8.1 | TM7N110010003 | Фильтроэлемент |
Загрузка ...
|
|
| 8.2 | TM7N110010002 | Фильтроэлемент |
Загрузка ...
|
|
| 9 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | TP8C110011014 | Плита пусковой площадки |
Загрузка ...
|
|
| 11 | PIS19032003 | Хомут |
Загрузка ...
|
|
| 12 | TP8C110011010 | Труба воздушного фильтра |
Загрузка ...
|
|
| 13 | PIS19010001 | Хомут для шланга с червячным приводом A 100-120 |
Загрузка ...
|
|
| 14 | P5S48401003 | Датчик |
Загрузка ...
|
|
| 15 | GBT5789-M8X16-10.9-A2L | Болт с фланцем |
Загрузка ...
|
|
| 16 | TP8C110011009 | Кронштейн |
Загрузка ...
|
|
| 17 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 18 | PIS19010008 | Хомут |
Загрузка ...
|
|
| 19 | TP8C110011004 | Шланг резиновый |
Загрузка ...
|
|
| 20 | PIS19010004 | Хомут |
Загрузка ...
|
|
| 21 | TP8C110011006 | Трубки |
Загрузка ...
|
|
| 22 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 23 | TP8C110011005 | Шланг резиновый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
