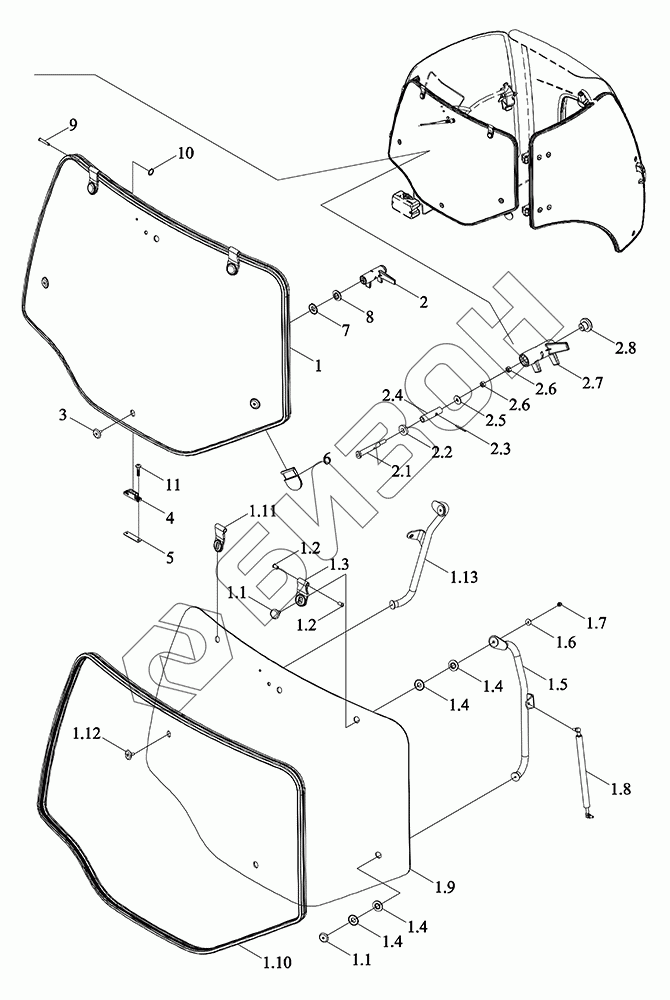

Графический каталог запасных частей к технике: LOVOL TP8C1A3404-001. Стекло кабины заднее
1
1.1
1.1
1.2
1.2
1.3
1.4
1.4
1.4
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
2
2.1
2.2
2.3
2.4
2.5
2.6
2.6
2.7
2.8
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| P7P52501007 | P7P52501007 | Стекло заднее ветровое в сборе |
Загрузка ...
|
|
| 1 | P7P52501008 | Окно заднее |
Загрузка ...
|
|
| 1.1 | P5S52501166 | Крышка |
Загрузка ...
|
|
| 1.2 | P5S52501145 | Втулка нейлоновая |
Загрузка ...
|
|
| 1.3 | P5S52501162 | Шарнир |
Загрузка ...
|
|
| 1.4 | P5S52101142 | Подушка |
Загрузка ...
|
|
| 1.5 | P5S52501035 | Поручень |
Загрузка ...
|
|
| 1.6 | PIS05070004 | Шайба большая |
Загрузка ...
|
|
| 1.7 | PIS03090001 | Гайка |
Загрузка ...
|
|
| 1.8 | P5S52501134 | Пружина пневматическая |
Загрузка ...
|
|
| 1.9 | TP7P524010009 | Стекло |
Загрузка ...
|
|
| 1.10 | P7P52501106 | Полоса уплотнительная |
Загрузка ...
|
|
| 1.11 | P5S52501163 | Шарнир |
Загрузка ...
|
|
| 1.12 | P5S52101136 | Крышка |
Загрузка ...
|
|
| 1.13 | P5S52501036 | Поручень |
Загрузка ...
|
|
| 2 | P5S52501025 | Замок |
Загрузка ...
|
|
| 2.1 | P5S52501110 | Штырь |
Загрузка ...
|
|
| 2.2 | P5S52501111 | Болт специальный(опорный) |
Загрузка ...
|
|
| 2.3 | PIS14040004 | Шип стержневой |
Загрузка ...
|
|
| 2.4 | P5S52501150 | Втулка нейлоновая |
Загрузка ...
|
|
| 2.5 | PIS05070004 | Шайба большая |
Загрузка ...
|
|
| 2.6 | PIS03010006 | Гайка шестигранная |
Загрузка ...
|
|
| 2.7 | P5S52501112 | Установка запирающая |
Загрузка ...
|
|
| 2.8 | P5S52501114 | Болт |
Загрузка ...
|
|
| 3 | P5S52501167 | Крышка |
Загрузка ...
|
|
| 4 | P5S52501148 | Гнездо ограничительное |
Загрузка ...
|
|
| 5 | P7P52501108 | Подушка |
Загрузка ...
|
|
| 6 | P5S52501161 | Пробка |
Загрузка ...
|
|
| 7 | P5S52501175 | Прокладка крышки |
Загрузка ...
|
|
| 8 | P5S52501165 | Кольцо прокладочное |
Загрузка ...
|
|
| 9 | P5S52501141 | Болт шарнирный |
Загрузка ...
|
|
| 10 | PIS06040001 | Кольцо ограничительное |
Загрузка ...
|
|
| 11 | GBT818-M5X20-4.8-A2L | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
