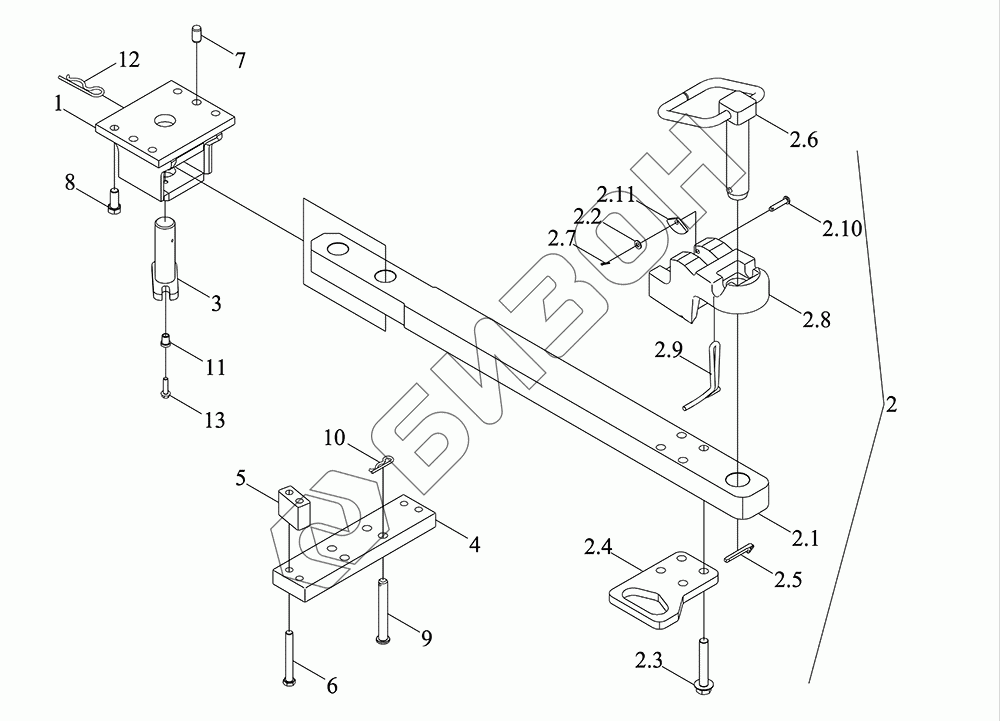

Графический каталог запасных частей к технике: LOVOL TP8C1A3404-001. Установка тяговая

Тип техники

Марка

Модель

Схема

2.1

2.2

2.3

2.4

2.5

2.6

2.7

2.8

2.9

2.10

2.11

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TP8C350010000	TP8C350010000	Установка тяговая	Загрузка ...
1	TP8C350010001	Рама монтажная	Загрузка ...
2	TP8C350010003	Установка тяговая	Загрузка ...
2.1	TP8C350010114	Тяга маятниковая	Загрузка ...
2.2	GBT97.1-10-A3L	Шайба плоская	Загрузка ...
2.3	GBT5789-M20X120-10.9-A9L	Болт с фланцем	Загрузка ...
2.4	TP8C350010115	Пластина крепежная	Загрузка ...
2.5	TP8C350010116	Штырь 12X65	Загрузка ...
2.6	TP8C350010004	Узел заднего соединительного пальца тяги	Загрузка ...
2.7	GBT91-3.2X20-A3L	Шплинт	Загрузка ...
2.8	TP8C350010113	Крюк буксировочный	Загрузка ...
2.9	TP8C350010117	Болт стопорный	Загрузка ...
2.10	GBT882-B10X50-A3L	Ось штыря	Загрузка ...
2.11	TP9H350010006	Ободок	Загрузка ...
3	TP8C350010106	Штырь маятниковый	Загрузка ...
4	TP8C350010109	Плита опорная	Загрузка ...
5	TP8C350010107	Блок предела	Загрузка ...
6	GBT5782-M16X130-10.9-A3L	Болт с шестигранной головкой	Загрузка ...
7	GBT119.1-20m6X35-A0P	Штырь цилиндрический	Загрузка ...
8	GBT5783-M18X45-10.9-A9L	Болт с шестигранной головкой	Загрузка ...
9	TP8C350010112	Штырь ограничительный	Загрузка ...
10	FT65.35.103	Штырь запирающий	Загрузка ...
11	TN2P561010067	Втулка отсечная	Загрузка ...
12	FT800.53.111	Фиксатор запирающий	Загрузка ...
13	GBT5789-M10X40-10.9-A3L	Болт с фланцем	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
