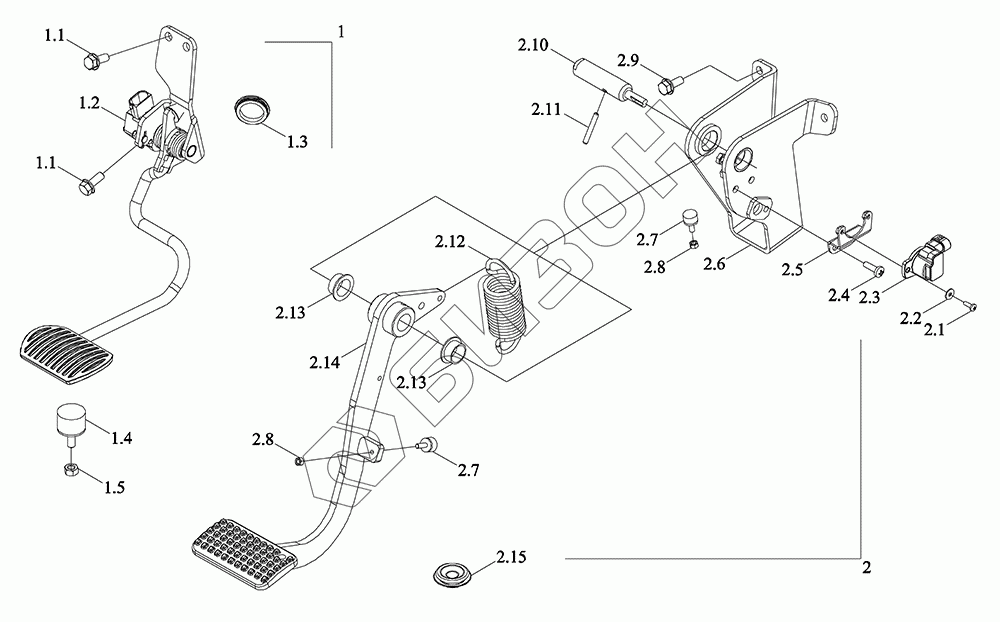

Графический каталог запасных частей к технике: LOVOL TP8C1A3404-001. Узел педали акселератора
1
1.1
1.1
1.2
1.3
1.4
1.5
2
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.7
2.8
2.8
2.9
2.10
2.11
2.12
2.13
2.13
2.14
2.15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| P7C45301040 | P7C45301040 | Общий контроль |
Загрузка ...
|
|
| 1 | P5S20203001 | Подножка |
Загрузка ...
|
|
| 1.1 | PIS12060022 | Болт с фланцем |
Загрузка ...
|
|
| 1.2 | P5S20201141 | Подножка |
Загрузка ...
|
|
| 1.3 | P5S45802010 | Вставка глухая |
Загрузка ...
|
|
| 1.4 | P5S20201138 | Гнездо ограничительное |
Загрузка ...
|
|
| 1.5 | PIS03010006 | Гайка шестигранная |
Загрузка ...
|
|
| 2 | P5P21201040 | Подножка |
Загрузка ...
|
|
| 2.1 | PIS13070001 | Винт с поперечной канавкой |
Загрузка ...
|
|
| 2.2 | PIS05070001 | Шайба большая |
Загрузка ...
|
|
| 2.3 | P5S48401009 | Датчик |
Загрузка ...
|
|
| 2.4 | PIS13070005 | Винт с поперечной канавкой |
Загрузка ...
|
|
| 2.5 | P5P21201041 | Кронштейн |
Загрузка ...
|
|
| 2.6 | P7C21201038 | Кронштейн |
Загрузка ...
|
|
| 2.7 | P5S21201163 | Ограничитель |
Загрузка ...
|
|
| 2.8 | PIS03010003 | Гайка шестигранная |
Загрузка ...
|
|
| 2.9 | PIS12060022 | Болт с фланцем |
Загрузка ...
|
|
| 2.10 | P5P21201181 | Штырь |
Загрузка ...
|
|
| 2.11 | PIS14040008 | Шип стержневой |
Загрузка ...
|
|
| 2.12 | P5P21201182 | Пружина |
Загрузка ...
|
|
| 2.13 | P5P21201183 | Втулка нейлоновая |
Загрузка ...
|
|
| 2.14 | P5P21201039 | Рычаг качающийся |
Загрузка ...
|
|
| 2.15 | P5S59201135 | Пробка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
