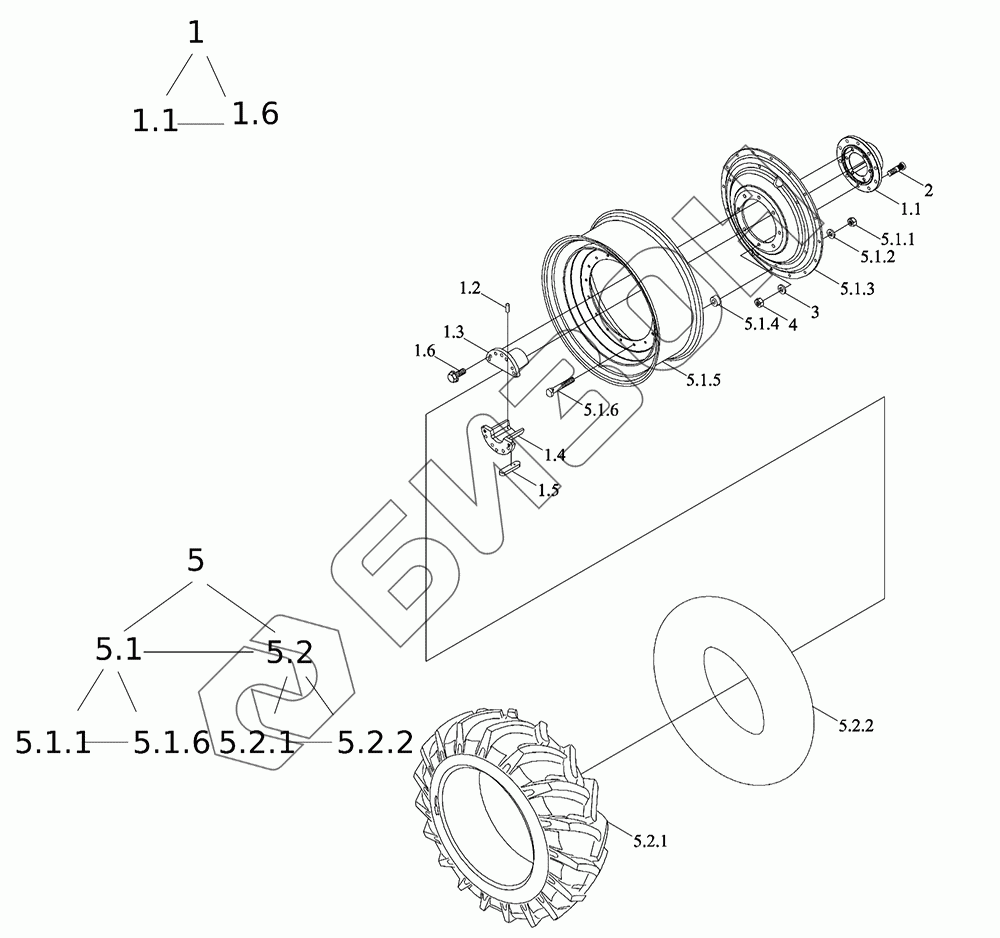

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Колесо заднее

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1.1
1.2
1.3
1.4
1.5
1.6
2
3
4
5
5.1
5.1.1
5.1.2
5.1.3
5.1.4
5.1.5
5.1.6
5.2
5.2.1
5.2.2
Позиция на иллюстрации Заводской номер детали Название детали Цена
TR1S340010017K TR1S340010017K Ступица
Загрузка ...
TR1S340010018K TR1S340010018K Ступица
Загрузка ...
TR1S340010000K TR1S340010000K Колесо заднее ведущее в сборе
Загрузка ...
1.1 TG1454.34B.1-02b Ступица
Загрузка ...
1.2 GBT119.1-8h8X22-A3L Штырь цилиндрический
Загрузка ...
1.3 TG1454.34B.1-03b Ступица
Загрузка ...
1.4 TG1454.34B.1-01b Ступица
Загрузка ...
1.5 TG1454.34B.1-04 Шпонка плоская
Загрузка ...
1.6 GBT5789-M20X70-10.9-O Болт с фланцем
Загрузка ...
2 TG1454.34.6-01 Болт
Загрузка ...
3 TG1454.34.5-02 Шайба
Загрузка ...
4 GBT6176-M22X1.5-10-A3L Гайка
Загрузка ...
5 TR1S340010001K Колесо заднее ведущее в сборе
Загрузка ...
5.1 TR1S340010002K Обод и спица
Загрузка ...
5.1.1 GBT6171-M16X1.5-10-A3L Гайка
Загрузка ...
5.1.2 TG1604.32D.1-04 Прокладка
Загрузка ...
5.1.3 TR1S340010010K Обод колеса
Загрузка ...
5.1.4 TG1604.32D.1-02 Колодки
Загрузка ...
5.1.5 BZF0116-130 Обод колеса
Загрузка ...
5.1.6 TG1604.32D.1-03 Болт
Загрузка ...
5.2 TF1004.34D.1.2 Камера и покрышка
Загрузка ...
5.2.1 GBT2979-18.4-38-10PR-R Покрышка
Загрузка ...
5.2.2 GBT2979-18.4-38-R Камера
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
