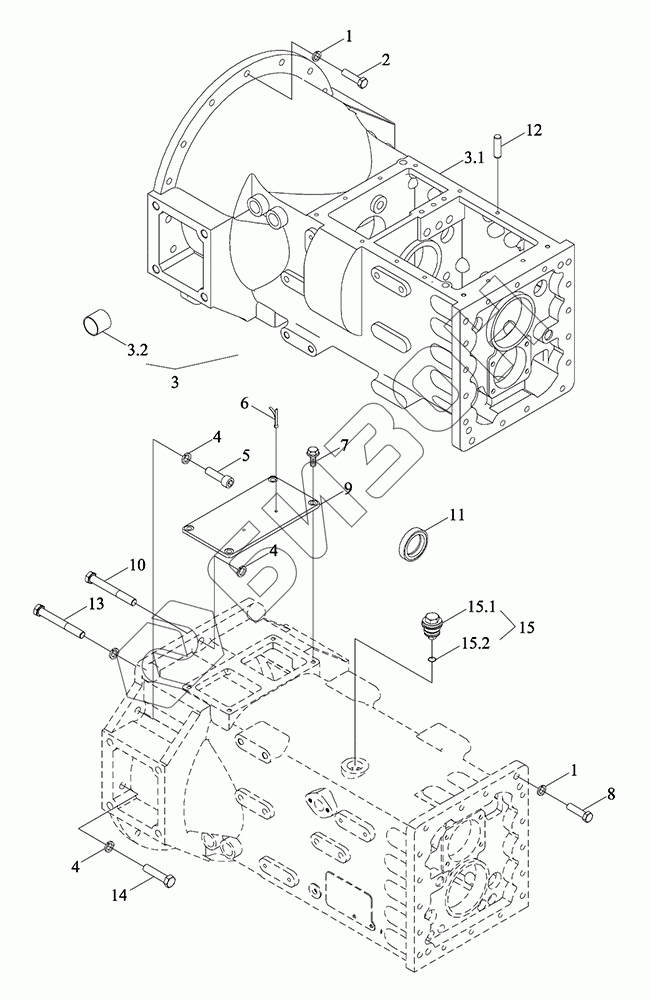

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Корпус коробки скоростей

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
3.1
3.2
4
4
5
6
7
8
9
10
11
12
13
14
15
15.1
15.2
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS17371030000 TS17371030000 Корпус коробки скоростей в сборе
Загрузка ...
1 GBT93-14-A3L Гровер
Загрузка ...
2 GBT5783-M14X55-10.9-A3L Болт с шестигранной головкой
Загрузка ...
3 TS17371020002 Корпус коробки скоростей
Загрузка ...
3.1 TS17371020001a Корпус картера
Загрузка ...
3.2 TD2C371020003 Втулка
Загрузка ...
4 GBT93-16-A3L Гровер
Загрузка ...
5 GBT70.1-M16X55-10.9-A3L Винт с цилиндрической головкой с внутренним шестигранником
Загрузка ...
6 GBT91-5X40-A3L Шплинт
Загрузка ...
7 GBT16674.1-M10X20-8.8-A3L Болт с фланцем
Загрузка ...
8 GBT5782-M14X65-10.9-A3L Болт с шестигранной головкой
Загрузка ...
9 TG1204.371B-05 Крышка
Загрузка ...
10 GBT5783-M16X55-10.9-A3L Болт с шестигранной головкой
Загрузка ...
11 FT300.43.141 Сальник
Загрузка ...
12 GBT119.1-16m6X28-A3L Штырь цилиндрический
Загрузка ...
13 GBT5782-M16X90-10.9-A3L Болт с шестигранной головкой
Загрузка ...
14 GBT5783-M16X70-10.9-A3L Болт с шестигранной головкой
Загрузка ...
15 TC05372020034 Пробка масляная
Загрузка ...
15.1 TC05372020033 Пробка масляная
Загрузка ...
15.2 TS09580010011 Кольцо в форме О
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
