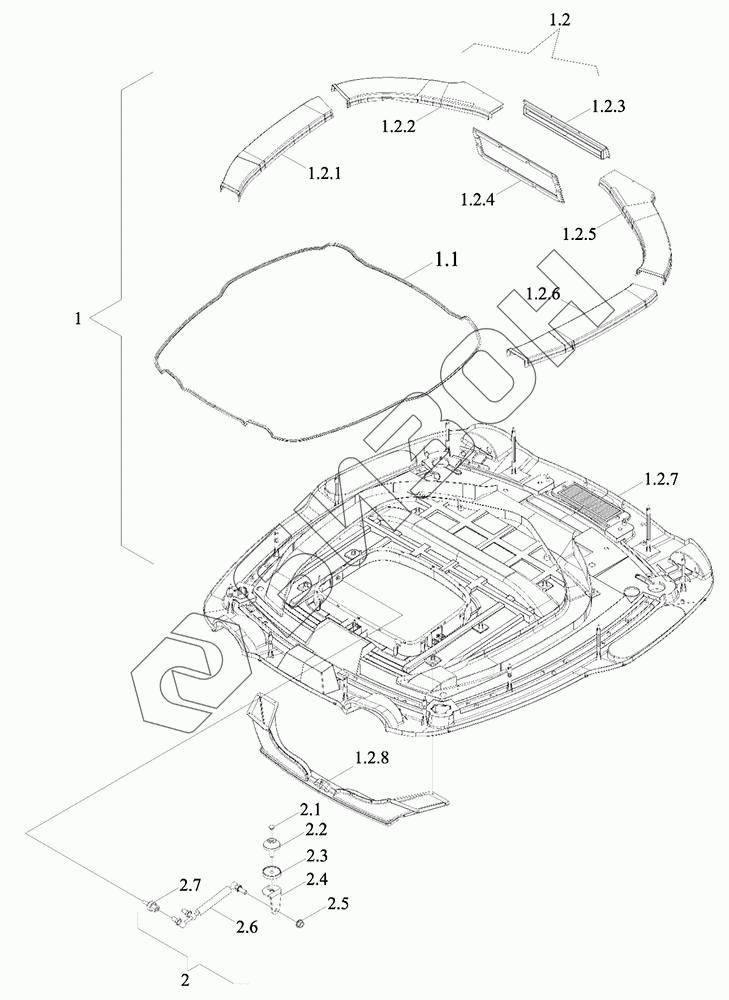

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Крыша, воздуховоды
1
1.1
1.2
1.2.1
1.2.2
1.2.3
1.2.4
1.2.5
1.2.6
1.2.7
1.2.8
2
2.1
2.2
2.3
2.4
2.5
2.6
2.7
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR1S451010000K | TR1S451010000K | Кабина в сборе |
Загрузка ...
|
|
| TS06453015000K | TS06453015000K | Крышка |
Загрузка ...
|
|
| 1 | TS06453015202d | Накладка внутренняя верхняя |
Загрузка ...
|
|
| 1.1 | TS06453015501 | Полоса уплотнительная |
Загрузка ...
|
|
| 1.2 | TS06453015200d | Накладка внутренняя верхняя |
Загрузка ...
|
|
| 1.2.1 | TS06453015314 | Воздуховод обдува |
Загрузка ...
|
|
| 1.2.2 | TS06453015315 | Воздуховод обдува |
Загрузка ...
|
|
| 1.2.3 | TS06453015330 | Плита соединительная |
Загрузка ...
|
|
| 1.2.4 | TS06453015316a | Вход воздуха |
Загрузка ...
|
|
| 1.2.5 | TS06453015313 | Воздуховод обдува |
Загрузка ...
|
|
| 1.2.6 | TS06453015312 | Воздуховод обдува |
Загрузка ...
|
|
| 1.2.7 | TS06453015201b | Накладка внутренняя верхняя |
Загрузка ...
|
|
| 1.2.8 | TS06453015311 | Воздуховод обдува |
Загрузка ...
|
|
| 2 | TS06453015600 | Пружина |
Загрузка ...
|
|
| 2.1 | TS04451013109 | Заглушка |
Загрузка ...
|
|
| 2.2 | TS04451013106 | Болт |
Загрузка ...
|
|
| 2.3 | TS06453015605 | Подушка |
Загрузка ...
|
|
| 2.4 | TS06453015607 | Кронштейн монтажный сварной |
Загрузка ...
|
|
| 2.5 | GBT6177.1-M8-10-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 2.6 | TS06453015601 | Пружина пневматическая |
Загрузка ...
|
|
| 2.7 | TS06453015602 | Гнездо монтажное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
