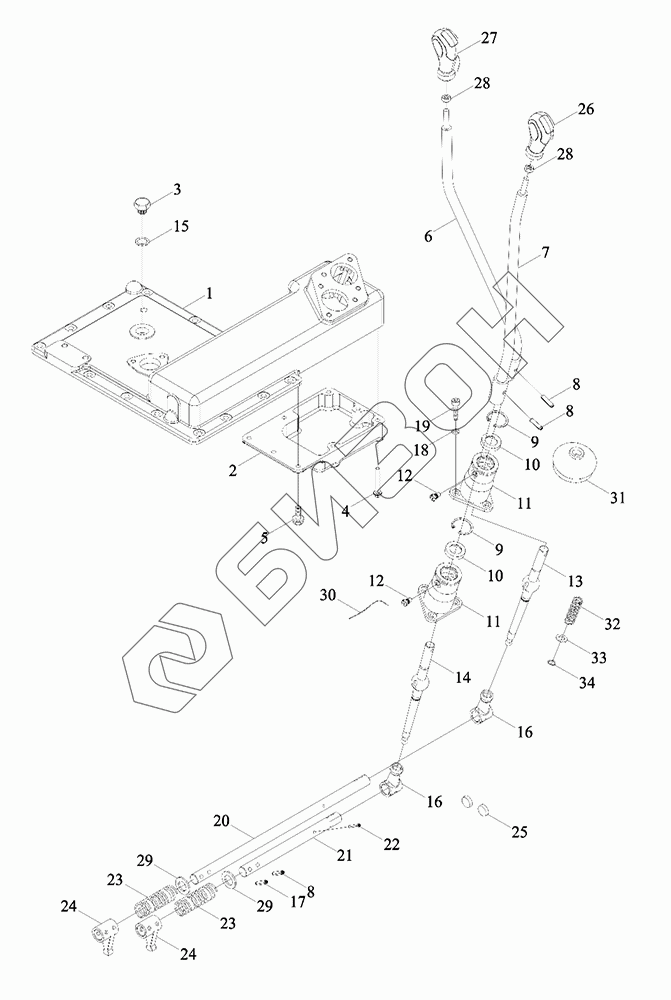

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Механизм управления КПП 2
1
2
3
4
5
6
7
8
8
8
9
9
10
10
11
11
12
12
13
14
15
16
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
28
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG4S373030001 | TG4S373030001 | Крышка управления |
Загрузка ...
|
|
| TG4S373030000 | TG4S373030000 | Механизм управления КПП в сборе |
Загрузка ...
|
|
| 1 | TG4S373020005 | Крышка управления |
Загрузка ...
|
|
| 2 | TS17373020030 | Крышка нижняя |
Загрузка ...
|
|
| 3 | FT800.40.172 | Болт полый |
Загрузка ...
|
|
| 4 | GBT16674.1-M8X60-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | GBT16674.1-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TG4S373020010 | Рычаг управления |
Загрузка ...
|
|
| 7 | TG4S373020008 | Рычаг управления |
Загрузка ...
|
|
| 8 | QLWZB140-8X32 | Палец |
Загрузка ...
|
|
| 9 | GBT893.1-40 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 10 | FT800A.37.305 | Гнездо нейлоновое |
Загрузка ...
|
|
| 11 | TD800A.373B.1-04 | Основание опорное |
Загрузка ...
|
|
| 12 | FT800A.37.326 | Штифт фиксирующий |
Загрузка ...
|
|
| 13 | TG4S373020007 | Рычаг управления |
Загрузка ...
|
|
| 14 | TG4S373020006 | Рычаг управления |
Загрузка ...
|
|
| 15 | JBT982-14 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 16 | TG4S373020012a | Поводок |
Загрузка ...
|
|
| 17 | QLWZB140-5X28 | Палец |
Загрузка ...
|
|
| 18 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 19 | GBT70.1-M10X30-8.8-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 20 | TG4S373020016 | Рукоятка передачи |
Загрузка ...
|
|
| 21 | TG4S373020015 | Рукоятка передачи |
Загрузка ...
|
|
| 22 | QLWZB140-5X32 | Палец |
Загрузка ...
|
|
| 23 | TF1004.373.1-01 | Пружина |
Загрузка ...
|
|
| 24 | TG1204.383A.1-01 | Поводок |
Загрузка ...
|
|
| 25 | Q72224 | Пробка коническая |
Загрузка ...
|
|
| 26 | TS04374010001 | Ручка управления |
Загрузка ...
|
|
| 27 | TG4S373020018 | Шар рукоятки |
Загрузка ...
|
|
| 28 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 29 | FT800A.37.314 | Втулка |
Загрузка ...
|
|
| 30 | TF1004.374-02 | Проволока стальная |
Загрузка ...
|
|
| 31 | FT800A.37.307 | Рукав резиновый |
Загрузка ...
|
|
| 32 | TB604.374B.1-15 | Пружина |
Загрузка ...
|
|
| 33 | GBT848-16-A3L | Шайба небольшая |
Загрузка ...
|
|
| 34 | TB604.374B.1-14 | Кольцо стопорное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
