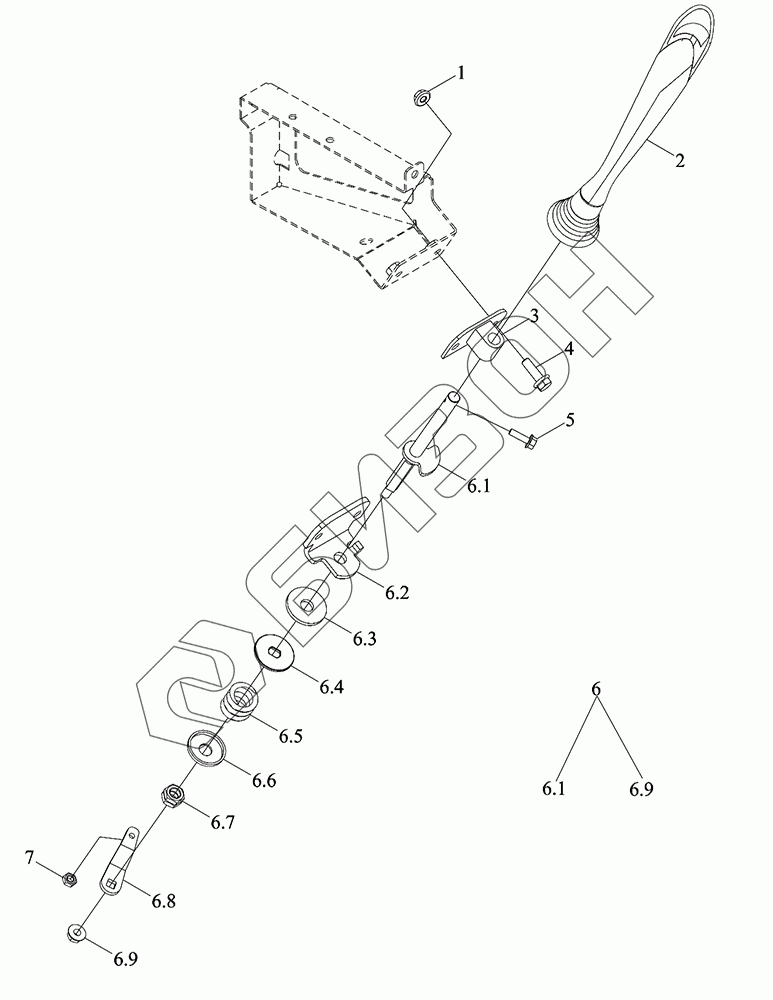

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Механизм управления ручным акселератором

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6.1
6.2
6.3
6.4
6.5
6.6
6.7
6.8
6.9
7
Позиция на иллюстрации Заводской номер детали Название детали Цена
TR1S201020000K TR1S201020000K Механизм управления ручным акселератором в сборе
Загрузка ...
1 GBT6177.1-M8-8-A2L Гайка с фланцем
Загрузка ...
2 TS06201010001 Ручка управления
Загрузка ...
3 TR1S201010006K Каретка направляющая
Загрузка ...
4 GBT5789-M8X25-8.8-A2L Болт с фланцем
Загрузка ...
5 GBT5789-M6X20-8.8-A2L Болт с фланцем
Загрузка ...
6 TR1S201020001K Механизм управления ручным акселератором
Загрузка ...
6.1 TR1S201020003K Рычаг управления
Загрузка ...
6.2 TR1S201020002K Плита упорная
Загрузка ...
6.3 TB3S201010004 Пластинка фрикционная
Загрузка ...
6.4 TS06201010008 Шайба большая
Загрузка ...
6.5 TS06201010007 Пружина
Загрузка ...
6.6 TS06201010006 Сиденье пружины
Загрузка ...
6.7 GBT6173-M12X1.25-05-A2L Гайка шестигранная тонкая
Загрузка ...
6.8 TR1S201010005K Рычаг качающийся
Загрузка ...
6.9 GBT6177.1-M8-8-A2L Гайка с фланцем
Загрузка ...
7 GBT6184-M5-8 Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
