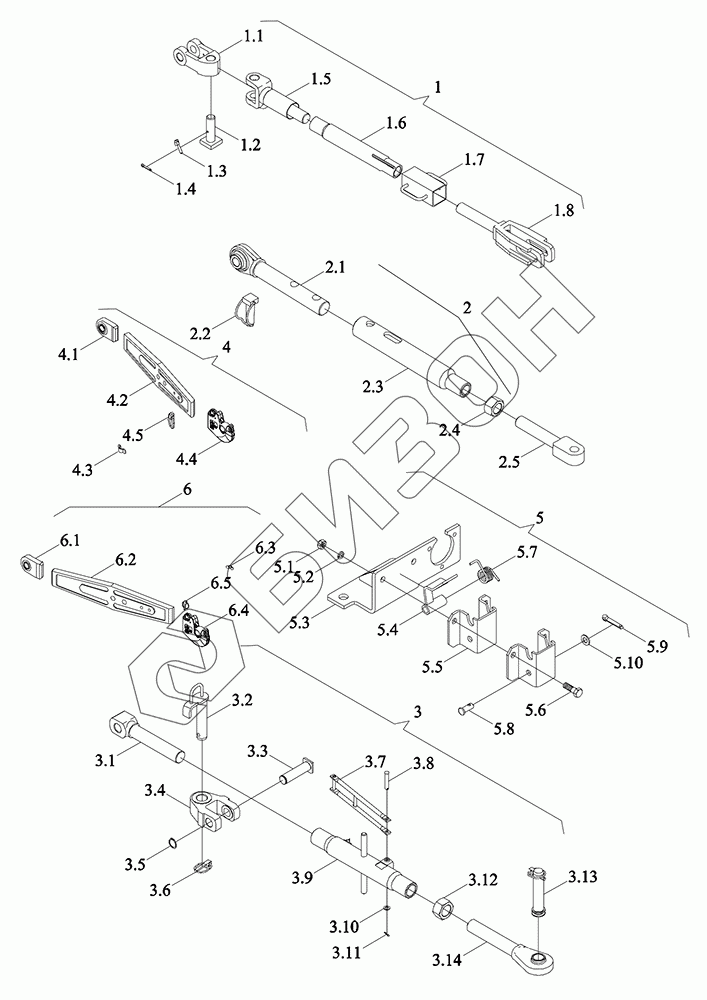

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Навеска 2
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
2
2.1
2.2
2.3
2.4
2.5
3
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
3.10
3.11
3.12
3.13
3.14
4
4.1
4.2
4.3
4.4
4.5
5
5.1
5.2
5.3
5.4
5.5
5.6
5.7
5.8
5.9
5.10
6
6.1
6.2
6.3
6.4
6.5
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG4S561090000 | TG4S561090000 | Подвеска |
Загрузка ...
|
|
| 1 | TS17561010010a | Рычаг подъемный |
Загрузка ...
|
|
| 1.1 | TS17561010016 | Вилка соединительная |
Загрузка ...
|
|
| 1.2 | TG1654.56B.4.3-01a | Штифт соединительный |
Загрузка ...
|
|
| 1.3 | TR2P561010017 | Ось |
Загрузка ...
|
|
| 1.4 | GBT91-4X28-A3L | Шплинт |
Загрузка ...
|
|
| 1.5 | TG1654.56B.4.1-01a | Вилка верхняя |
Загрузка ...
|
|
| 1.6 | TG4S561010024 | Канал спиральный |
Загрузка ...
|
|
| 1.7 | TG1204.56F.4.3 | Крышка |
Загрузка ...
|
|
| 1.8 | TG1654.56B.4.4a | Вилка соединительная |
Загрузка ...
|
|
| 2 | TG4S561090005 | Рычаг ограничительный |
Загрузка ...
|
|
| 2.1 | TG4S561090003 | Рычаг ограничительный |
Загрузка ...
|
|
| 2.2 | TG4S561090008 | Штырь запирающий |
Загрузка ...
|
|
| 2.3 | TG4S561090007 | Трубка |
Загрузка ...
|
|
| 2.4 | TG1204.56.1-01 | Болт |
Загрузка ...
|
|
| 2.5 | TG1204.56.5-02 | Винт регулировочный |
Загрузка ...
|
|
| 3 | TG1204.56G.1a | Тяга верхняя |
Загрузка ...
|
|
| 3.1 | TG1204.56F.1-04 | Винт регулировочный передней верхней тяги |
Загрузка ...
|
|
| 3.2 | TG1204.56F.1.1 | Штифт соединительный |
Загрузка ...
|
|
| 3.3 | TG1204.56F.1-05 | Ось |
Загрузка ...
|
|
| 3.4 | TG1204.56F.1-03 | Вилка соединительная |
Загрузка ...
|
|
| 3.5 | GBT894.2-28 | Кольцо стопорное |
Загрузка ...
|
|
| 3.6 | TG1204.56F.1.5 | Чека с кольцом |
Загрузка ...
|
|
| 3.7 | TG1204.56F.1a.2 | Хомутик зажимный |
Загрузка ...
|
|
| 3.8 | GBT882-B10X60 | Ось |
Загрузка ...
|
|
| 3.9 | TG1204.56F.1a.3 | Змеевик регулируемый |
Загрузка ...
|
|
| 3.10 | GBT97.1-10-A0P | Шайба плоская |
Загрузка ...
|
|
| 3.11 | GBT91-3.2X16-A0P | Шплинт |
Загрузка ...
|
|
| 3.12 | TG1204.56F.1-01 | Болт |
Загрузка ...
|
|
| 3.13 | TG1204.56B.1.2-01 | Штырь |
Загрузка ...
|
|
| 3.14 | TD2S561020016 | Шарнир |
Загрузка ...
|
|
| 4 | TG4S561090001 | Тяга нижняя |
Загрузка ...
|
|
| 4.1 | TG1204.56E.2.1 | Головка шаровая |
Загрузка ...
|
|
| 4.2 | TG4S561090004 | Нижняятяга |
Загрузка ...
|
|
| 4.3 | TB3C561010003 | Пластина крепёжная |
Загрузка ...
|
|
| 4.4 | TD2C561010004 | Соединение быстрое |
Загрузка ...
|
|
| 4.5 | TG1204.56F.1.5 | Чека с кольцом |
Загрузка ...
|
|
| 5 | TG1204.56F.8 | Гнездо монтажное |
Загрузка ...
|
|
| 5.1 | GBT6170-M8-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 5.2 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 5.3 | TG1204.56F.8.1 | Гнездо монтажное |
Загрузка ...
|
|
| 5.4 | TG1204.56F.8.2 | Хомутик зажимный |
Загрузка ...
|
|
| 5.5 | TG1204.56F.8-02 | Подставка |
Загрузка ...
|
|
| 5.6 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 5.7 | TG1204.56F.8-01 | Пружина кручения |
Загрузка ...
|
|
| 5.8 | GBT882-B8X48 | Ось |
Загрузка ...
|
|
| 5.9 | GBT91-3.2X16-A0P | Шплинт |
Загрузка ...
|
|
| 5.10 | GBT97.1-8-A0P | Шайба плоская |
Загрузка ...
|
|
| 6 | TG4S561090002 | Тяга нижняя |
Загрузка ...
|
|
| 6.1 | TG1204.56E.2.1 | Головка шаровая |
Загрузка ...
|
|
| 6.2 | TG4S561090004 | Нижняятяга |
Загрузка ...
|
|
| 6.3 | TB3C561010003 | Пластина крепёжная |
Загрузка ...
|
|
| 6.4 | TD2C561010004 | Соединение быстрое |
Загрузка ...
|
|
| 6.5 | TG1204.56F.1.5 | Чека с кольцом |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
