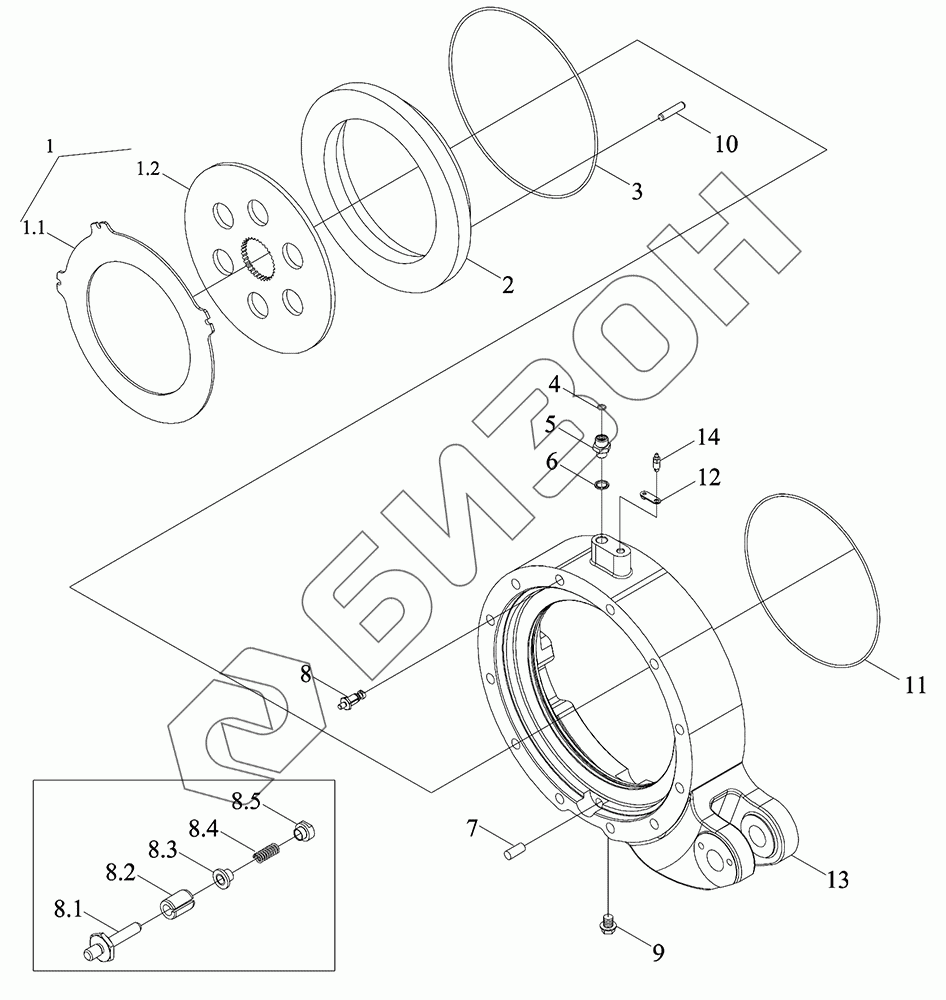

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Тормоз левый
1
1.1
1.2
2
3
4
5
6
7
8
8.1
8.2
8.3
8.4
8.5
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR2S431010000 | TR2S431010000 | Тормоз левый в сборе |
Загрузка ...
|
|
| 1 | TG4S431030011 | Перегородка фрикционной накладки |
Загрузка ...
|
|
| 1.1 | BZF0113.2-112 | Перегородки |
Загрузка ...
|
|
| 1.2 | BZF0113.2-012 | Пластинка фрикционная |
Загрузка ...
|
|
| 2 | TG4S431030002 | Поршень |
Загрузка ...
|
|
| 3 | TG1204.431-03 | Кольцо уплотнительное |
Загрузка ...
|
|
| 4 | GBT3452.1-11.8X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 5 | FT800.43.130 | Штуцер |
Загрузка ...
|
|
| 6 | JBT982-16 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 7 | GBT119.1-10m6X45-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 8 | TG4S431030019 | Пружина |
Загрузка ...
|
|
| 8.1 | TG4S431030013 | Шпилька |
Загрузка ...
|
|
| 8.2 | TG4S431030017 | Чехол упругий |
Загрузка ...
|
|
| 8.3 | TG4S431030015 | Шайба |
Загрузка ...
|
|
| 8.4 | BZF0027.1-037 | Пружина |
Загрузка ...
|
|
| 8.5 | TG4S431030014 | Болт |
Загрузка ...
|
|
| 9 | GBT2878.4-M10-PLEH-A2L-NBR | Ввёртыш |
Загрузка ...
|
|
| 10 | TR2S431010002 | Ось |
Загрузка ...
|
|
| 11 | TG1204.431-02 | Кольцо уплотнительное |
Загрузка ...
|
|
| 12 | TD950.43.5-05 | Уплотнение |
Загрузка ...
|
|
| 13 | TR2S431010001 | Корпус цилиндра |
Загрузка ...
|
|
| 14 | TD950.43.5-04 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
