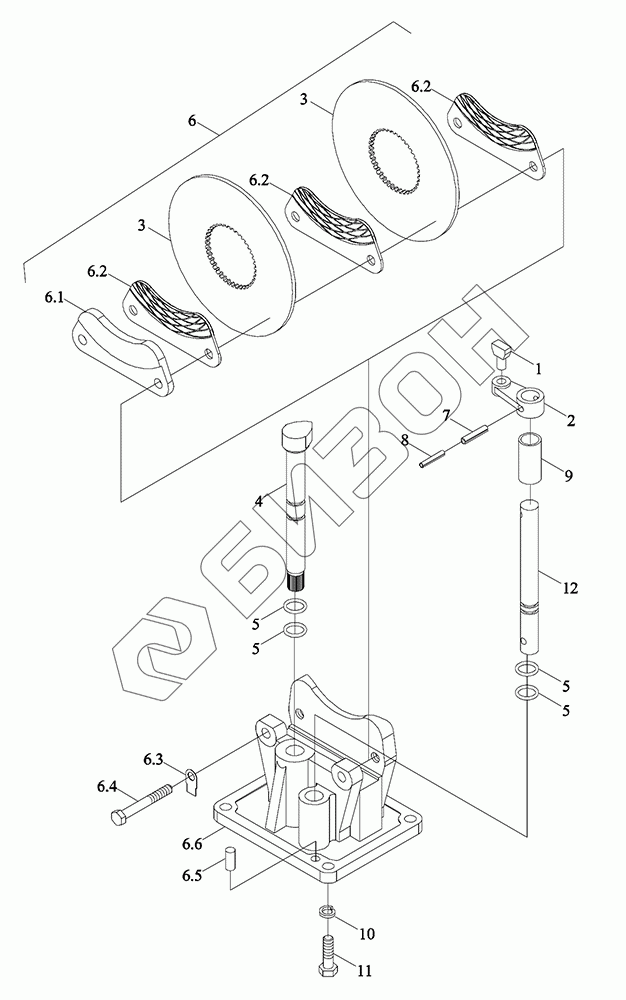

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Держатель стояночного тормоза

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
5
5
5
6
6.1
6.2
6.2
6.2
6.3
6.4
6.5
6.6
7
8
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS17434010000 TS17434010000 Держатель стояночного тормоза в сборе
Загрузка ...
1 TG1204.434-03 Блок вилки переключения
Загрузка ...
2 TG1204.434-04 Держатель
Загрузка ...
3 TG1204.434-08 Плита стальная
Загрузка ...
4 TS17434010002 Ось кулачка
Загрузка ...
5 GBT3452.1-15.0X2.65G Кольцо уплотнительное резиновое для гидропневматики
Загрузка ...
6 TS17434010003 Гнездо ручного тормоза
Загрузка ...
6.1 TG1204.434-07 Плита нажимная
Загрузка ...
6.2 TG1204.434.1 Пластина трения
Загрузка ...
6.3 GBT854-12 Кольцо прокладочное
Загрузка ...
6.4 TG1204.434-06 Болт
Загрузка ...
6.5 TG1204.434-10 Ось
Загрузка ...
6.6 TS17434010001 Гнездо ручного тормоза
Загрузка ...
7 GBT879.1-8X32 Штырь цилиндрический эластичный
Загрузка ...
8 GBT879.1-5X32 Штырь цилиндрический эластичный
Загрузка ...
9 TG1204.434-05 Футляр ограничительный
Загрузка ...
10 GBT93-12-A3L Гровер
Загрузка ...
11 GBT5783-M12X35-8.8-A3L Болт
Загрузка ...
12 TG1204.434-09 Ось вилки переключения
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
