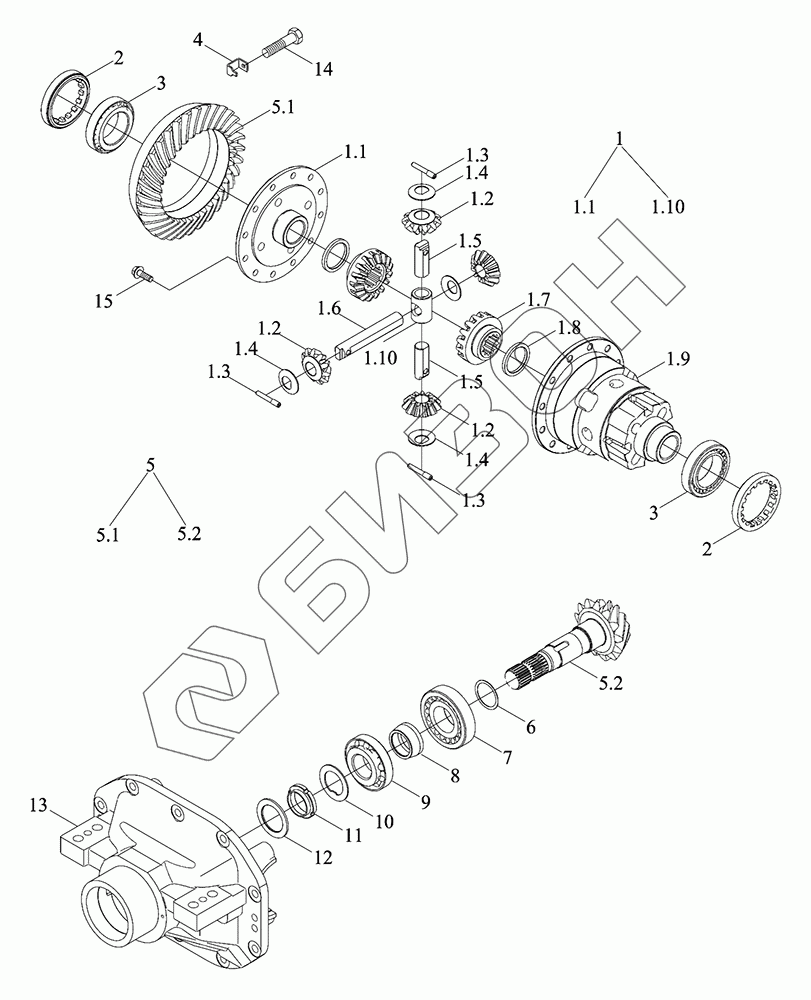

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Дифференциал, главная пара

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.2
1.2
1.3
1.3
1.3
1.4
1.4
1.4
1.5
1.5
1.6
1.7
1.8
1.9
1.10
2
2
3
3
4
5
5.1
5.2
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
TG1S311030000 TG1S311030000 Мост передний ведущий в сборе
Загрузка ...
TG1S311030002 TG1S311030002 Мост приводной
Загрузка ...
TS08311010003 TS08311010003 Редуктор главной передачи
Загрузка ...
1 TS08311010011 Механизм дифференциальный
Загрузка ...
1.1 TS08311010018 Крышка
Загрузка ...
1.2 TS08311010020 Колесо зубчатое
Загрузка ...
1.3 TS08311010038 Штифт
Загрузка ...
1.4 TS08311010022 Прокладка
Загрузка ...
1.5 TS08311010025 Вал
Загрузка ...
1.6 TS08311010024 Вал
Загрузка ...
1.7 TS08311010019 Колесо зубчатое
Загрузка ...
1.8 TS08311010021 Прокладка
Загрузка ...
1.9 TS08311010017a Корпус картера
Загрузка ...
1.10 TS08311010023 Втулка вала
Загрузка ...
2 TS08311010026 Болт
Загрузка ...
3 GBT297-32011 Подшипник
Загрузка ...
4 TS08311010027 Пластина замочная
Загрузка ...
5 TS08311010013b Колесо зубчатое
Загрузка ...
5.1 TS08311010029a Колесо зубчатое
Загрузка ...
5.2 TS08311010028a Колесо зубчатое
Загрузка ...
6 TS08311010034 Прокладка
Загрузка ...
7 GBT297-31309 Подшипник
Загрузка ...
8 TS06311010030 Кожух
Загрузка ...
9 GBT297-31308 Подшипник
Загрузка ...
10 TS08311010032a Подушка
Загрузка ...
11 TS08311010031 Болт
Загрузка ...
12 TS06311010027 Сальник
Загрузка ...
13 TS08311010012 Корпус картера
Загрузка ...
14 GBT5789-M6X12-8.8-A2L Болт с фланцем
Загрузка ...
15 TC02311170011L Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
