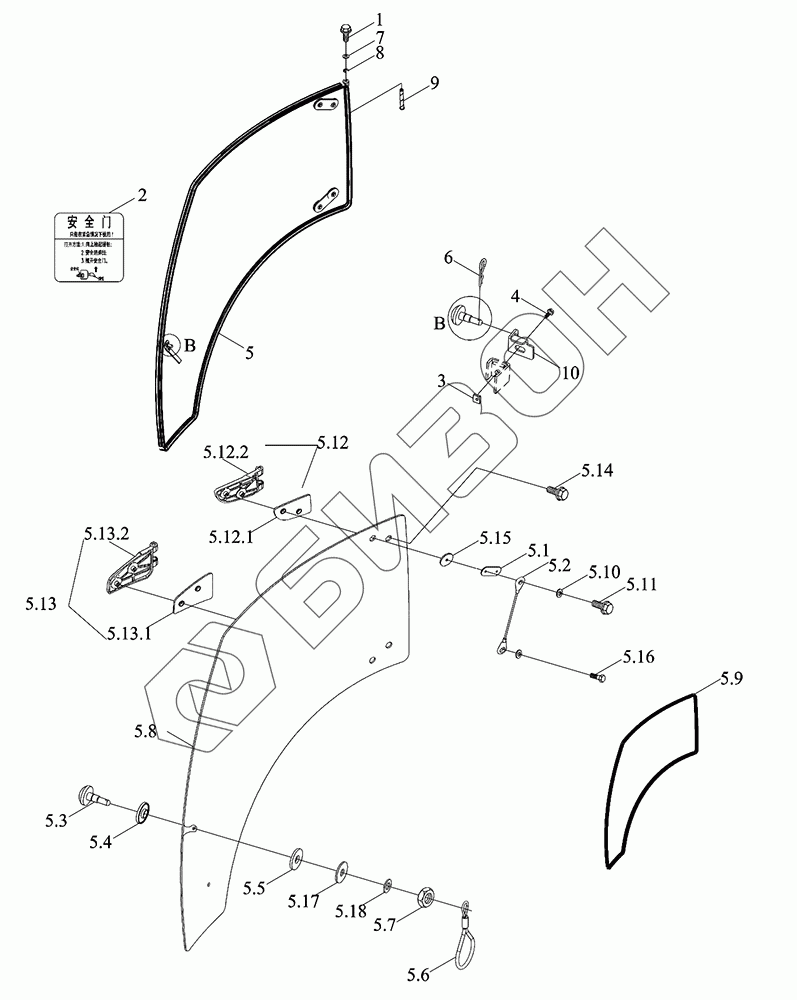

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Дверь правая
1
2
3
4
5
5.1
5.2
5.3
5.4
5.5
5.6
5.7
5.8
5.9
5.10
5.11
5.12
5.12.1
5.12.2
5.13
5.13.1
5.13.2
5.14
5.15
5.16
5.17
6
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR1S451010000K | TR1S451010000K | Кабина в сборе |
Загрузка ...
|
|
| TR2S451030011K | TR2S451030011K | Комплектующие кабины |
Загрузка ...
|
|
| TD1S451020002K | TD1S451020002K | Дверь кабинета |
Загрузка ...
|
|
| 1 | GBT16674.1-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | TD1S451020003K | Маркировка |
Загрузка ...
|
|
| 3 | TS04451013002 | Гайка-держатель |
Загрузка ...
|
|
| 4 | GBT16674.1-M12X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | TC03451024100a | Дверь кабинета |
Загрузка ...
|
|
| 5.1 | TS04451024106 | Плита монтажная |
Загрузка ...
|
|
| 5.2 | TS04451023006a | Шнур ограничительный |
Загрузка ...
|
|
| 5.3 | TD1000.451.2-08a | Болт |
Загрузка ...
|
|
| 5.4 | TD1000.451.2-06 | Прокладка резиновая |
Загрузка ...
|
|
| 5.5 | TD1000.451.2-05 | Прокладка резиновая |
Загрузка ...
|
|
| 5.6 | TE2S451010005 | Верёвка вытяжная |
Загрузка ...
|
|
| 5.7 | GBT6173-M14X1.5-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 5.8 | TC03451024101a | Стекло |
Загрузка ...
|
|
| 5.9 | TS06451013102 | Полоса уплотнительная |
Загрузка ...
|
|
| 5.10 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 5.11 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5.12 | TC03451024117 | Петля |
Загрузка ...
|
|
| 5.12.1 | TC03451024111 | Прокладка резиновая |
Загрузка ...
|
|
| 5.12.2 | TS04451044221 | Шарнир |
Загрузка ...
|
|
| 5.13 | TC03451024217a | Петля |
Загрузка ...
|
|
| 5.13.1 | TC03451024112 | Прокладка резиновая |
Загрузка ...
|
|
| 5.13.2 | TS04451044222a | Шарнир |
Загрузка ...
|
|
| 5.14 | GBT5789-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5.15 | TS04451043110 | Прокладка резиновая |
Загрузка ...
|
|
| 5.16 | GBT5783-M6X16-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 5.17 | GBT859-14 | Кольцо прокладочное |
Загрузка ...
|
|
| 6 | TD1000.451.2-03 | Шырь пружинный |
Загрузка ...
|
|
| 7 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 8 | GBT896-12-A3L | Кольцо ограничительное |
Загрузка ...
|
|
| 9 | TS06451013002a | Ось |
Загрузка ...
|
|
| 10 | TS04451024108 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
