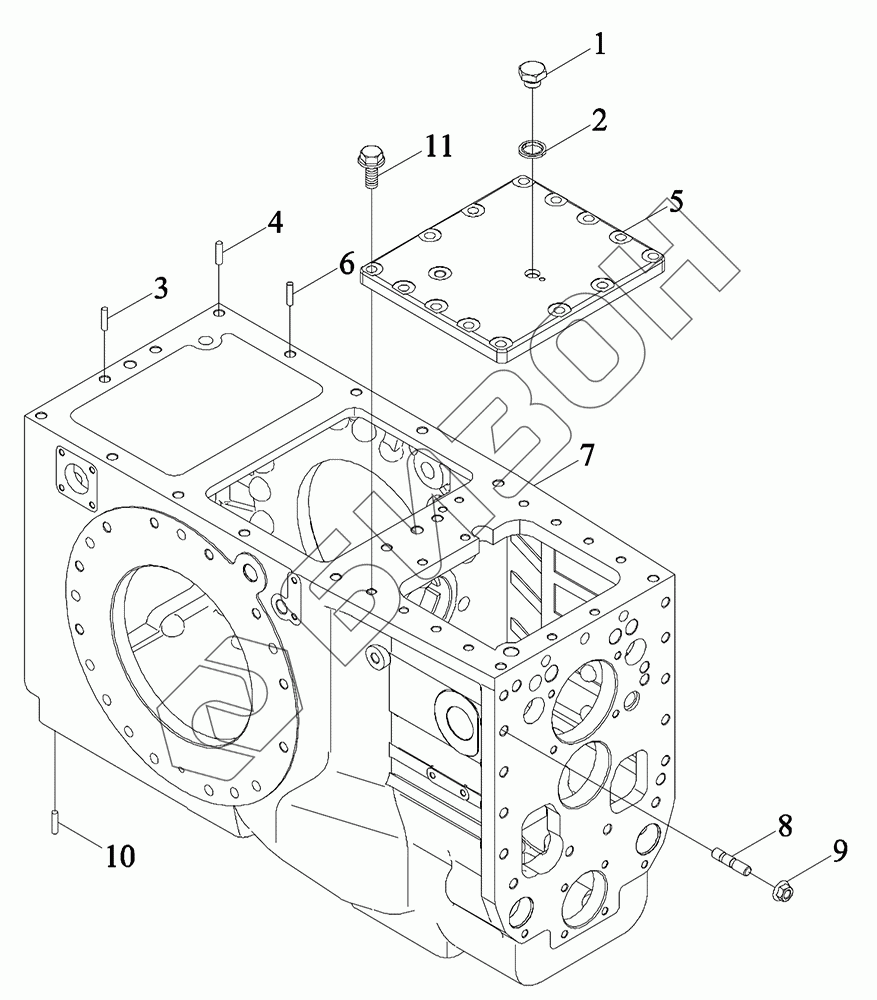

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Картер заднего моста

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
TR1S384030000 TR1S384030000 Картер заднего моста в сборе
Загрузка ...
1 Q617B16 Ввёртыш
Загрузка ...
2 JBT982-16 Шайба комбинированная уплотнительная
Загрузка ...
3 GBT119.1-16m6X35-A3L Штырь цилиндрический
Загрузка ...
4 GBT119.1-16m6X28-A3L Штырь цилиндрический
Загрузка ...
5 TR2S384070001 Крышка верхняя
Загрузка ...
6 GBT119.1-16m6X45-A3L Штырь цилиндрический
Загрузка ...
7 TS17384020001d Корпус картера
Загрузка ...
8 GBT899-AM14-M14X1.5X45-10.9-A3L Шпилька с двойной головкой
Загрузка ...
9 SPL6177.2-M14X1.5-10-F3 Гайка с фланцем
Загрузка ...
10 GBT119.1-20m6X35-A3L Штырь цилиндрический
Загрузка ...
11 GBT16674.1-M14X45-10.9-A3L Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
