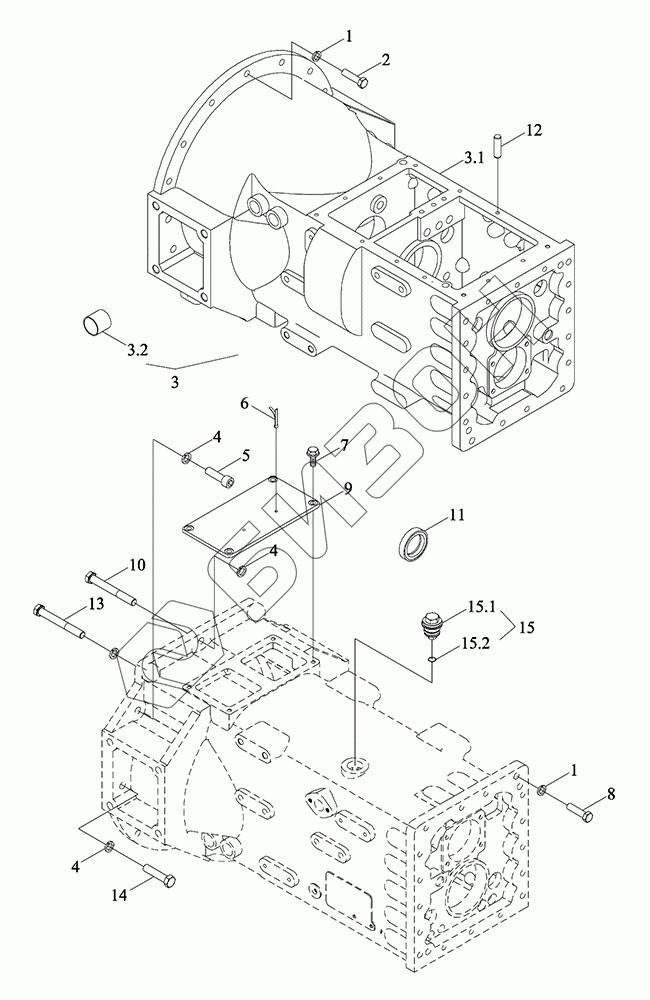

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Корпус коробки скоростей
1
1
2
3
3.1
3.2
4
4
5
6
7
8
9
10
11
12
13
14
15
15.1
15.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS17371030000 | TS17371030000 | Корпус коробки скоростей в сборе |
Загрузка ...
|
|
| 1 | GBT93-14-A3L | Гровер |
Загрузка ...
|
|
| 2 | GBT5783-M14X55-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3 | TS17371020002 | Корпус коробки скоростей |
Загрузка ...
|
|
| 3.1 | TS17371020001a | Корпус картера |
Загрузка ...
|
|
| 3.2 | TD2C371020003 | Втулка |
Загрузка ...
|
|
| 4 | GBT93-16-A3L | Гровер |
Загрузка ...
|
|
| 5 | GBT70.1-M16X55-10.9-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 6 | GBT91-5X40-A3L | Шплинт |
Загрузка ...
|
|
| 7 | GBT16674.1-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 8 | GBT5782-M14X65-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9 | TG1204.371B-05 | Крышка |
Загрузка ...
|
|
| 10 | GBT5783-M16X55-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 11 | FT300.43.141 | Сальник |
Загрузка ...
|
|
| 12 | GBT119.1-16m6X28-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 13 | GBT5782-M16X90-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 14 | GBT5783-M16X70-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 15 | TC05372020034 | Пробка масляная |
Загрузка ...
|
|
| 15.1 | TC05372020033 | Пробка масляная |
Загрузка ...
|
|
| 15.2 | TS09580010011 | Кольцо в форме О |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
