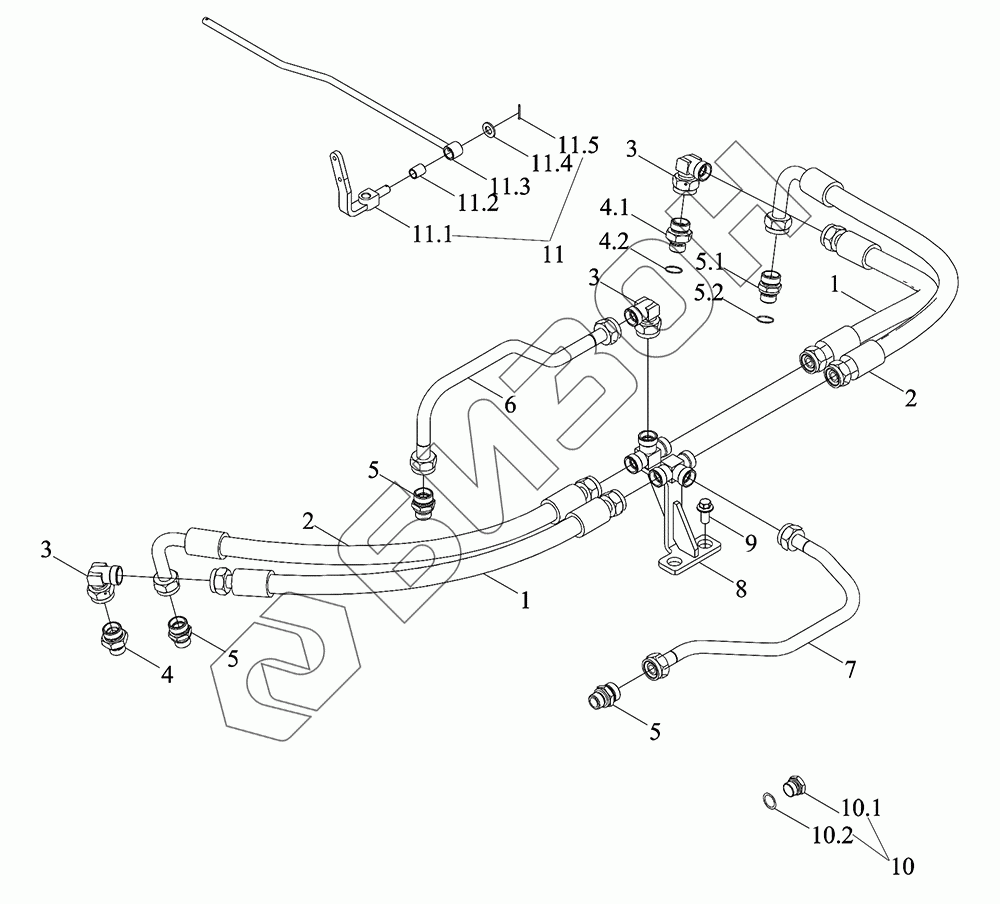

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Маслопровод
1
1
2
2
3
3
3
4
4.1
4.2
5
5
5
5.1
5.2
6
7
8
9
10
10.1
10.2
11
11.1
11.2
11.3
11.4
11.5
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR1S582010000K | TR1S582010000K | Маслопровод |
Загрузка ...
|
|
| 1 | TS17582050016 | Маслопровод |
Загрузка ...
|
|
| 2 | TS17582050015 | Маслопровод |
Загрузка ...
|
|
| 3 | GBT3754-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 4 | TS17582010008 | Штуцер соединительный |
Загрузка ...
|
|
| 4.1 | TS17582010066 | Деталь переходная |
Загрузка ...
|
|
| 4.2 | TS09580010006 | Кольцо в форме О |
Загрузка ...
|
|
| 5 | TS06582130048 | Штуцер соединительный |
Загрузка ...
|
|
| 5.1 | GBT3733-L15 | Штуцер соединительный |
Загрузка ...
|
|
| 5.2 | TS09580010006 | Кольцо в форме О |
Загрузка ...
|
|
| 6 | TR2S582020002 | Труба |
Загрузка ...
|
|
| 7 | TR2S582020003 | Труба |
Загрузка ...
|
|
| 8 | TS17582050021 | Кронштейн тройника |
Загрузка ...
|
|
| 9 | GBT16674.1-M12X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GE20D32Y.24.92.1 | Пробка винта |
Загрузка ...
|
|
| 10.1 | GE20D32Y.24.92.1-01 | Пробка винта |
Загрузка ...
|
|
| 10.2 | TS09580010008 | Кольцо уплотнительное |
Загрузка ...
|
|
| 11 | TR1S582010002K | Кривошип |
Загрузка ...
|
|
| 11.1 | TR2S582040001K | Кривошип |
Загрузка ...
|
|
| 11.2 | TG1204.552.12-04 | Втулка |
Загрузка ...
|
|
| 11.3 | TR2S582020009 | Штанга обратной связи |
Загрузка ...
|
|
| 11.4 | GBT97.1-12-A3L | Шайба плоская |
Загрузка ...
|
|
| 11.5 | GBT91-2X20-A3L | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
