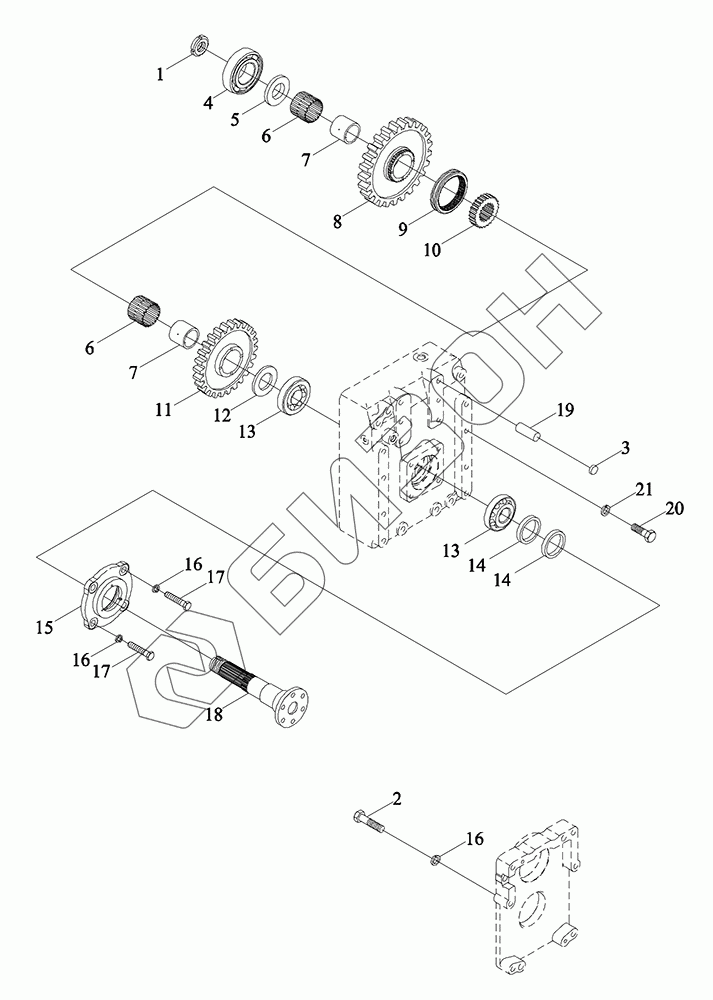

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Механизм отбора мощности 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
13
14
14
15
16
16
16
17
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS17411020000 TS17411020000 Колесо зубчатое
Загрузка ...
1 TD800.412-01 Болт
Загрузка ...
2 GBT5783-M16X80-10.9-A3L Болт с шестигранной головкой
Загрузка ...
3 Q72224 Пробка коническая
Загрузка ...
4 GBT276-6310 Шарикоподшипник радиальный
Загрузка ...
5 TG1204.411-11 Кольцо ограничительное
Загрузка ...
6 QLWZB120-K66X76X50ZW Подшипник
Загрузка ...
7 TG1204.411-10 Втулка
Загрузка ...
8 TG1204.411D-03 Колесо зубчатое
Загрузка ...
9 TC05412030004 Муфта зубчатого зацепления
Загрузка ...
10 FT800.37.119 Станина зубчатая
Загрузка ...
11 TG1204.411D-02 Колесо зубчатое
Загрузка ...
12 TG1204.411-08 Кольцо ограничительное
Загрузка ...
13 GBT297-30212 Подшипник
Загрузка ...
14 GBT9877.1-FB70X90X10D Втулка уплотнительная
Загрузка ...
15 TG1204.411G-01 Крышка
Загрузка ...
16 GBT93-16-A3L Гровер
Загрузка ...
17 GBT5783-M16X40-8.8-A3L Болт с шестигранной головкой
Загрузка ...
18 TS17411020002 Вал приводной
Загрузка ...
19 GBT119.2-20X60-A3L Штырь цилиндрический
Загрузка ...
20 GBT5783-M12X30-8.8-A3L Болт с шестигранной головкой
Загрузка ...
21 GBT93-12-A3L Гровер
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
