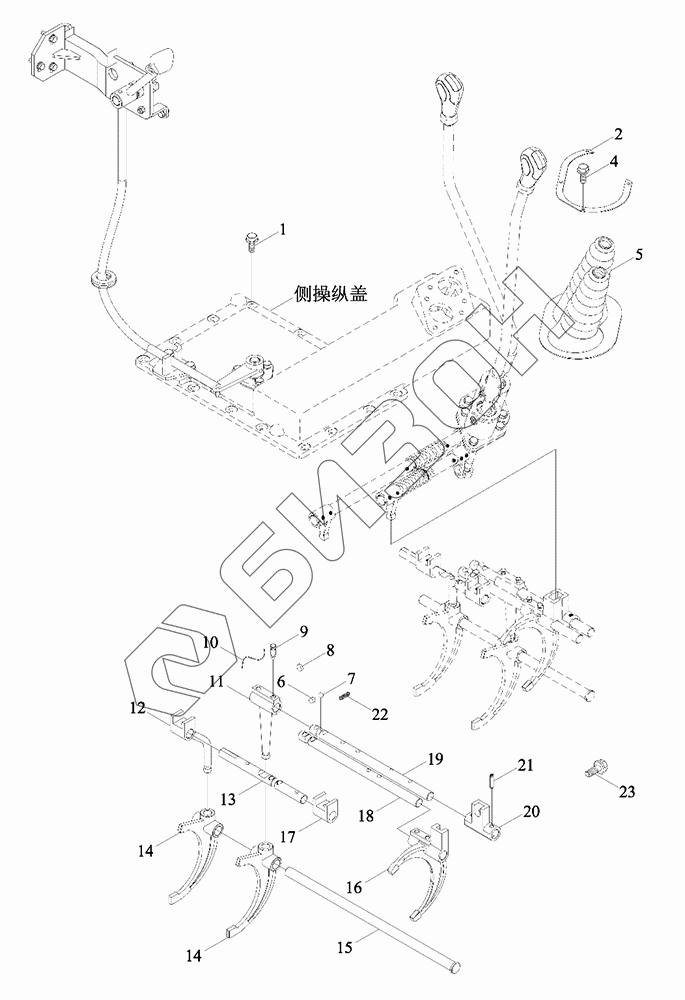

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Механизм управления КПП
1
2
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG4S373030000 | TG4S373030000 | Механизм управления КПП в сборе |
Загрузка ...
|
|
| 1 | GBT16674.1-M10X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 2 | GBT16674.1-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TG4S373020001 | Управление в сборе |
Загрузка ...
|
|
| 4 | TS17373020046 | Пластина нажимная |
Загрузка ...
|
|
| 5 | TS17373020010a | Втулка пыленепроницаемая |
Загрузка ...
|
|
| 6 | FT800.37.177 | Штырь запирающий |
Загрузка ...
|
|
| 7 | GBT308-10-G100-b | Шарик стальной |
Загрузка ...
|
|
| 8 | Q72224 | Пробка коническая |
Загрузка ...
|
|
| 9 | FT800.37.194 | Винт |
Загрузка ...
|
|
| 10 | TA800.212B-02 | Проволока стальная |
Загрузка ...
|
|
| 11 | TS17373020006 | Поводок |
Загрузка ...
|
|
| 12 | TG1204.373-04 | Поводок |
Загрузка ...
|
|
| 13 | TG1654.373D-01 | Ось вилки переключения |
Загрузка ...
|
|
| 14 | TG1204.373-08 | Вилка отводная |
Загрузка ...
|
|
| 15 | TS17373020009 | Ось вилки переключения |
Загрузка ...
|
|
| 16 | TS17373020005 | Вилка отводная |
Загрузка ...
|
|
| 17 | TG1654.373B-02 | Поводок |
Загрузка ...
|
|
| 18 | TG4S373020013 | Вал |
Загрузка ...
|
|
| 19 | TG4S373020014 | Вал |
Загрузка ...
|
|
| 20 | TG2S373010001 | Поводок |
Загрузка ...
|
|
| 21 | QLWZB140-8X32 | Палец |
Загрузка ...
|
|
| 22 | TS17383020014 | Пружина |
Загрузка ...
|
|
| 23 | GBT16674.1-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
