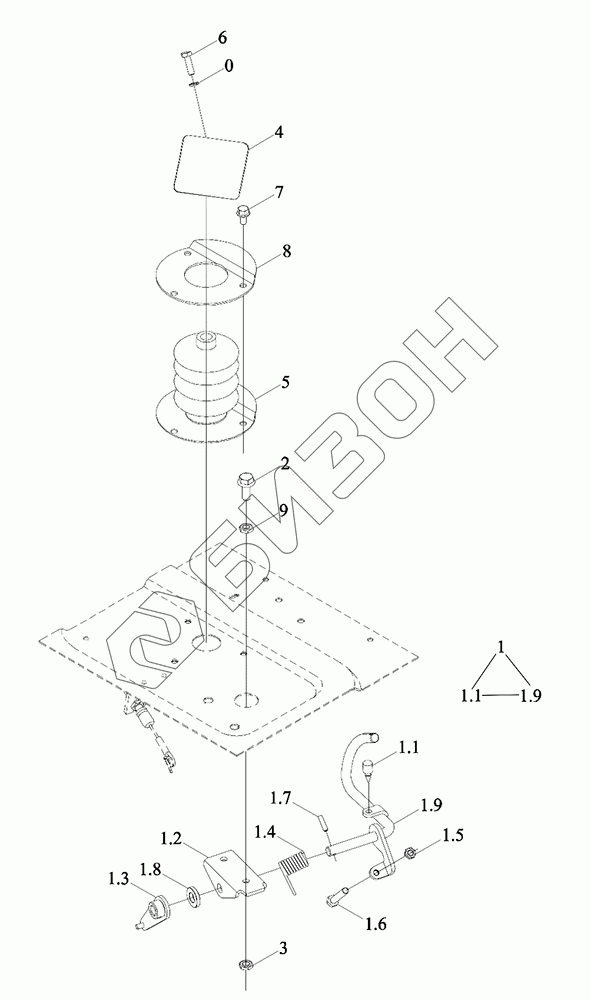

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Механизм управления ножным акселератором

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
2
3
4
5
6
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали Цена
TR2S202010000K TR2S202010000K Механизм управления ножным акселератором в сборе
Загрузка ...
1 TR2S202010001K Механизм управления ножным акселератором
Загрузка ...
1.1 FT650.20.107 Пробка резиновая
Загрузка ...
1.2 FT650.20.108 Кронштейн дроссельной заслонки
Загрузка ...
1.3 FT650.20.011 Рычаг качающийся
Загрузка ...
1.4 FT650.20.104 Пружина кручения
Загрузка ...
1.5 GBT6172.1-M8-04-A2L Гайка шестигранная тонкая
Загрузка ...
1.6 GBT5781-M8X45-4.8-A2L Болт с шестигранной головкой
Загрузка ...
1.7 GBT879.1-5X20-A0P Штырь цилиндрический эластичный
Загрузка ...
1.8 TD800.202.1-01 Шайба
Загрузка ...
1.9 TR2S202010002K Рычаг качающийся
Загрузка ...
2 GBT5789-M8X20-8.8-A2L Болт с фланцем
Загрузка ...
3 GBT6172.1-M8-04-A2L Гайка шестигранная тонкая
Загрузка ...
4 TS06202010002 Подножка
Загрузка ...
5 TS06202010001a Уплотнение
Загрузка ...
6 GBT5783-M6X20-8.8-A2L Болт
Загрузка ...
7 GBT5789-M6X12-8.8-A2L Болт с фланцем
Загрузка ...
8 TD1S202010001 Плита нажимная
Загрузка ...
9 GBT93-6-A3L Гровер
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
