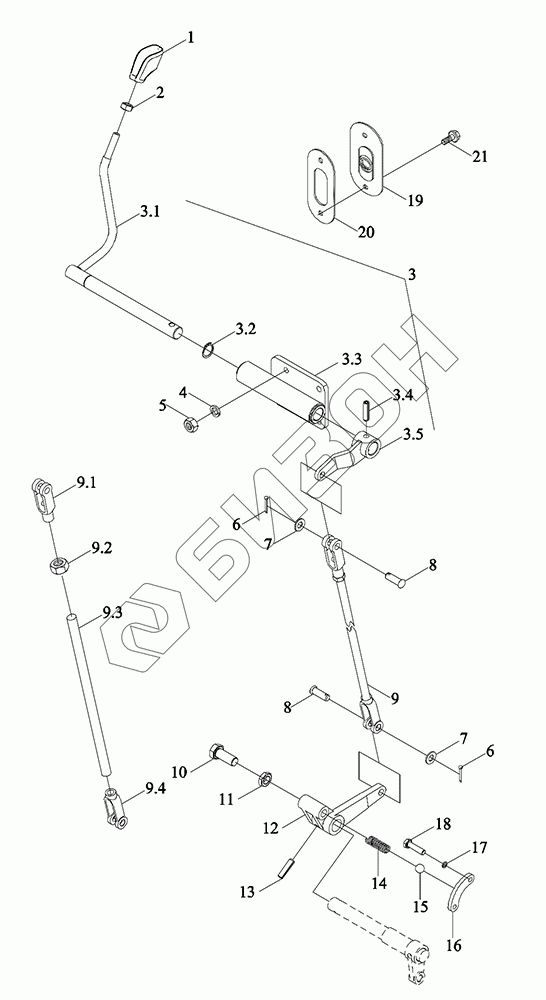

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Механизм управления раздаточной коробкой

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3.1
3.2
3.3
3.4
3.5
4
5
6
6
7
7
8
8
9
9.1
9.2
9.3
9.4
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS17423030000 TS17423030000 Механизм управления раздаточной коробкой в сборе
Загрузка ...
1 TS04423020001K Ручка управления
Загрузка ...
2 GBT6172.1-M10-04-A3L Гайка шестигранная тонкая
Загрузка ...
3 TS17423010007 Кронштейн
Загрузка ...
3.1 TS06423010001 Рычаг управления
Загрузка ...
3.2 GBT894.1-20 Кольцо стопорное
Загрузка ...
3.3 TS06423010008 Кронштейн
Загрузка ...
3.4 QLWZB140-8X32 Палец
Загрузка ...
3.5 TS17423010003 Рычаг качающийся
Загрузка ...
4 GBT93-8-A3L Гровер
Загрузка ...
5 GBT6170-M8-8-A2L Гайка
Загрузка ...
6 GBT91-3.2X20-A3L Шплинт
Загрузка ...
7 GBT97.1-10-A3L Шайба плоская
Загрузка ...
8 GBT882-B10X30-A3L Ось
Загрузка ...
9 TS17423030001 Тяга
Загрузка ...
9.1 FT300.43.108 Вилка передняя
Загрузка ...
9.2 GBT6170-M10-8-A3L Гайка
Загрузка ...
9.3 TS17423030002 Тяга рычага
Загрузка ...
9.4 FT300.43.110 Вилка задняя
Загрузка ...
10 GBT5786-M14X1.5X30-8.8-A3L Болт с шестигранной головкой
Загрузка ...
11 GBT6173-M14X1.5-05-A3L Гайка шестигранная тонкая
Загрузка ...
12 TS17423010001 Шейка опорная
Загрузка ...
13 QLWZB140-8X32 Палец
Загрузка ...
14 FT65.38.165a Пружина
Загрузка ...
15 GBT308-12-G40-b Шарик стальной
Загрузка ...
16 TG1204.435-05 Пластина
Загрузка ...
17 GBT93-6-A3L Гровер
Загрузка ...
18 GBT5783-M6X16-8.8-A2L Болт с шестигранной головкой
Загрузка ...
19 TS06423010014 Уплотнение
Загрузка ...
20 TS06423010015 Пластина нажимная
Загрузка ...
21 GBT16674.1-M6X16-8.8-A2L Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
