Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Монтажный блок топливного бака 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8

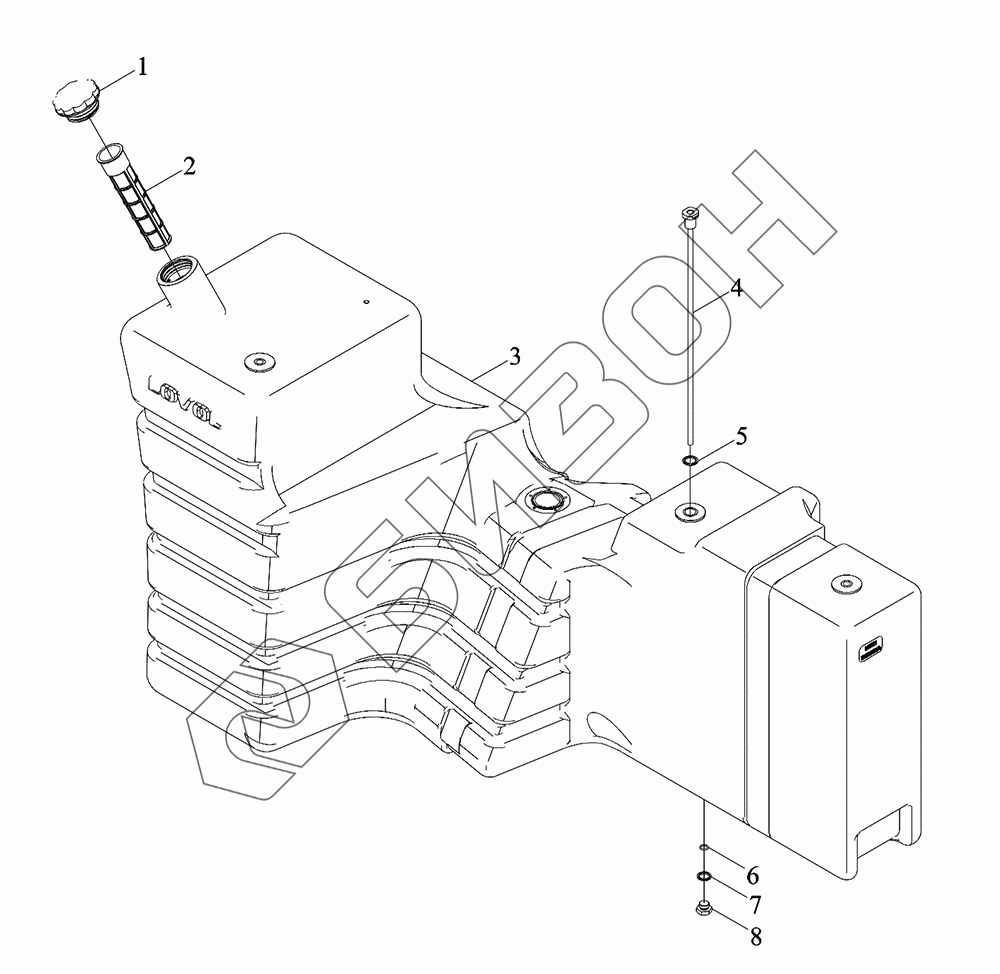

Позиция на иллюстрации Заводской номер детали Название детали Цена
TR1S501010000K TR1S501010000K Монтажный блок топливного бака в сборе
Загрузка ...
TS08501010007b TS08501010007b Маслобак
Загрузка ...
1 BZF0085-002 Крышка маслобака
Загрузка ...
2 TF1004.501.1-02 Сетка фильтровальная
Загрузка ...
3 TS08501010008b Корпус картера
Загрузка ...
4 TS06501050005a Труба
Загрузка ...
5 JBT982-22 Шайба комбинированная уплотнительная
Загрузка ...
6 TS09580010005 Кольцо в форме О
Загрузка ...
7 JBT982-20 Шайба комбинированная уплотнительная
Загрузка ...
8 Q617B20 Ввёртыш
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
