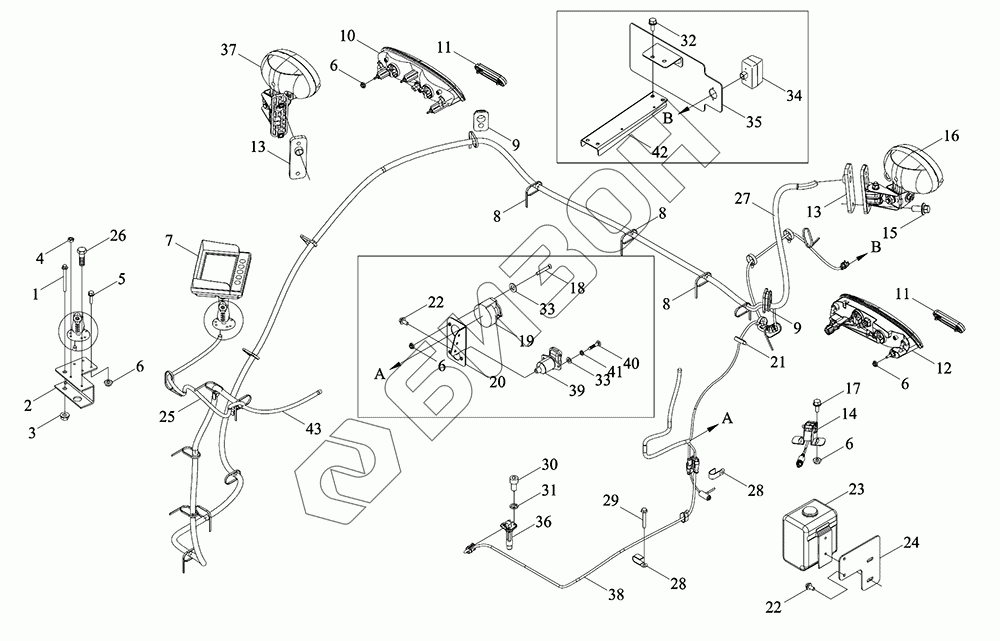

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Монтажный блок жгута провода заднего освещения
1
2
3
4
5
6
6
6
6
7
8
8
8
9
9
10
11
11
12
13
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R484020000K | TM6R484020000K | Монтажный блок жгута провода заднего освещения в сборе |
Загрузка ...
|
|
| 1 | GBT5789-M8X80-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | TD2S489020006 | Кронштейн |
Загрузка ...
|
|
| 3 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 4 | GBT6170-M6-8-A2L | Гайка |
Загрузка ...
|
|
| 5 | GBT5789-M5X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GBT6177.1-M5-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 7 | CR3E811020002 | Дисплей |
Загрузка ...
|
|
| 8 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 9 | TS04486010010 | Уплотнение |
Загрузка ...
|
|
| 10 | TS06484020002K | Фонарь задний |
Загрузка ...
|
|
| 11 | TS06484010005 | Отражатель |
Загрузка ...
|
|
| 12 | TS06484020001K | Фонарь задний |
Загрузка ...
|
|
| 13 | TS06484010015 | Прокладка |
Загрузка ...
|
|
| 14 | BZF0077-003 | Камера |
Загрузка ...
|
|
| 15 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 16 | TR2S484060002 | Плита |
Загрузка ...
|
|
| 17 | GBT5789-M5X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 18 | GBT819.1-M5X35-4.8-A2L | Винт с потайной головкой и поперечной канавкой |
Загрузка ...
|
|
| 19 | TD900.484.2 | Розетка |
Загрузка ...
|
|
| 20 | TM5X484040001K | Пластинка крепёжная |
Загрузка ...
|
|
| 21 | 3203505D9-L | Держатель |
Загрузка ...
|
|
| 22 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 23 | TS06484010011 | Мойка |
Загрузка ...
|
|
| 24 | TM5X484050005K | Плита монтажная |
Загрузка ...
|
|
| 25 | TD2S489010001 | Линия питания |
Загрузка ...
|
|
| 26 | GBT5783-M6X20-8.8-A2L | Болт |
Загрузка ...
|
|
| 27 | TD2S489020005 | Линия обратной связи |
Загрузка ...
|
|
| 28 | FT65.48.095 | Скоба зажимная |
Загрузка ...
|
|
| 29 | GBT5789-M8X55-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 30 | GBT70.1-M8X16-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 31 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 32 | GBT5789-M10X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 33 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 34 | TA700.484A.2.1 | Фонарь номерной |
Загрузка ...
|
|
| 35 | TC05484150001K | Кронштейн |
Загрузка ...
|
|
| 36 | TH04484010003 | Датчик |
Загрузка ...
|
|
| 37 | TR2S484060003 | Освещение заднее |
Загрузка ...
|
|
| 38 | TR2S484020001K | Линия перехода |
Загрузка ...
|
|
| 39 | BZF0076-003 | Розетка |
Загрузка ...
|
|
| 40 | GBT818-M5X12-4.8-A2L | Винт |
Загрузка ...
|
|
| 41 | GBT93-5-A3L | Гровер |
Загрузка ...
|
|
| 42 | TM6R484010002K | Кронштейн |
Загрузка ...
|
|
| 43 | TC05481320002 | Линия перехода |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
