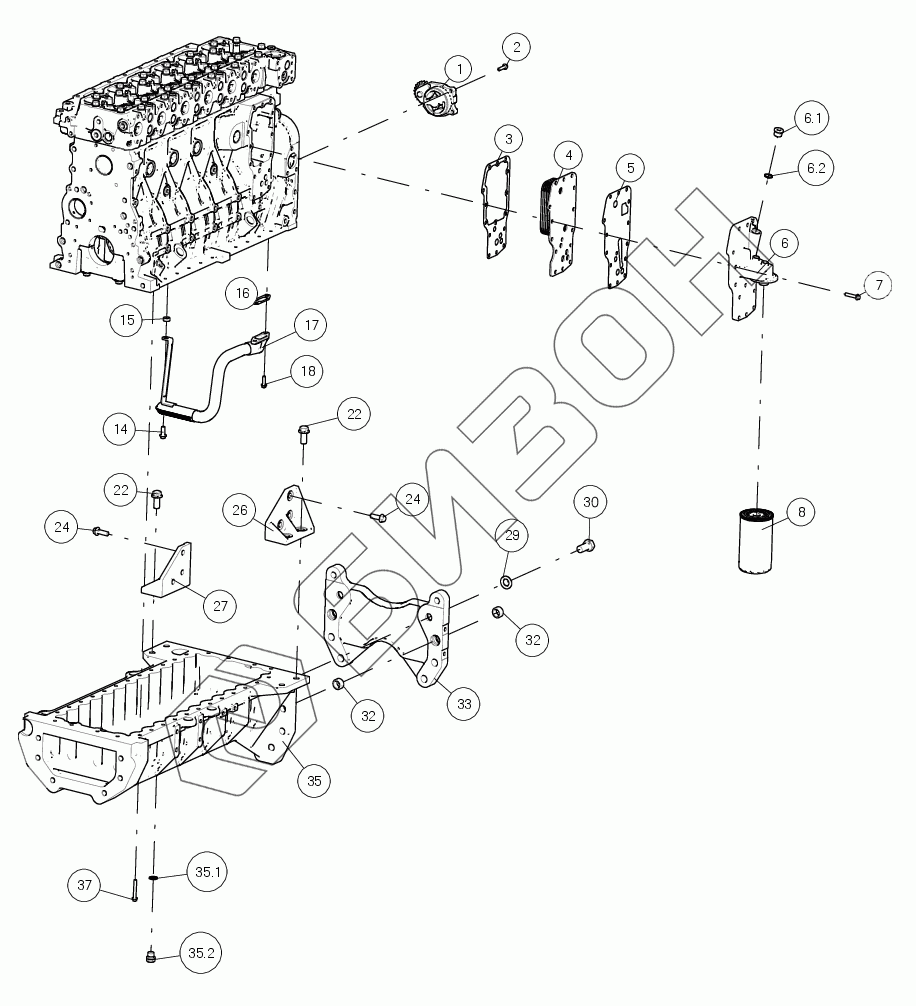

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Насос масляный
1
2
3
4
5
6
6.1
6.2
7
8
14
15
16
17
18
22
22
24
26
27
29
30
32
32
33
35
35.1
35.2
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| S00005435 | S00005435 | Фильтроэлемент |
Загрузка ...
|
|
| 1 | S00014802 | Насос масляный |
Загрузка ...
|
|
| 2 | B00004991 | Болт с фланцем |
Загрузка ...
|
|
| 3 | S00004864 | Подушка |
Загрузка ...
|
|
| 4 | S00003085 | Сердечник охладителя |
Загрузка ...
|
|
| 5 | S00004865 | Подушка |
Загрузка ...
|
|
| 6 | S00004867 | Крышка |
Загрузка ...
|
|
| 6.1 | S00004918 | Пробка резьбовая |
Загрузка ...
|
|
| 6.2 | S00004986 | Кольцо в форме О |
Загрузка ...
|
|
| 7 | B00004449 | Болт с фланцем |
Загрузка ...
|
|
| 8 | S00012368 | Фильтр |
Загрузка ...
|
|
| 14 | B00004880 | Болт с фланцем |
Загрузка ...
|
|
| 15 | S00013393 | Колодки |
Загрузка ...
|
|
| 16 | S00005011 | Подушка |
Загрузка ...
|
|
| 17 | S00026710 | Труба масловсасывающая |
Загрузка ...
|
|
| 18 | B00004885 | Болт с фланцем |
Загрузка ...
|
|
| 22 | B00002097 | Болт с фланцем |
Загрузка ...
|
|
| 24 | B00002054 | Болт с фланцем |
Загрузка ...
|
|
| 26 | S00031080 | Упор |
Загрузка ...
|
|
| 27 | S00031081 | Кронштейн |
Загрузка ...
|
|
| 29 | B00005643 | Кольцо прокладочное |
Загрузка ...
|
|
| 30 | B00000579 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 32 | S00024994 | Штифт направляющий |
Загрузка ...
|
|
| 33 | S00031750 | Площадка переходная |
Загрузка ...
|
|
| 35 | S00031078 | Картер масляный |
Загрузка ...
|
|
| 35.1 | B00001549 | Кольцо прокладочное |
Загрузка ...
|
|
| 35.2 | B00001728 | Ввёртыш |
Загрузка ...
|
|
| 37 | B00002154 | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
