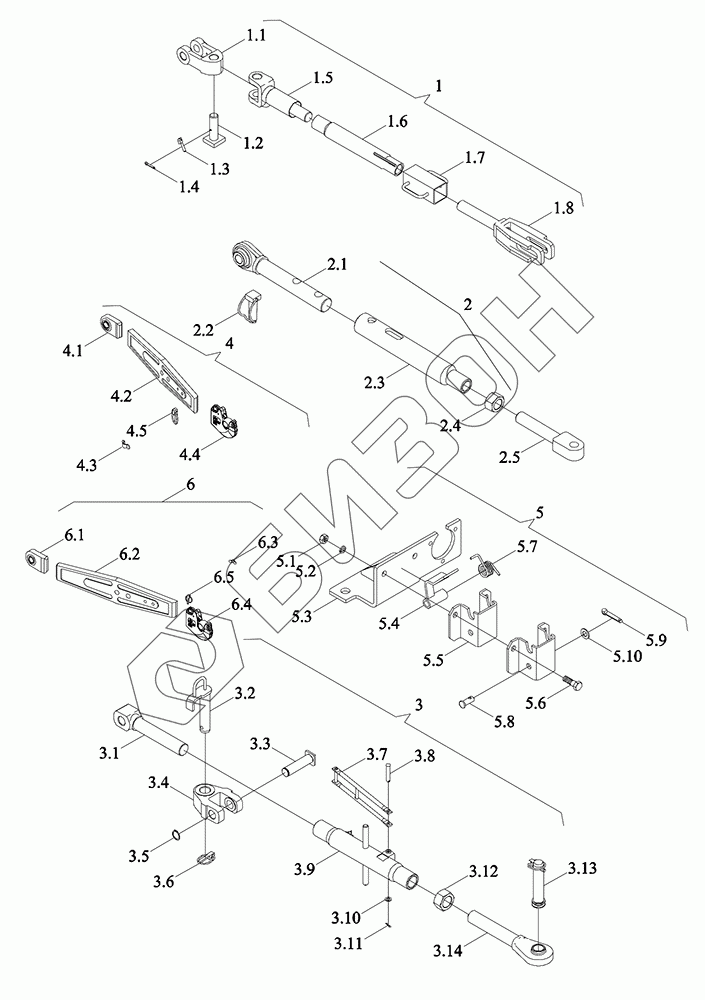

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Навеска 2
1
1.2
1.3
1.4
2
2.2
3
3.2
3.3
3.5
3.6
3.8
3.10
3.11
3.13
4
4.5
6
6.5
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG4S561090000 | TG4S561090000 | Подвеска |
Загрузка ...
|
|
| 1 | TS17561010010a | Рычаг подъемный |
Загрузка ...
|
|
| 1.2 | TG1654.56B.4.3-01a | Штифт соединительный |
Загрузка ...
|
|
| 1.3 | TR2P561010017 | Ось |
Загрузка ...
|
|
| 1.4 | GBT91-4X28-A3L | Шплинт |
Загрузка ...
|
|
| 2 | TG4S561090005 | Рычаг ограничительный |
Загрузка ...
|
|
| 2.2 | TG4S561090008 | Штырь запирающий |
Загрузка ...
|
|
| 3 | TR2P561010031 | Тяга верхняя |
Загрузка ...
|
|
| 3.2 | TR2P561010030 | Штифт соединительный |
Загрузка ...
|
|
| 3.3 | TP7C561011021 | Ось штыря |
Загрузка ...
|
|
| 3.5 | GBT894.2-28 | Кольцо стопорное |
Загрузка ...
|
|
| 3.6 | TG1204.56F.1.5 | Штырь запирающий |
Загрузка ...
|
|
| 3.8 | GBT882-B10X60 | Ось |
Загрузка ...
|
|
| 3.10 | GBT97.1-10-A0P | Шайба плоская |
Загрузка ...
|
|
| 3.11 | GBT91-3.2X16-A0P | Шплинт |
Загрузка ...
|
|
| 3.13 | TG1204.56B.1.2-01 | Штырь |
Загрузка ...
|
|
| 4 | TG4S561090001 | Тяга нижняя |
Загрузка ...
|
|
| 4.5 | TG1204.56F.1.5 | Штырь запирающий |
Загрузка ...
|
|
| 6 | TG4S561090002 | Тяга нижняя |
Загрузка ...
|
|
| 6.5 | TG1204.56F.1.5 | Штырь запирающий |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
