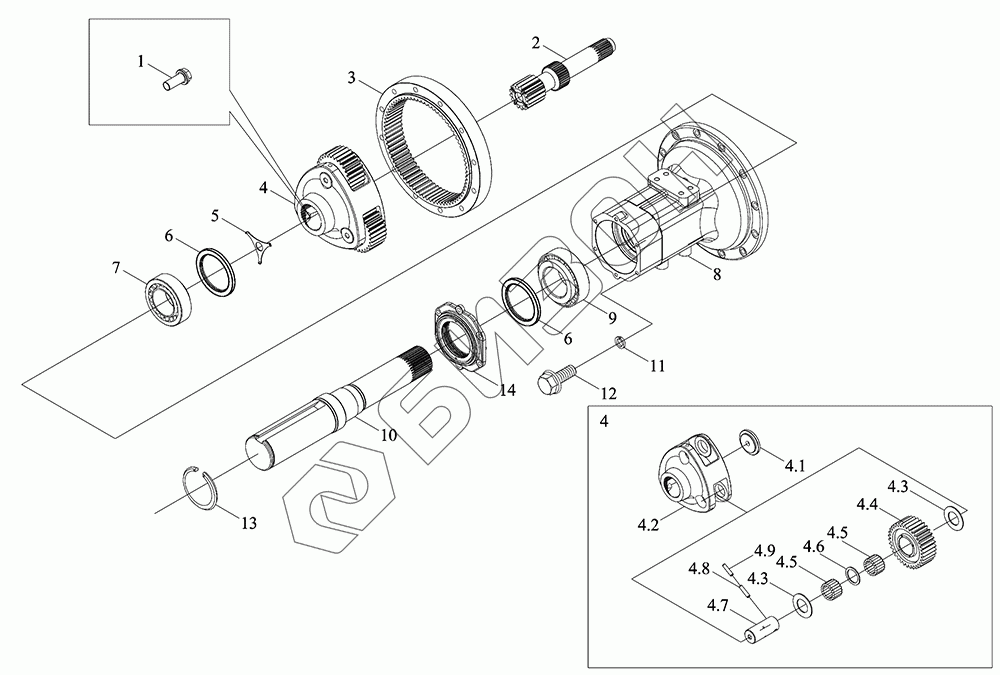

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Передача бортовая
1
2
3
4
4
4.1
4.2
4.3
4.3
4.4
4.5
4.5
4.6
4.7
4.8
4.9
5
6
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR1S391010000K | TR1S391010000K | Передача бортовая |
Загрузка ...
|
|
| 1 | FT800.39.105a | Болт |
Загрузка ...
|
|
| 2 | TS17391030006 | Полуось |
Загрузка ...
|
|
| 3 | TS17391030010 | Обод |
Загрузка ...
|
|
| 4 | TS17391030001 | Водило планетарное |
Загрузка ...
|
|
| 4.1 | TF1004.391.1-03a | Плита нажимная |
Загрузка ...
|
|
| 4.2 | TS17391030002 | Водило планетарное |
Загрузка ...
|
|
| 4.3 | TS17391030008 | Кольцо проставочное |
Загрузка ...
|
|
| 4.4 | TS17391030003 | Колесо зубчатое |
Загрузка ...
|
|
| 4.5 | TS08391010010 | Игла роликовая |
Загрузка ...
|
|
| 4.6 | TS17391030005 | Кольцо проставочное |
Загрузка ...
|
|
| 4.7 | TS17391030009 | Вал |
Загрузка ...
|
|
| 4.8 | GBT879.1-12X50 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 4.9 | GBT879.1-8X50 | Штырь эластичный цилиндрический |
Загрузка ...
|
|
| 5 | TF1004.391-05a | Пластина замочная |
Загрузка ...
|
|
| 6 | GBT9877.1-FB120X160X12D | Уплотнение |
Загрузка ...
|
|
| 7 | GBT297-33218 | Подшипники конические роликовые |
Загрузка ...
|
|
| 8 | TS17391030007 | Корпус картера |
Загрузка ...
|
|
| 9 | GBT297-33220 | Подшипники конические роликовые |
Загрузка ...
|
|
| 10 | TR1S391010001K | Вал приводной |
Загрузка ...
|
|
| 11 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 12 | GBT5783-M12X30-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 13 | TG1204.391-11 | Кольцо ограничительное |
Загрузка ...
|
|
| 14 | TC05391030015 | Крышка |
Загрузка ...
|
