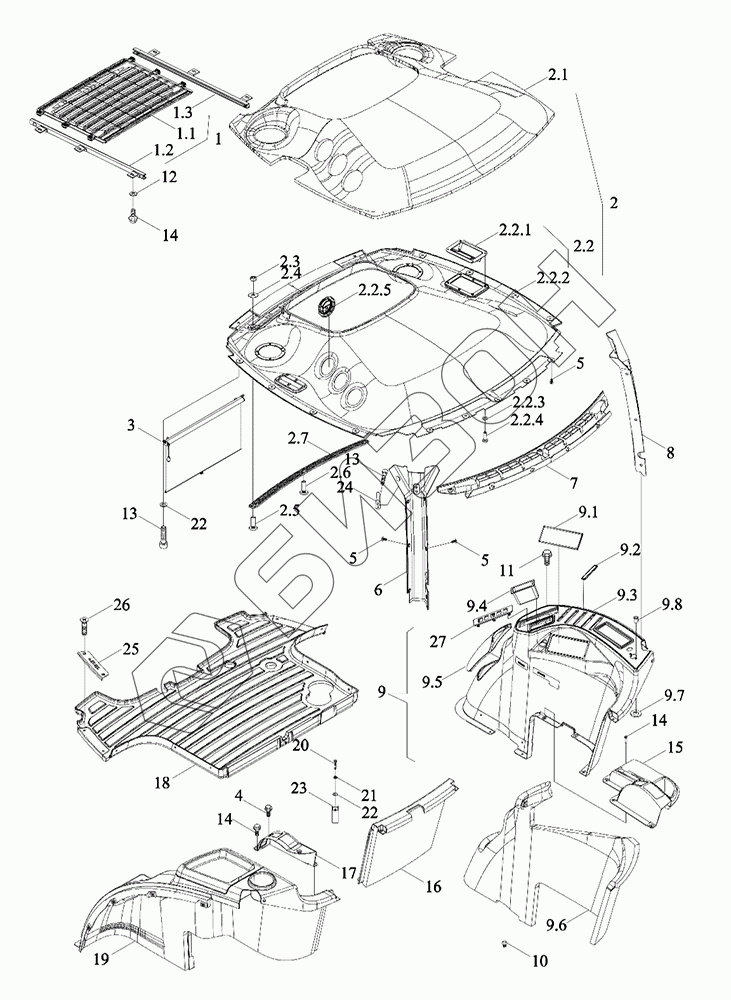

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Внутренний молдинг
1
1.1
1.2
1.3
2
2.1
2.2
2.2.1
2.2.2
2.2.3
2.2.4
2.2.5
2.3
2.4
2.5
2.6
2.7
3
4
5
5
5
6
7
8
9
9.1
9.2
9.3
9.4
9.5
9.6
9.7
9.8
10
11
12
13
13
14
14
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM6R453020000K | TM6R453020000K | Внутренний молдинг в сборе |
Загрузка ...
|
|
| 1 | TS06453017001 | Плита |
Загрузка ...
|
|
| 1.1 | TS06453017000 | Козырек солнцезащитный |
Загрузка ...
|
|
| 1.2 | TS06453015700 | Направляющая |
Загрузка ...
|
|
| 1.3 | TS06453015800 | Направляющая |
Загрузка ...
|
|
| 2 | TM5D453011000K | Молдинг внутренний верхний |
Загрузка ...
|
|
| 2.1 | TM5D453011001K | Звукопоглощающий хлопок |
Загрузка ...
|
|
| 2.2 | TN1S453020007 | Молдинг внутренний верхний |
Загрузка ...
|
|
| 2.2.1 | TS06453011005 | Плита монтажная |
Загрузка ...
|
|
| 2.2.2 | TN1S453020008 | Молдинг внутренний верхний |
Загрузка ...
|
|
| 2.2.3 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 2.2.4 | GBT818-M5X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 2.2.5 | GE401Y.33.2.1-03 | Выход воздуха |
Загрузка ...
|
|
| 2.3 | GBT6170-M5-8-A2L | Гайка |
Загрузка ...
|
|
| 2.4 | GBT96.1-5-A3L | Шайба большая |
Загрузка ...
|
|
| 2.5 | GBT818-M5X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 2.6 | GBT818-M6X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 2.7 | TS06453011002 | Дефлектор обдува |
Загрузка ...
|
|
| 3 | TN1S453030005 | Козырек солнцезащитный |
Загрузка ...
|
|
| 4 | GBT5789-M6X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | Q69208 | Клипса |
Загрузка ...
|
|
| 6 | TS17453010003a | Корпус |
Загрузка ...
|
|
| 7 | TS06453016000 | Дефлектор |
Загрузка ...
|
|
| 8 | TS17453010002a | Корпус |
Загрузка ...
|
|
| 9 | TM5D453013200K | Отделка внутренняя |
Загрузка ...
|
|
| 9.1 | TS17453030001 | Заглушка |
Загрузка ...
|
|
| 9.2 | TS06453120005 | Заглушка |
Загрузка ...
|
|
| 9.3 | TM5D453013202K | Отделка внутренняя |
Загрузка ...
|
|
| 9.4 | TS06453120003 | Ящик для хранения |
Загрузка ...
|
|
| 9.5 | TS06453120002 | Крышка |
Загрузка ...
|
|
| 9.6 | TM5D453013201K | Звукопоглощающий хлопок |
Загрузка ...
|
|
| 9.7 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 9.8 | GBT17880.1-M5X12 | Гайка |
Загрузка ...
|
|
| 10 | TS04451010030 | Заглушка |
Загрузка ...
|
|
| 11 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 13 | GBT70.1-M6X16-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 14 | GBT5789-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 15 | TS12453020002 | Кожух - обтекатель |
Загрузка ...
|
|
| 16 | TM6W453050006 | Пряжка внутренняя |
Загрузка ...
|
|
| 17 | TS06453013701 | Кожух - обтекатель |
Загрузка ...
|
|
| 18 | TM6R453020001K | Ковры |
Загрузка ...
|
|
| 19 | TM6R453020002K | Внутренняя отделка |
Загрузка ...
|
|
| 20 | GBT818-M6X20-4.8-A2L | Винт |
Загрузка ...
|
|
| 21 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 22 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 23 | TS06453013703 | Плита монтажная |
Загрузка ...
|
|
| 24 | BZF0045-001 | Крючки для одежды |
Загрузка ...
|
|
| 25 | TS06453014000 | Плита нажимная |
Загрузка ...
|
|
| 26 | GBT819.2-M6X25-A2-70 | Винт с потайной головкой с поперечной канавкой |
Загрузка ...
|
|
| 27 | TM7R453010001 | Плита монтажная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
