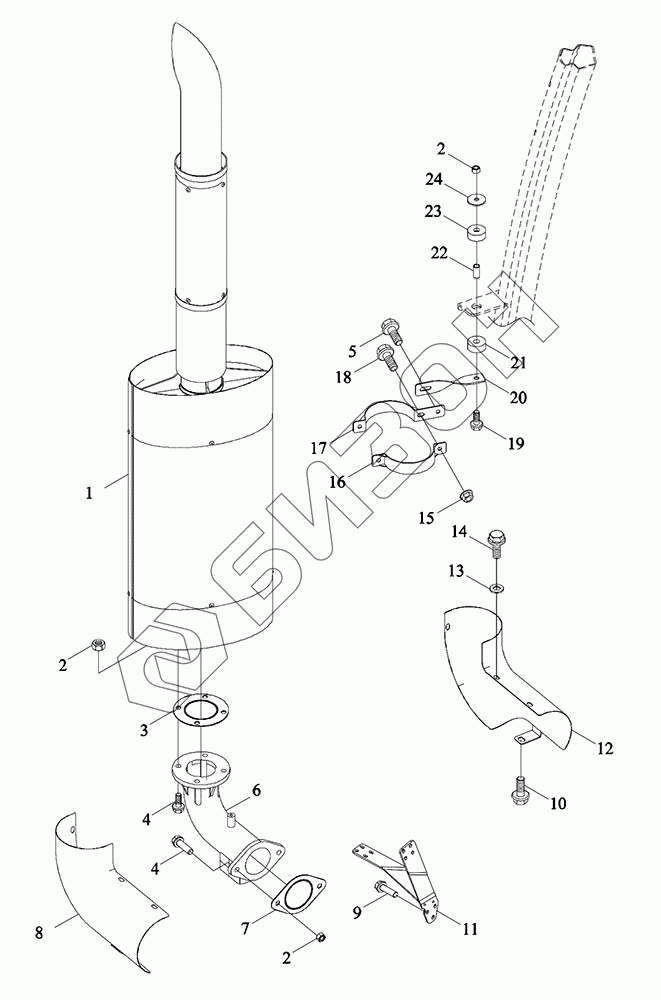

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Выхлопная система в сборе
1
2
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TG4S220010000 | TG4S220010000 | Система выхлопная в сборе |
Загрузка ...
|
|
| 1 | TG4S220010001 | Глушитель |
Загрузка ...
|
|
| 2 | SPL6175PT-M10X1.5-10F3 | Болт |
Загрузка ...
|
|
| 3 | TG1204.22A.1 | Прокладка |
Загрузка ...
|
|
| 4 | GBT5789-M10X35-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 5 | GBT5789-M8X16-10.9-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TC05220090006 | Угольник выхлопной |
Загрузка ...
|
|
| 7 | TC05220010014 | Прокладка |
Загрузка ...
|
|
| 8 | TH02220010014a | Решётка защитная |
Загрузка ...
|
|
| 9 | GBT5789-M12X30-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT5789-M10X25-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 11 | TG4S220010002 | Кронштейн |
Загрузка ...
|
|
| 12 | TH02220010010 | Решётка защитная |
Загрузка ...
|
|
| 13 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 14 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 15 | GBT6177.1-M8-10-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 16 | TD2S220010006 | Хомутик |
Загрузка ...
|
|
| 17 | TD2S220010007 | Струбцина |
Загрузка ...
|
|
| 18 | GBT5789-M8X20-10.9-A2L | Болт с фланцем |
Загрузка ...
|
|
| 19 | GBT5789-M10X50-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 20 | TS08220060001 | Тяга рычага |
Загрузка ...
|
|
| 21 | TA700.131-01 | Прокладки резиновые |
Загрузка ...
|
|
| 22 | TA700.131-02 | Патрубок |
Загрузка ...
|
|
| 23 | TD800.131-11 | Прокладки резиновые |
Загрузка ...
|
|
| 24 | FT650.13.116 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
