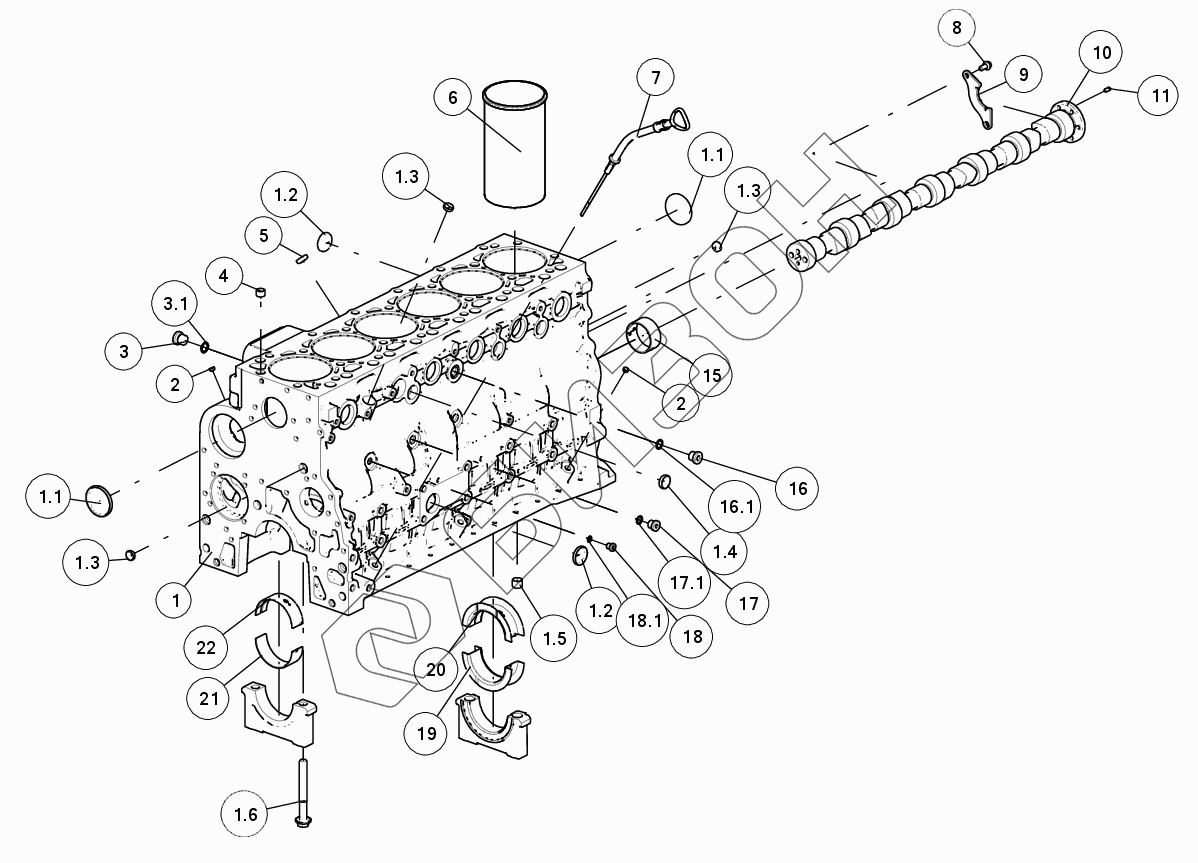

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Блок двигателя, распредвал
1
1.1
1.1
1.2
1.2
1.3
1.3
1.3
1.4
1.5
1.6
2
2
3
3.1
4
5
6
7
8
9
10
11
15
16
16.1
17
17.1
18
18.1
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| SC7H160G2-H6080 | SC7H160G2-H6080 | Двигатель в сборе |
Загрузка ...
|
|
| TR1S100030000K | TR1S100030000K | Двигатель в сборе |
Загрузка ...
|
|
| 1 | S00000944 | Блоr цилиндров |
Загрузка ...
|
|
| 1.1 | S00066666 | Заглушка |
Загрузка ...
|
|
| 1.2 | D04-167-01A | Заглушка |
Загрузка ...
|
|
| 1.3 | S00003875 | Заглушка |
Загрузка ...
|
|
| 1.4 | D04-308-01 | Заглушка |
Загрузка ...
|
|
| 1.5 | D02A-322-40 | Втулка |
Загрузка ...
|
|
| 1.6 | S00003466 | Болт |
Загрузка ...
|
|
| 2 | S00018740 | Заглушка |
Загрузка ...
|
|
| 3 | S00004822 | Ввёртыш |
Загрузка ...
|
|
| 3.1 | S00004824 | Кольцо уплотнительное |
Загрузка ...
|
|
| 4 | S00000950 | Штифт направляющий |
Загрузка ...
|
|
| 5 | D02A-127-01 | Заглушка |
Загрузка ...
|
|
| 6 | S00001197 | Гильза |
Загрузка ...
|
|
| 6.1 | S00008938 | Рубашка цилидра |
Загрузка ...
|
|
| 6.2 | S00008939 | Рубашка цилидра |
Загрузка ...
|
|
| 7 | S00026742 | Трубка маслоизмерителя |
Загрузка ...
|
|
| 8 | B00004896 | Болт с фланцем |
Загрузка ...
|
|
| 9 | S00002899 | Плита |
Загрузка ...
|
|
| 10 | S00006207 | Вал распределительный |
Загрузка ...
|
|
| 11 | B00000121 | Штырь направляющий цилиндрический |
Загрузка ...
|
|
| 15 | S00004367 | Втулка распредвала |
Загрузка ...
|
|
| 16 | S00004809 | Ввёртыш |
Загрузка ...
|
|
| 16.1 | S00004811 | Кольцо уплотнительное |
Загрузка ...
|
|
| 17 | S00004818 | Ввёртыш |
Загрузка ...
|
|
| 17.1 | S00004814 | Кольцо уплотнительное |
Загрузка ...
|
|
| 18 | S00004815 | Ввёртыш |
Загрузка ...
|
|
| 18.1 | S00004817 | Кольцо уплотнительное |
Загрузка ...
|
|
| 19 | S00018444 | Подшипник скольжения коленвала нижний |
Загрузка ...
|
|
| 20 | S00004364 | Подшипник скольжения коленвала верхний |
Загрузка ...
|
|
| 21 | S00004363 | Вкладыш коренной нижний |
Загрузка ...
|
|
| 22 | S00004362 | Вкладыш коренной верхний |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
