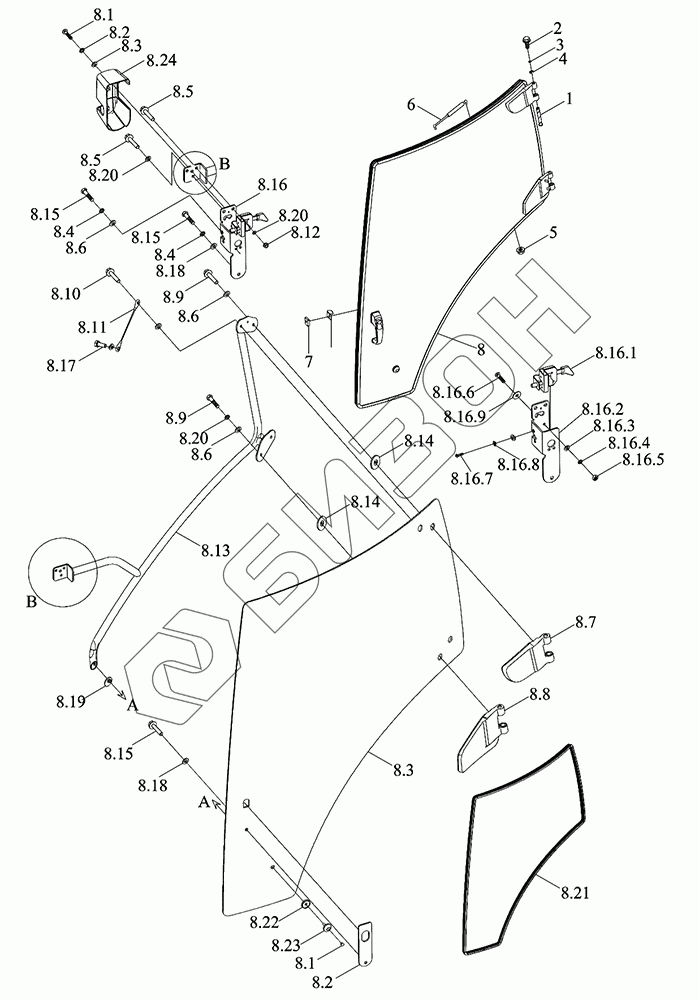

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Дверь левая
1
2
3
4
5
6
7
8
8.1
8.1
8.1
8.1
8.2
8.2
8.2
8.2
8.3
8.3
8.4
8.4
8.5
8.5
8.6
8.6
8.6
8.7
8.8
8.9
8.9
8.11
8.12
8.13
8.14
8.14
8.15
8.15
8.15
8.16
8.16.1
8.16.2
8.16.3
8.16.4
8.16.5
8.16.6
8.16.7
8.16.8
8.16.9
8.17
8.18
8.18
8.19
8.21
8.22
8.23
8.24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR1S451010000K | TR1S451010000K | Кабина в сборе |
Загрузка ...
|
|
| TR2S451030011K | TR2S451030011K | Комплектующие кабины |
Загрузка ...
|
|
| TC03451023000 | TC03451023000 | Дверь левая в сборе |
Загрузка ...
|
|
| 1 | TS06451013002a | Штифт дверной петли |
Загрузка ...
|
|
| 2 | GBT16674.1-M6X12-8.8-A2L | Болт шестигранный фланцевый M6X12-8.8-A2L |
Загрузка ...
|
|
| 3 | GBT96.1-6-A3L | Шайба большая 6-A3L |
Загрузка ...
|
|
| 4 | GBT896-12-A3L | Кольцо пружинное стопорное 12-A3L |
Загрузка ...
|
|
| 5 | GBT6177.1-M8-10-A2L | Гайка с фланцем M8-10-A2L |
Загрузка ...
|
|
| 6 | TD904.451C.2-12 | Пружина |
Загрузка ...
|
|
| 7 | TS04451013002 | Гайка штифта замка двери |
Загрузка ...
|
|
| 8 | TC03451023100 | Дверь кабины |
Загрузка ...
|
|
| 8.1 | GBT5789-M8X30-8.8-A2L | Болт с шестигранной головкой и фланцем M8X30-8.8-A2L |
Загрузка ...
|
|
| 8.1 | TS04451013109 | Заглушка болта пластиковая литая |
Загрузка ...
|
|
| 8.2 | GBT96.1-8-A3L | Шайба большая 8-A3L |
Загрузка ...
|
|
| 8.2 | TS04451013001 | Прокладка кронштейна замка двери |
Загрузка ...
|
|
| 8.3 | TC03451023101 | Стекло |
Загрузка ...
|
|
| 8.4 | GBT93-6-A3L | Шайба стандартная пружинная 6-A3L |
Загрузка ...
|
|
| 8.5 | GBT16674.1-M8X25-8.8-A2L | Болт шестигранный фланцевый M8X25-8.8-A2L |
Загрузка ...
|
|
| 8.6 | GBT97.1-6-A3L | Шайба плоская 6-A3L |
Загрузка ...
|
|
| 8.7 | TC03451023117 | Петля |
Загрузка ...
|
|
| 8.8 | TC03451023217a | Петля |
Загрузка ...
|
|
| 8.9 | GBT5789-M8X25-8.8-A2L | Болт с шестигранной головкой и фланцем M8X25-8.8-A2L |
Загрузка ...
|
|
| 8.11 | TS04451023006a | Шнур ограничительный |
Загрузка ...
|
|
| 8.12 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 8.13 | TC03451023103 | Поручень |
Загрузка ...
|
|
| 8.14 | TS04451043110 | Уплотнитель внутренний дверной петли |
Загрузка ...
|
|
| 8.15 | GBT5783-M6X35-8.8 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 8.16 | TS06451013017 | Узел сборочный замка левой двери |
Загрузка ...
|
|
| 8.16.1 | TS06451013210 | Узел замка левой двери |
Загрузка ...
|
|
| 8.16.2 | TS06451013116 | Кронштейн установки замка левой двери |
Загрузка ...
|
|
| 8.16.3 | GBT97.1-6-A3L | Шайба плоская 6-A3L |
Загрузка ...
|
|
| 8.16.4 | GBT93-6-A3L | Шайба стандартная пружинная 6-A3L |
Загрузка ...
|
|
| 8.16.5 | GBT6170-M6-8-A2L | Гайка шестигранная, тип 1 M6-8-A2L |
Загрузка ...
|
|
| 8.16.6 | GBT818-M6X30-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M6X30-4.8-A2L |
Загрузка ...
|
|
| 8.16.7 | GBT819.1-M6X16-4.8-A2L | Винт с крестообразным шлицем и потайной головкой M6X16-4.8-A2L |
Загрузка ...
|
|
| 8.16.8 | GBT956.1-6 | Шайба коническая стопорная 6 |
Загрузка ...
|
|
| 8.16.9 | GBT96.1-6-A3L | Шайба большая 6-A3L |
Загрузка ...
|
|
| 8.17 | GBT5783-M6X16-8.8-A2L | Болт с шестигранной головкой M6X16-8.8-A2L |
Загрузка ...
|
|
| 8.18 | GBT96.1-6-A3L | Шайба большая 6-A3L |
Загрузка ...
|
|
| 8.19 | TS06451013121 | Уплотнитель внутренний стекла двери |
Загрузка ...
|
|
| 8.21 | TS06451013102 | Лента уплотнительная двери |
Загрузка ...
|
|
| 8.22 | TD904.451C.2-10 | Прокладка стекла наружная |
Загрузка ...
|
|
| 8.23 | TS04451013106 | Болт из литого пластика |
Загрузка ...
|
|
| 8.24 | BZF0042-001 | Планка защитная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
