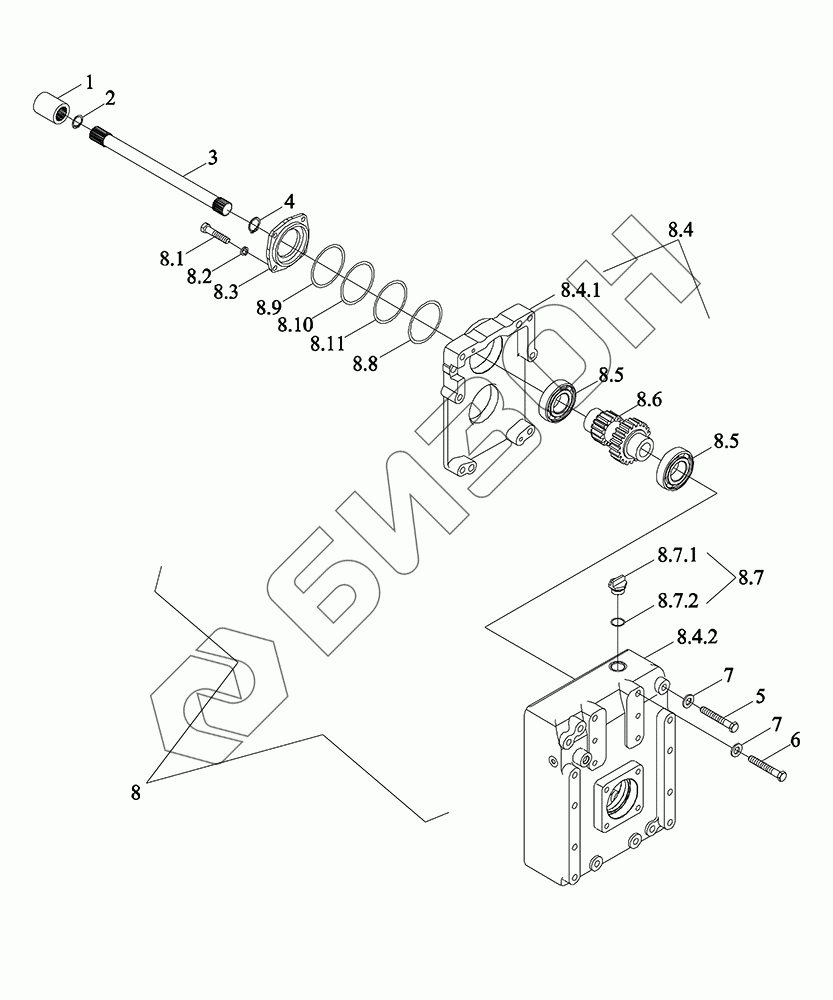

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Механизм привода 1
1
2
3
4
5
6
7
7
8
8.1
8.2
8.3
8.4
8.4.1
8.4.2
8.5
8.5
8.6
8.7
8.7.1
8.7.2
8.8
8.9
8.10
8.11
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS17411020000 | TS17411020000 | Колесо зубчатое |
Загрузка ...
|
|
| 1 | TS17411020008 | Рукав внутренний шлицевой |
Загрузка ...
|
|
| 2 | GBT893.1-35 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 3 | TG1204.411B.1a-01 | Вал |
Загрузка ...
|
|
| 4 | GBT895.2-38 | Кольцо ограничительное |
Загрузка ...
|
|
| 5 | TG1204.411-15 | Болт |
Загрузка ...
|
|
| 6 | TG1204.411J-02 | Болт |
Загрузка ...
|
|
| 7 | TB604.312-04 | Шайба |
Загрузка ...
|
|
| 8 | TM6R410010001 | Передача выходной мощности |
Загрузка ...
|
|
| 8.1 | GBT5783-M12X30-8.8-O | Болт с шестигранной головкой |
Загрузка ...
|
|
| 8.2 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 8.3 | TG1204.411D-05 | Крышка нажимная |
Загрузка ...
|
|
| 8.4 | TS17411020003a | Корпус картера |
Загрузка ...
|
|
| 8.4.1 | TS17411020004 | Крышка |
Загрузка ...
|
|
| 8.4.2 | TS17411020005a | Корпус картера |
Загрузка ...
|
|
| 8.5 | GBT297-30213 | Подшипники конические роликовые |
Загрузка ...
|
|
| 8.6 | TG1204.411D-01 | Колесо зубчатое |
Загрузка ...
|
|
| 8.7 | TR2P411030018 | Маслоизмеритель |
Загрузка ...
|
|
| 8.7.1 | TR2P411030019 | Ввёртыш |
Загрузка ...
|
|
| 8.7.2 | TS09580010011 | Кольцо уплотнительное |
Загрузка ...
|
|
| 8.8 | TG1204.411M-07 | Прокладка регулировочная |
Загрузка ...
|
|
| 8.9 | TG1204.411M-06 | Прокладка регулировочная |
Загрузка ...
|
|
| 8.10 | TG1204.411M-04 | Прокладка регулировочная |
Загрузка ...
|
|
| 8.11 | TG1204.411M-05 | Прокладка регулировочная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
