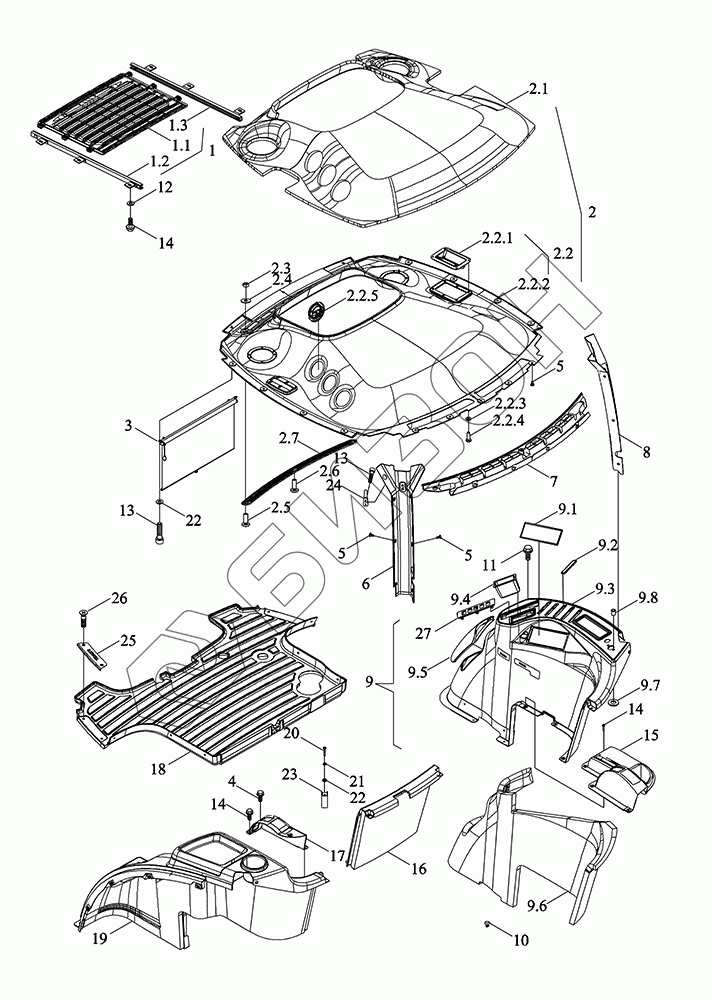

Графический каталог запасных частей к технике: LOVOL TR1SA1504-005K. Внутренний молдинг 1

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

2.1

2.2

2.2.1

2.2.2

2.2.3

2.2.4

2.2.5

2.3

2.4

2.5

2.6

2.7

9.1

9.2

9.3

9.4

9.5

9.6

9.7

9.8

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TM6R453020000K	TM6R453020000K	Внутренний молдинг в сборе	Загрузка ...
1	TS06453017001	Направляющая козырька(жалюзи) в сборе	Загрузка ...
1.1	TS06453017000	Козырек солнцезащитный	Загрузка ...
1.2	TS06453015700	Направляющая левая в сборе	Загрузка ...
1.3	TS06453015800	Направляющая правая в сборе	Загрузка ...
2	TM5D453011000K	Молдинг внутренний верхний	Загрузка ...
2.1	TM5D453011001K	Прокладка звукоизоляционная	Загрузка ...
2.2	TN1S453020007	Молдинг внутренний верхний	Загрузка ...
2.2.1	TS06453011005	Пластина крепежная панели управления кондиционером для установки верхней отделки салона	Загрузка ...
2.2.2	TN1S453020008	Молдинг внутренний верхний	Загрузка ...
2.2.3	GBT97.1-5-A3L	Шайба плоская	Загрузка ...
2.2.4	GBT818-M5X16-4.8-A2L	Винт с крестообразным шлицем и цилиндрической головкой M5X16-4.8-A2L	Загрузка ...
2.2.5	GE401Y.33.2.1-03	Отверстие воздуховыпускное (I)	Загрузка ...
2.3	GBT6170-M5-8-A2L	Гайка M5-8-A2L	Загрузка ...
2.4	GBT96.1-5-A3L	Шайба большая	Загрузка ...
2.5	GBT818-M5X16-4.8-A2L	Винт с крестообразным шлицем и цилиндрической головкой M5X16-4.8-A2L	Загрузка ...
2.6	GBT818-M6X16-4.8-A2L	Винт с крестообразным шлицем и цилиндрической головкой M6X16-4.8-A2L	Загрузка ...
2.7	TS06453011002	Дефлектор обдува	Загрузка ...
3	TN1S453030005	Козырёк солнцезащитный	Загрузка ...
4	GBT5789-M6X30-8.8-A2L	Болт шестигранный фланцевый M6X30-8.8-A2L	Загрузка ...
5	Q69208	Штифт пластиковый разводной	Загрузка ...
6	TS17453010003a	Корпус левой задней стойки	Загрузка ...
7	TS06453016000	Отверстие внутреннее для циркуляции воздуха	Загрузка ...
8	TS17453010002a	Корпус правой задней стойки	Загрузка ...
9	TM5D453013200K	Блок внутренний правого крыла	Загрузка ...
9.1	TS17453030001	Заглушка	Загрузка ...
9.2	TS06453120005	Заглушка	Загрузка ...
9.3	TM5D453013202K	Обивка правого крыла	Загрузка ...
9.4	TS06453120003	Ящик для хранения	Загрузка ...
9.5	TS06453120002	Крышка блока предохранителей электрооборудования кабины	Загрузка ...
9.6	TM5D453013201K	Прокладка звукоизоляционная	Загрузка ...
9.7	GBT97.1-8-A3L	Шайба плоская	Загрузка ...
9.8	GBT17880.1-M5X12	Гайка	Загрузка ...
10	TS04451010030	Заглушка	Загрузка ...
11	GBT5789-M6X12-8.8-A2L	Болт шестигранный фланцевый M6X12-8.8-A2L	Загрузка ...
12	GBT96.1-6-A3L	Шайба большая	Загрузка ...
13	GBT70.1-M6X16-8.8-A2L	Винт с цилиндрической головкой и внутренним шестигранником M6X16-8.8-A2L	Загрузка ...
14	GBT5789-M6X20-8.8-A2L	Болт шестигранный фланцевый M6X20-8.8-A2L	Загрузка ...
15	TS12453020002	Кожух защитный вторичного сцепления	Загрузка ...
16	TM6W453050006	Сборка внутренней отделки заднего шкафа	Загрузка ...
17	TS06453013701	Кожух защитный стояночного тормоза	Загрузка ...
18	TM6R453020001K	Ковры	Загрузка ...
19	TM6R453020002K	Отделка внутренняя	Загрузка ...
20	GBT818-M6X20-4.8-A2L	Винт M6X20-4.8-A2L	Загрузка ...
21	GBT93-6-A3L	Шайба стандартная пружинная	Загрузка ...
22	GBT97.1-6-A3L	Шайба плоская	Загрузка ...
23	TS06453013703	Пластина крепления капота	Загрузка ...
24	BZF0045-001	Крючки для одежды	Загрузка ...
25	TS06453014000	Плита прижимная напольной подушки	Загрузка ...
26	GBT819.2-M6X25-A2-70	Винт с потайной головкой с поперечной канавкой M6X25-A2-70	Загрузка ...
27	TM7R453010001	Пластина установки выключателя	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
