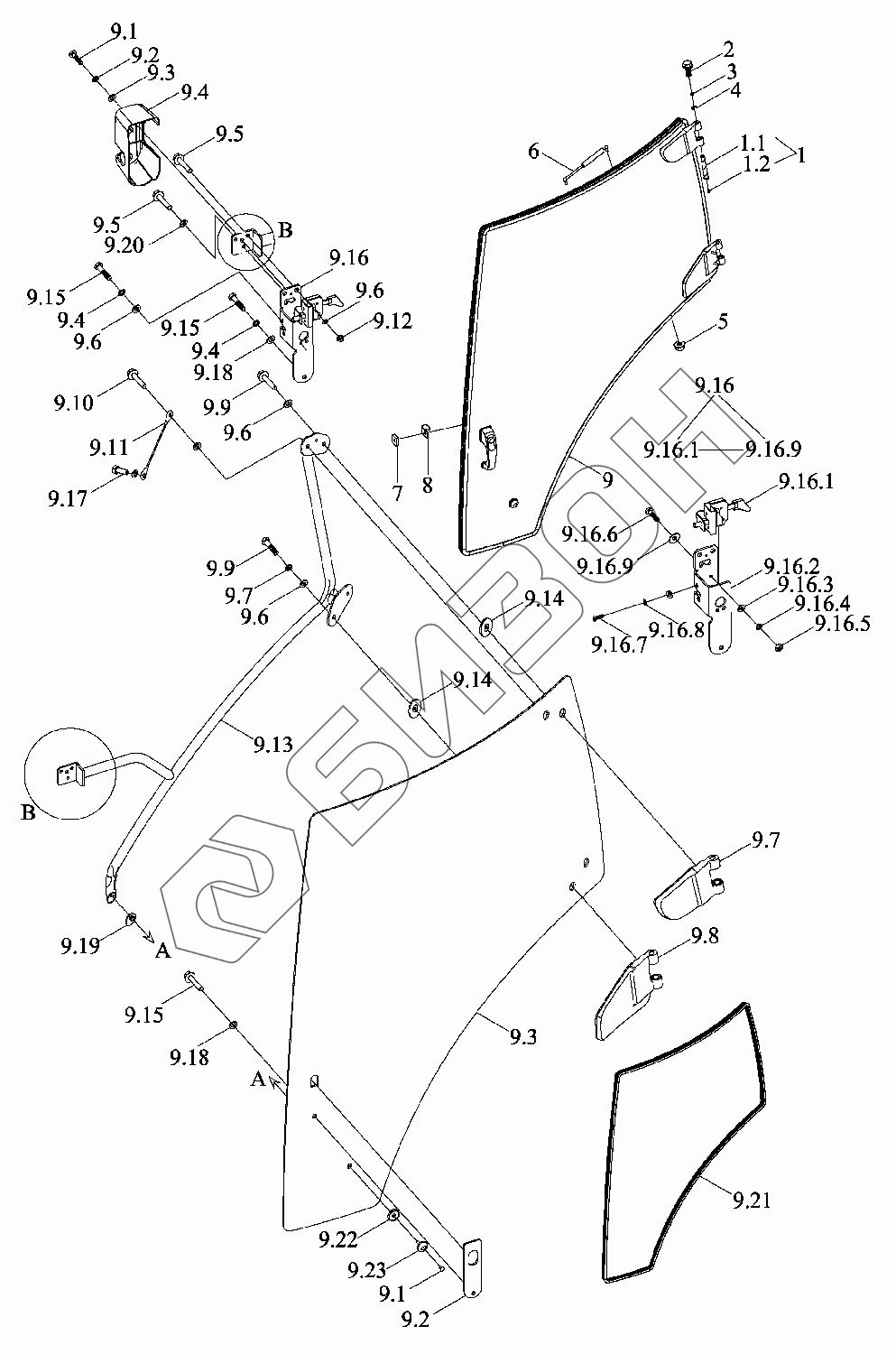

Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Дверь левая
1
1.1
1.2
2
3
4
5
6
7
8
9
9.1
9.1
9.2
9.2
9.3
9.3
9.4
9.4
9.4
9.5
9.5
9.6
9.6
9.6
9.6
9.7
9.7
9.8
9.9
9.9
9.10
9.11
9.12
9.13
9.14
9.14
9.15
9.15
9.15
9.16
9.16
9.16.1
9.16.2
9.16.3
9.16.4
9.16.5
9.16.6
9.16.7
9.16.8
9.16.9
9.17
9.18
9.18
9.19
9.20
9.21
9.22
9.23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TR2S451030000K | TR2S451030000K | Кабина в сборе |
Загрузка ...
|
|
| TR2S451030011K | TR2S451030011K | Комплектующие кабины |
Загрузка ...
|
|
| TC03451023000 | TC03451023000 | Дверь левая в сборе |
Загрузка ...
|
|
| 1 | TS06451013005 | Шарнир |
Загрузка ...
|
|
| 1.1 | TS06451013002 | Ось |
Загрузка ...
|
|
| 1.2 | JBT7940.1-M6 | Пресс-масленка |
Загрузка ...
|
|
| 2 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 4 | GBT896-12-A3L | Кольцо ограничительное |
Загрузка ...
|
|
| 5 | GBT6177.1-M8-10-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 6 | TD904.451C.2-12 | Пружина |
Загрузка ...
|
|
| 7 | TS04451013002 | Гайка-держатель |
Загрузка ...
|
|
| 8 | TS06451013001 | Плита предельная |
Загрузка ...
|
|
| 9 | TC03451023100 | Дверь кабинета |
Загрузка ...
|
|
| 9.1 | TS04451013109 | Заглушка |
Загрузка ...
|
|
| 9.2 | TS04451013001 | Лист прокладочный |
Загрузка ...
|
|
| 9.3 | TC03451023101 | Стекло |
Загрузка ...
|
|
| 9.4 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 9.5 | GBT16674.1-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9.6 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 9.7 | TC03451023117 | Петля |
Загрузка ...
|
|
| 9.8 | TC03451023217a | Петля |
Загрузка ...
|
|
| 9.9 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9.10 | GBT5789-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9.11 | TS04451023006a | Шнур ограничительный |
Загрузка ...
|
|
| 9.12 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 9.13 | TC03451023103 | Поручень |
Загрузка ...
|
|
| 9.14 | TS04451043110 | Прокладка резиновая |
Загрузка ...
|
|
| 9.15 | GBT5783-M6X35-8.8 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9.16 | TS06451013017 | Замок дверки |
Загрузка ...
|
|
| 9.16.1 | TS06451013210 | Корпус блокировки |
Загрузка ...
|
|
| 9.16.2 | TS06451013116 | Кронштейн |
Загрузка ...
|
|
| 9.16.3 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 9.16.4 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 9.16.5 | GBT6170-M6-8-A2L | Гайка |
Загрузка ...
|
|
| 9.16.6 | GBT818-M6X30-4.8-A2L | Винт |
Загрузка ...
|
|
| 9.16.7 | GBT819.1-M6X16-4.8-A2L | Винт с потайной головкой и поперечной канавкой |
Загрузка ...
|
|
| 9.16.8 | GBT956.1-6 | Шайба коническая стопорная |
Загрузка ...
|
|
| 9.16.9 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 9.17 | GBT5783-M6X16-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9.18 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 9.19 | TS06451013121 | Прокладка резиновая |
Загрузка ...
|
|
| 9.20 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 9.21 | TS06451013102 | Полоса уплотнительная |
Загрузка ...
|
|
| 9.22 | TD904.451C.2-10 | Кольцо прокладочное |
Загрузка ...
|
|
| 9.23 | TS04451013106 | Болт |
Загрузка ...
|
