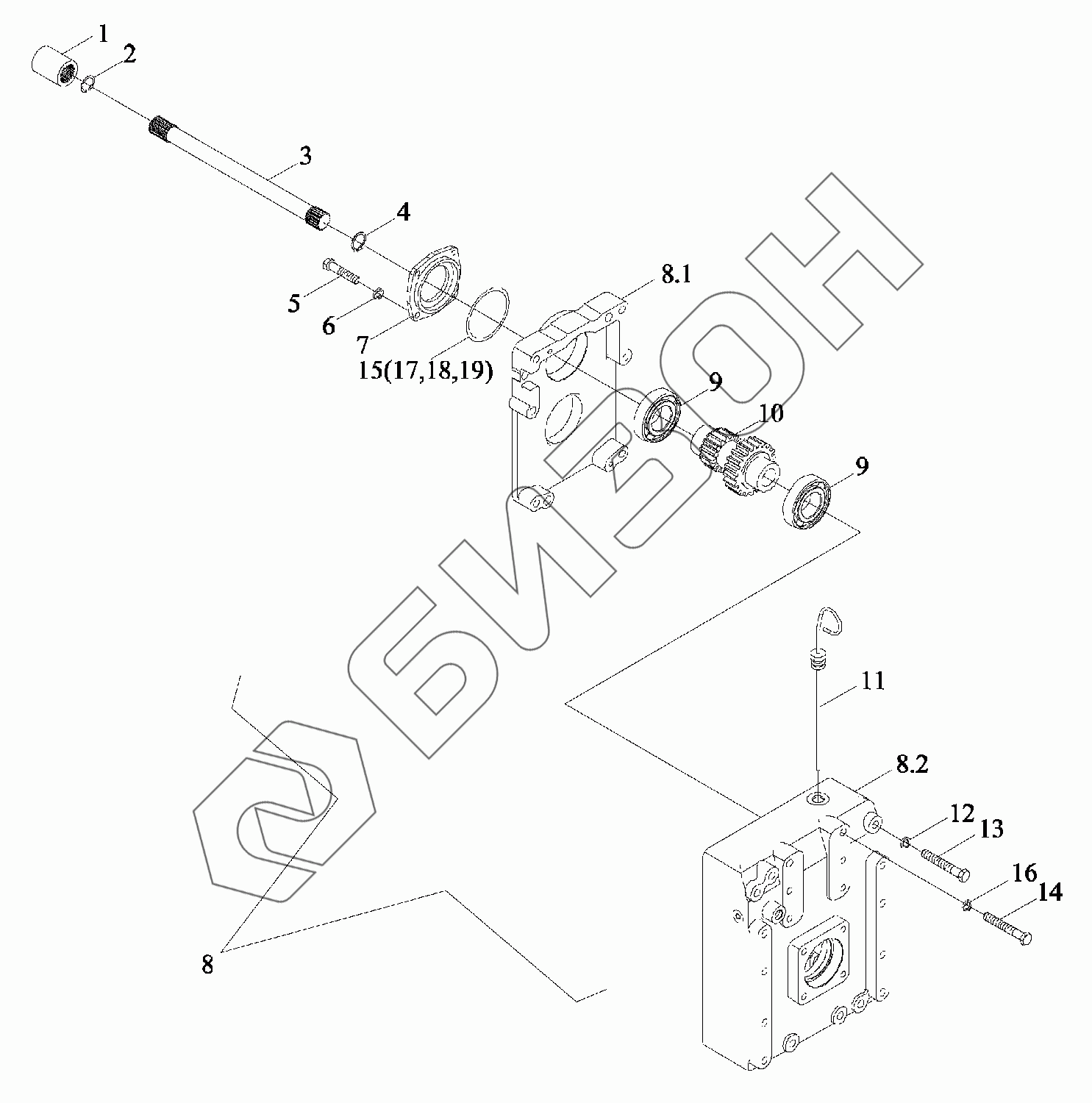

Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Механизм привода 1
1
2
3
4
5
6
7
8
8
8.1
8.2
9
9
10
11
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS17411020000 | TS17411020000 | Колесо зубчатое |
Загрузка ...
|
|
| 1 | TS17411020008 | Рукав внутренний шлицевой |
Загрузка ...
|
|
| 2 | GBT893.1-35 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 3 | TG1204.411B.1a-01 | Вал |
Загрузка ...
|
|
| 4 | GBT895.2-38 | Кольцо ограничительное |
Загрузка ...
|
|
| 5 | GBT5783-M12X30-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 7 | TG1204.411D-05 | Крышка нажимная |
Загрузка ...
|
|
| 8 | TS17411020003 | Корпус картера |
Загрузка ...
|
|
| 8 | TS17411020003a | Корпус картера |
Загрузка ...
|
|
| 8.1 | TS17411020004 | Крышка |
Загрузка ...
|
|
| 8.2 | TS17411020005 | Корпус картера |
Загрузка ...
|
|
| 9 | GBT297-30213 | Подшипники конические роликовые |
Загрузка ...
|
|
| 10 | TG1204.411D-01 | Колесо зубчатое |
Загрузка ...
|
|
| 11 | TS17411020006 | Маслоизмеритель |
Загрузка ...
|
|
| 11 | TR2P411030018 | Маслоизмеритель |
Загрузка ...
|
|
| 12 | GBT93-16-A3L | Гровер |
Загрузка ...
|
|
| 13 | TG1204.411-15 | Болт |
Загрузка ...
|
|
| 14 | TG1204.411J-02 | Болт |
Загрузка ...
|
|
| 15 | TG1204.411M-06 | Прокладка регулировочная |
Загрузка ...
|
|
| 16 | TB604.312-04 | Шайба |
Загрузка ...
|
|
| 17 | TG1204.411M-04 | Прокладка регулировочная |
Загрузка ...
|
|
| 18 | TG1204.411M-05 | Прокладка регулировочная |
Загрузка ...
|
|
| 19 | TG1204.411M-07 | Прокладка регулировочная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
