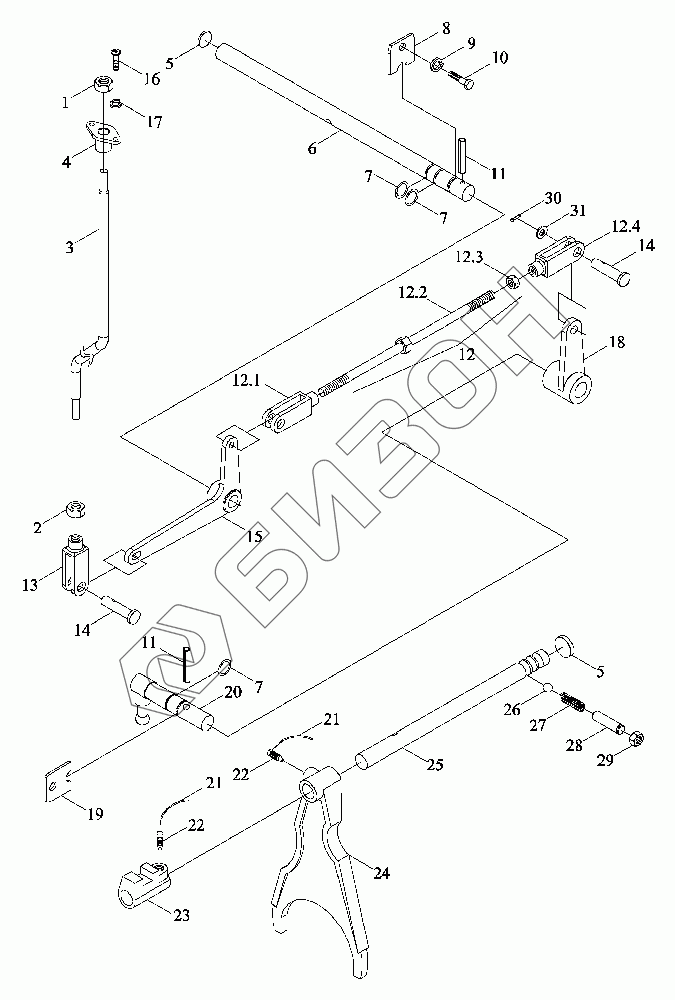

Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Механизм управления отбором мощности
1
2
3
4
5
5
6
7
7
7
8
9
10
11
11
12
12.1
12.2
12.3
12.4
13
14
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS17412040000 | TS17412040000 | Механизм управления отбором мощности в сборе |
Загрузка ...
|
|
| 1 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 2 | GBT6171-M10X1-8-A2L | Гайка |
Загрузка ...
|
|
| 3 | TS17412040001 | Рычаг управления |
Загрузка ...
|
|
| 4 | FT800A.41.173 | Фланец |
Загрузка ...
|
|
| 5 | Q72220 | Пробка коническая |
Загрузка ...
|
|
| 6 | TG1204.412.1-02 | Вал |
Загрузка ...
|
|
| 7 | GBT3452.1-17.0X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 8 | TG1204.412.1-08 | Кронштейн |
Загрузка ...
|
|
| 9 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 10 | GBT5783-M10X20-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 11 | QLWZB140-8X35 | Палец |
Загрузка ...
|
|
| 12 | TS17412020004 | Тяга |
Загрузка ...
|
|
| 12.1 | FT800A.43B.116 | Вилка тяги |
Загрузка ...
|
|
| 12.2 | TG1204.412A.1 | Тяга |
Загрузка ...
|
|
| 12.3 | GBT6171-M10X1-LH-8-A2L | Гайка |
Загрузка ...
|
|
| 12.4 | FT800A.43B.119 | Вилка тяги |
Загрузка ...
|
|
| 13 | FT800A.43B.116 | Вилка тяги |
Загрузка ...
|
|
| 14 | GBT882-B10X30 | Ось |
Загрузка ...
|
|
| 15 | TS17412020003 | Коромысло |
Загрузка ...
|
|
| 16 | GBT818-M6X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 17 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 18 | TG1204.412A-02 | Рычаг качающийся |
Загрузка ...
|
|
| 19 | FT800.37.169 | Кронштейн |
Загрузка ...
|
|
| 20 | TG1204.412.2-04 | Рычаг качающийся |
Загрузка ...
|
|
| 21 | TS17412020002 | Проволока стальная |
Загрузка ...
|
|
| 22 | FT800.37.194 | Винт |
Загрузка ...
|
|
| 23 | TD800A.374B-01 | Поводок |
Загрузка ...
|
|
| 24 | TG1204.412.2-01 | Вилка отводная |
Загрузка ...
|
|
| 25 | TG1204.412A-03 | Ось вилки переключения |
Загрузка ...
|
|
| 26 | GBT308-10-G100-b | Шарик стальной |
Загрузка ...
|
|
| 27 | FT800.37.139 | Пружина |
Загрузка ...
|
|
| 28 | GBT71-M12X40-14H-A3L | Винт |
Загрузка ...
|
|
| 29 | GBT6172.1-M12-04-A3L | Болт |
Загрузка ...
|
|
| 30 | GBT91-3.2X20-A3L | Шплинт |
Загрузка ...
|
|
| 31 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
