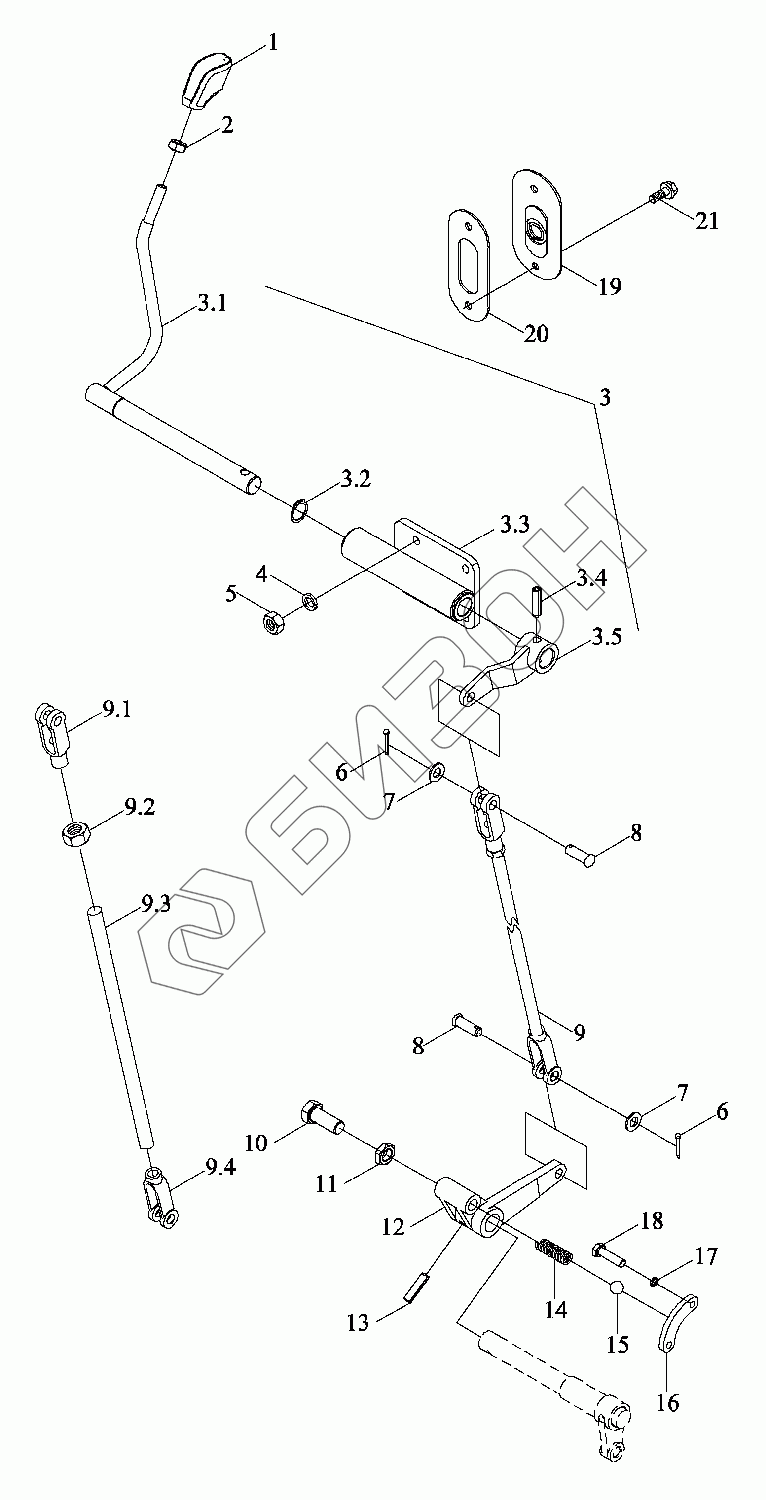

Графический каталог запасных частей к технике: LOVOL TR2SA2004-002K. Механизм управления раздаточной коробкой
1
2
3
3.1
3.2
3.3
3.4
3.5
4
5
6
6
7
7
8
8
9
9.1
9.2
9.3
9.4
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS17423030000 | TS17423030000 | Механизм управления раздаточной коробкой в сборе |
Загрузка ...
|
|
| 1 | TS04423020001K | Ручка управления |
Загрузка ...
|
|
| 2 | GBT6172.1-M10-04-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 3 | TS17423010007 | Кронштейн |
Загрузка ...
|
|
| 3.1 | TS06423010001 | Рычаг управления |
Загрузка ...
|
|
| 3.2 | GBT894.1-20 | Кольцо стопорное |
Загрузка ...
|
|
| 3.3 | TS06423010008 | Кронштейн |
Загрузка ...
|
|
| 3.4 | QLWZB140-8X32 | Палец |
Загрузка ...
|
|
| 3.5 | TS17423010003 | Рычаг качающийся |
Загрузка ...
|
|
| 4 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 5 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 6 | GBT91-3.2X20-A3L | Шплинт |
Загрузка ...
|
|
| 7 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 8 | GBT882-B10X30-A3L | Ось |
Загрузка ...
|
|
| 9 | TS17423030001 | Тяга |
Загрузка ...
|
|
| 9.1 | FT300.43.108 | Вилка передняя |
Загрузка ...
|
|
| 9.2 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 9.3 | TS17423030002 | Тяга рычага |
Загрузка ...
|
|
| 9.4 | FT300.43.110 | Вилка задняя |
Загрузка ...
|
|
| 10 | GBT5786-M14X1.5X30-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 11 | GBT6173-M14X1.5-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 12 | TS17423010001 | Шейка опорная |
Загрузка ...
|
|
| 13 | QLWZB140-8X32 | Палец |
Загрузка ...
|
|
| 14 | FT65.38.165a | Пружина |
Загрузка ...
|
|
| 15 | GBT308-12-G40-b | Шарик стальной |
Загрузка ...
|
|
| 16 | TG1204.435-05 | Пластина |
Загрузка ...
|
|
| 17 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 18 | GBT5783-M6X16-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 19 | TS06423010014 | Уплотнение |
Загрузка ...
|
|
| 20 | TS06423010015 | Пластина нажимная |
Загрузка ...
|
|
| 21 | GBT16674.1-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
